今天，我们请Heydrones的首席电工，给大家演示一下如何利用勤劳的双手，自己装台飞机。本篇是给穿越机小白看的教程，所以先简要概括一下各个模块以及组装流程。

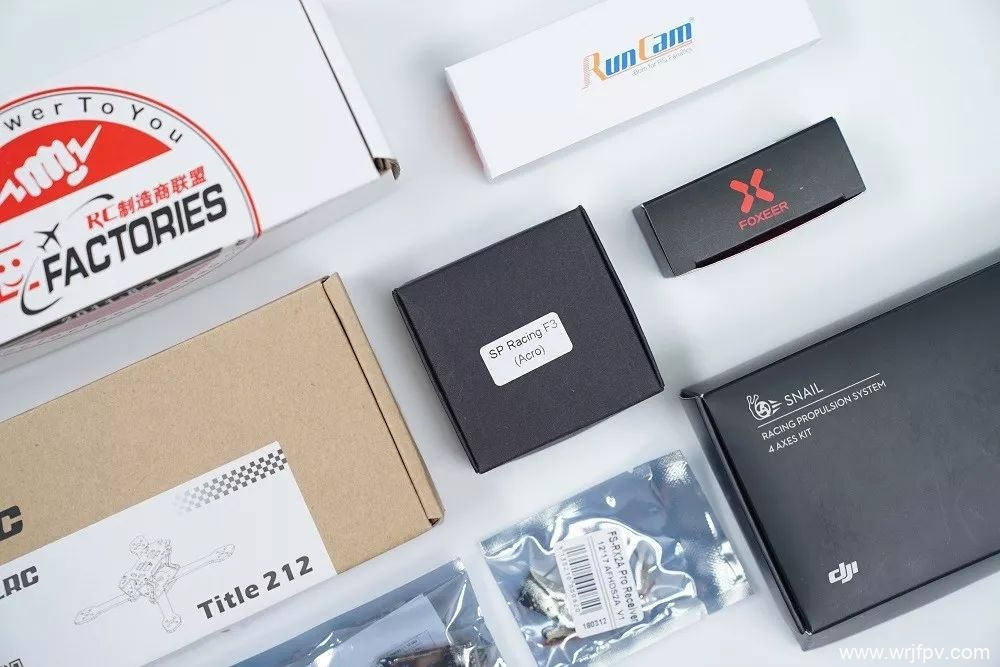

  各模块一览

  新手玩组装穿越机，首先最重要的是弄清楚各个模块是用来干嘛的。电工先带你们逐个认识一下。

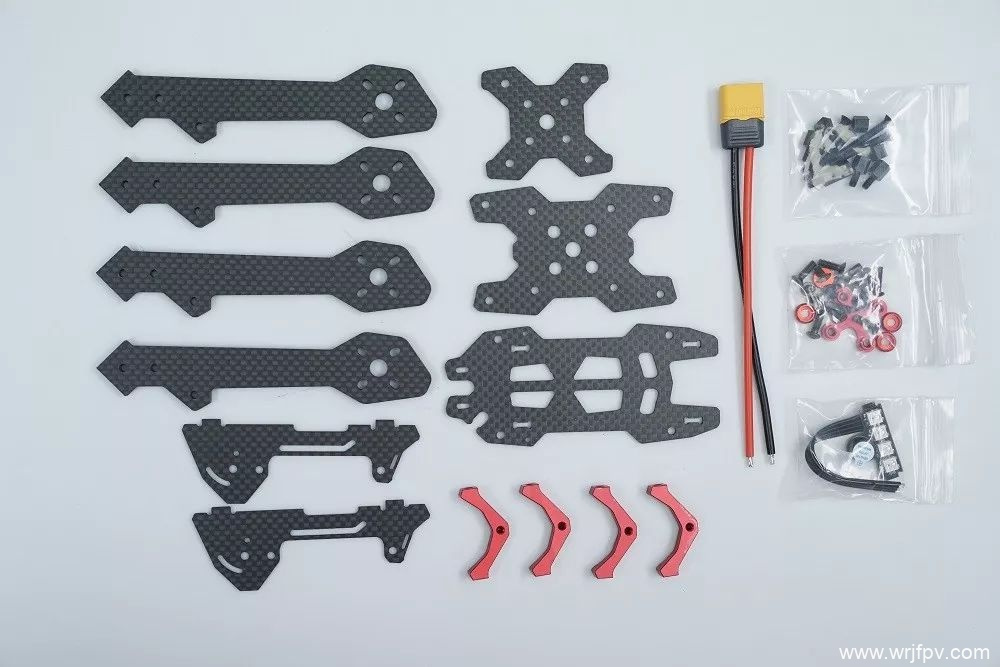

  机架：

  穿越机的主体结构，用于承载和安装飞机的各个部分，有多种轴距长度，包括260mm，250mm，210mm，180mm等等。

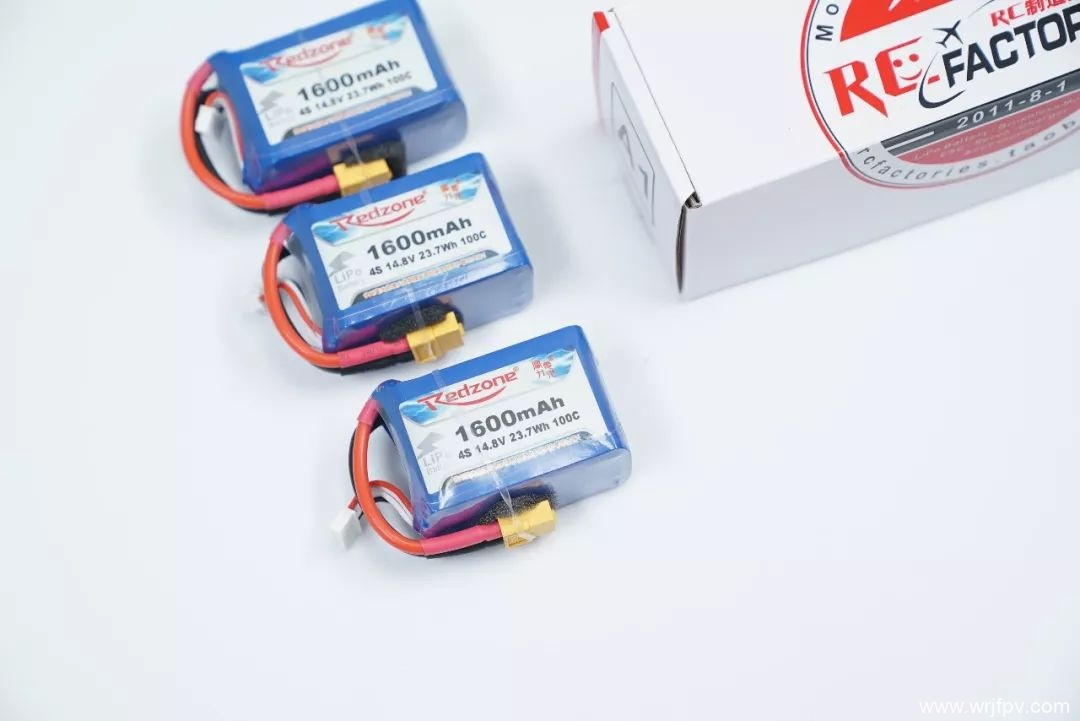

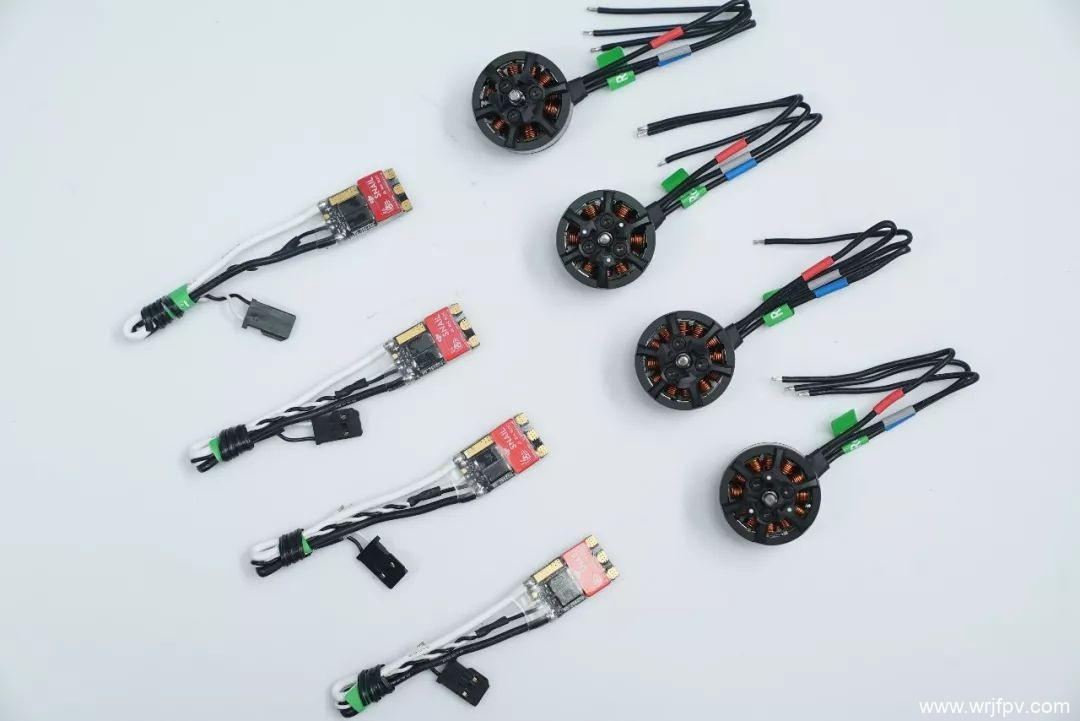

  电机、电调、电池：

  电机、电调和电池一起组成飞机的动力系统。

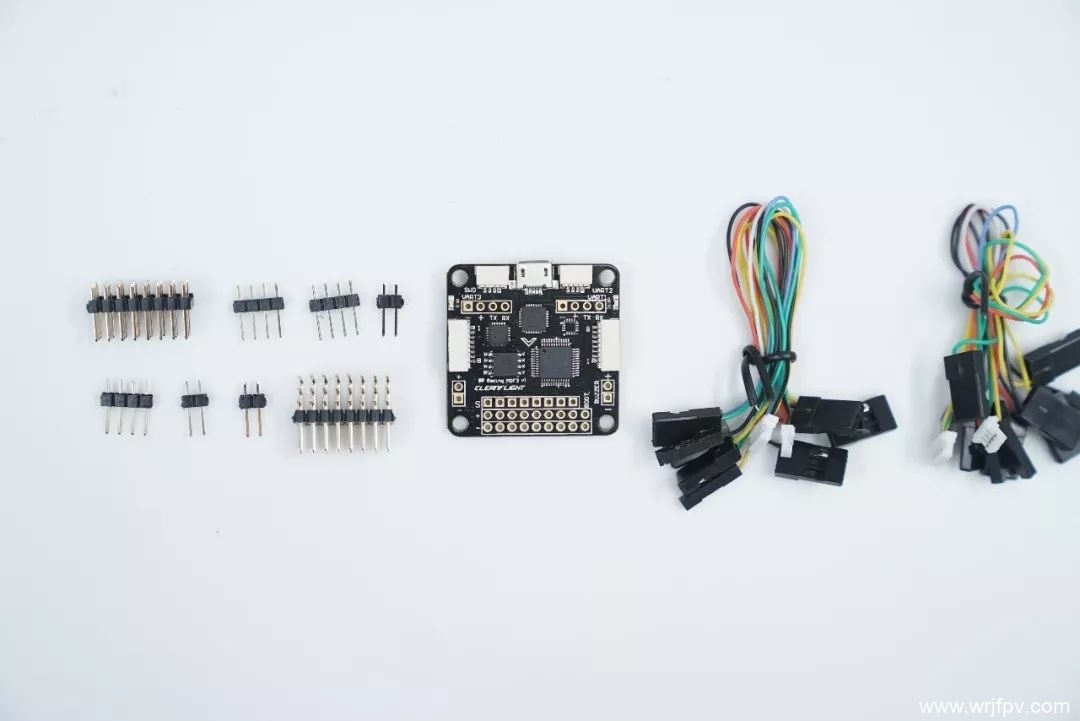

  飞控：

  这个玩航拍机的也都知道，飞控是飞机的大脑，飞行控制系统。

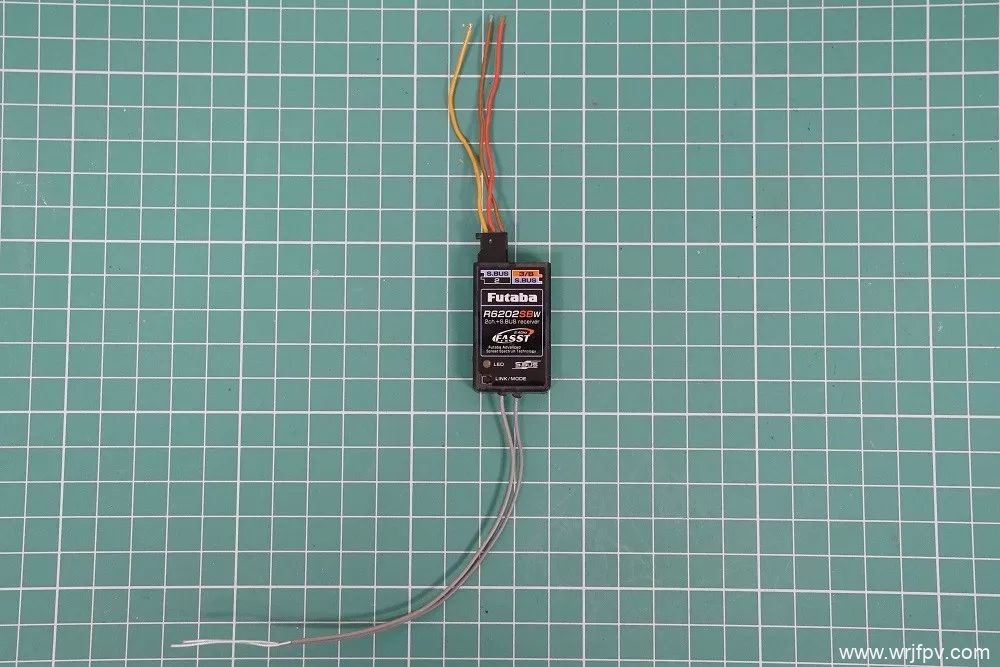

  接收机：

  接收机用来接收来自地面遥控的信号，然后将指令传给飞控。

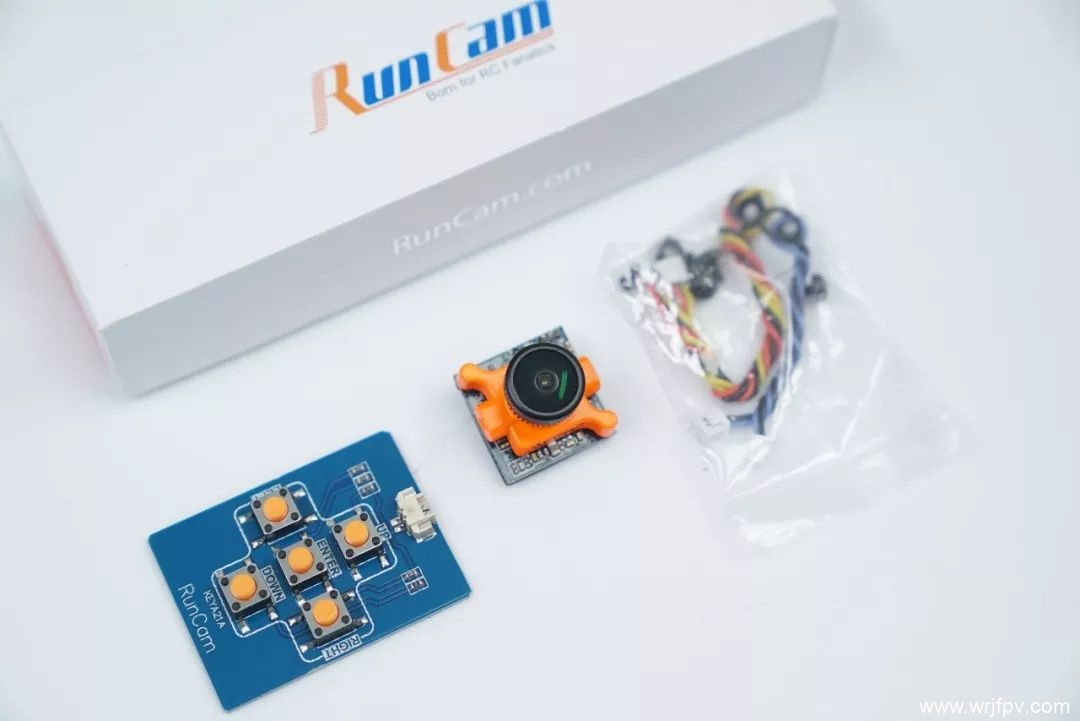

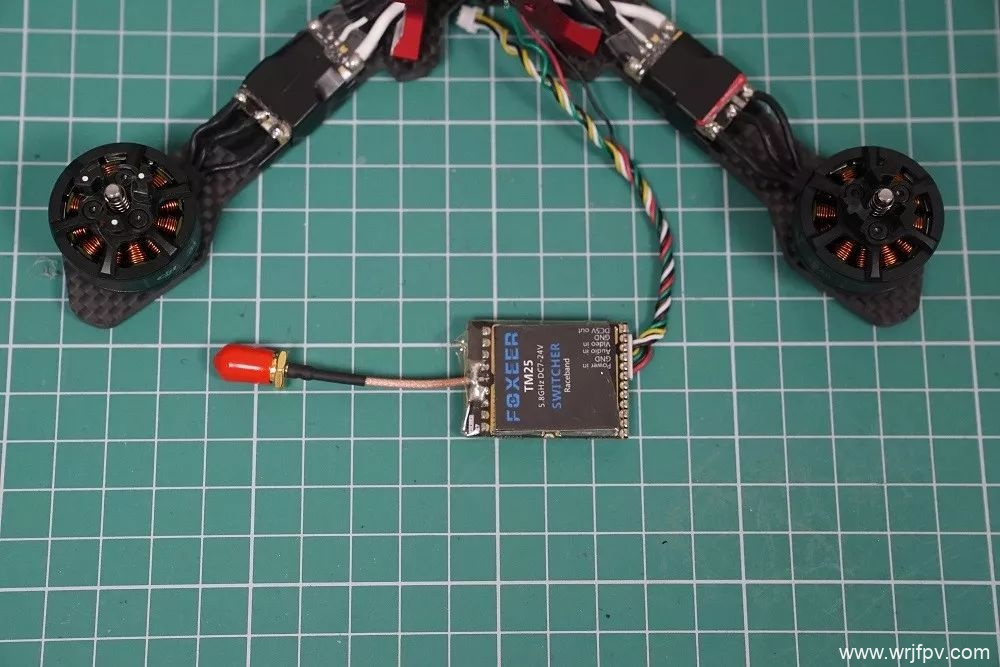

  摄像头、图传、天线：

  摄像头在空中采集图像数据，然后通过图传天线发送给地面端的屏幕或者FPV眼镜。

  组装过程

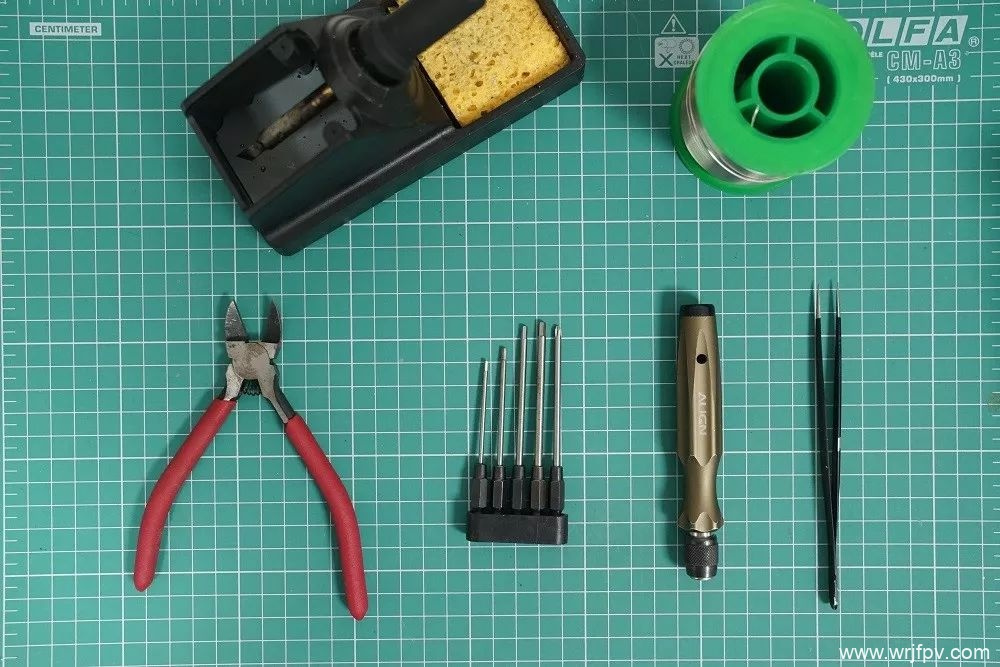

  组装需要的工具一览：斜口钳、螺丝刀、镊子、电烙铁。

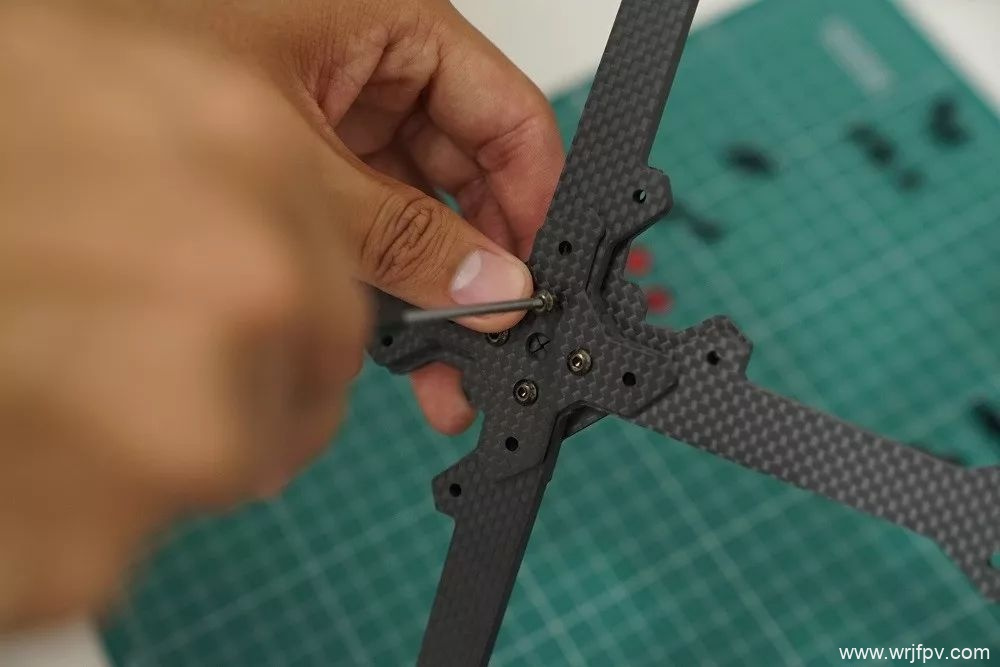

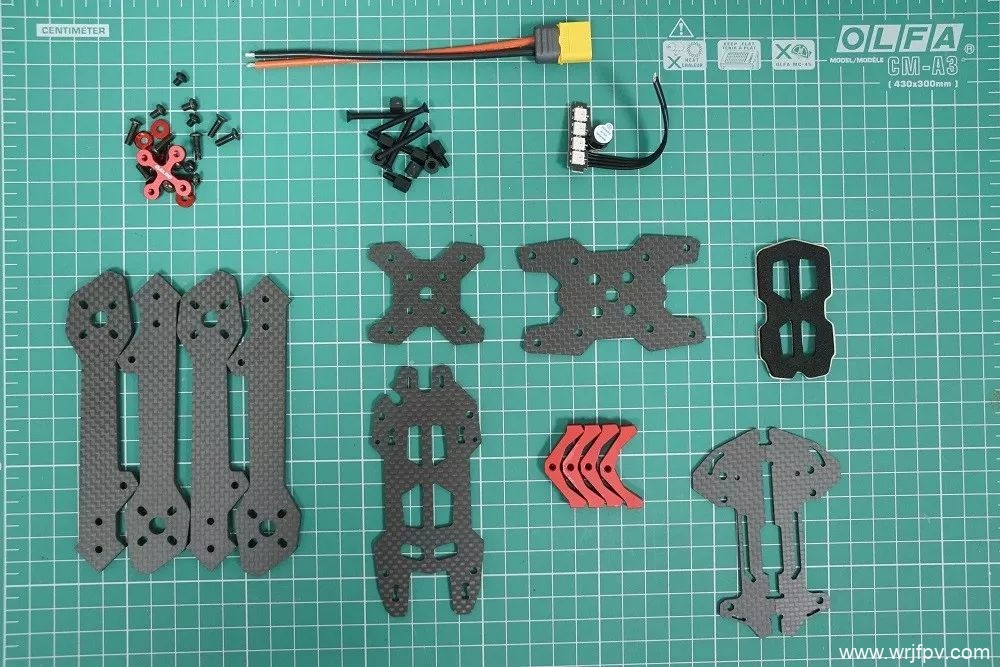

  首先需要组装的是最基础的机架。

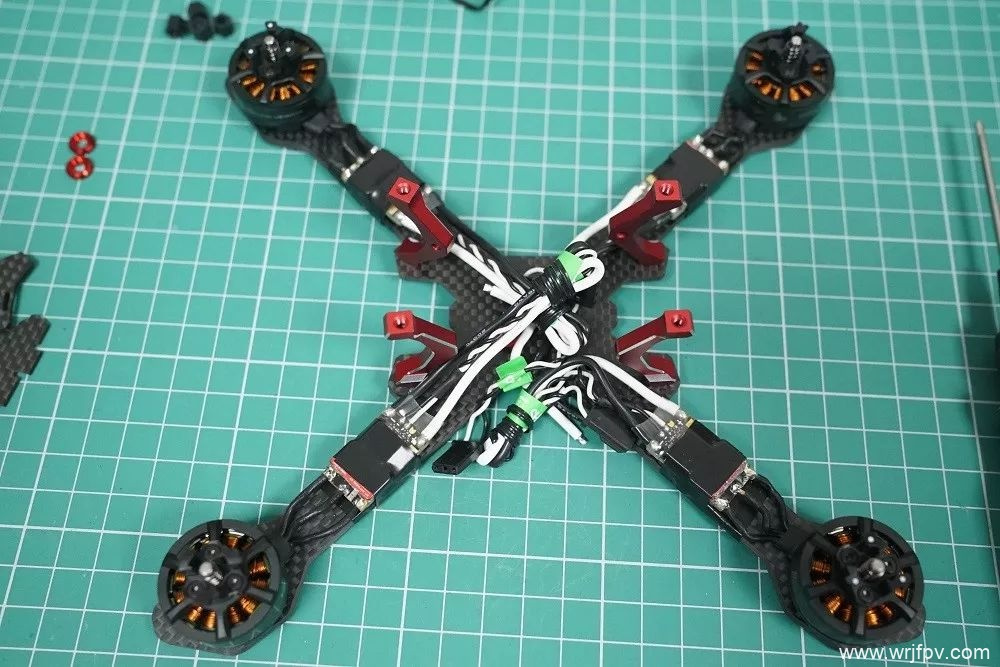

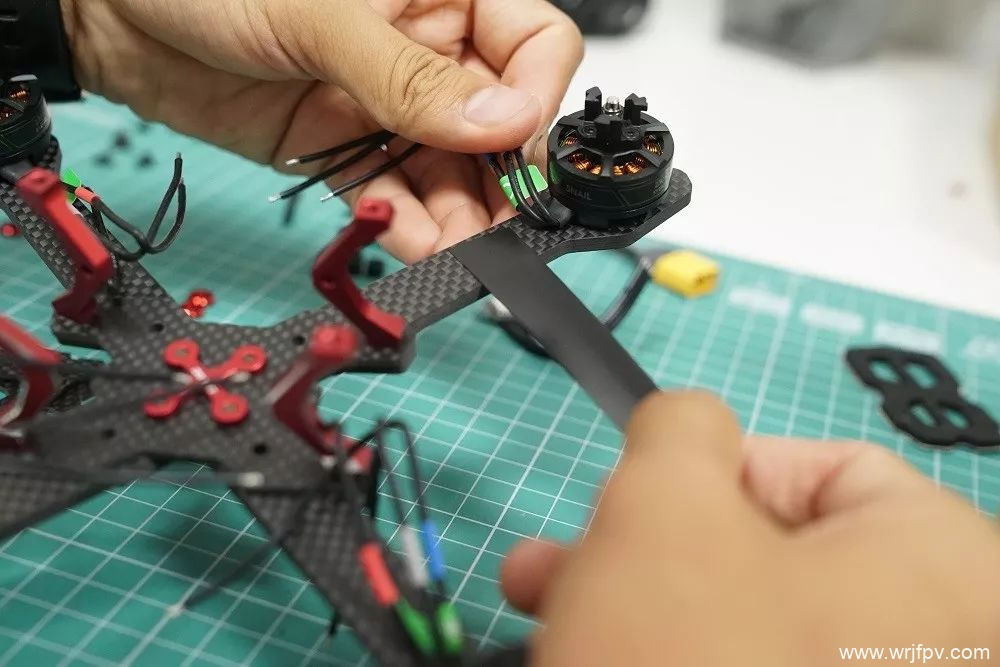

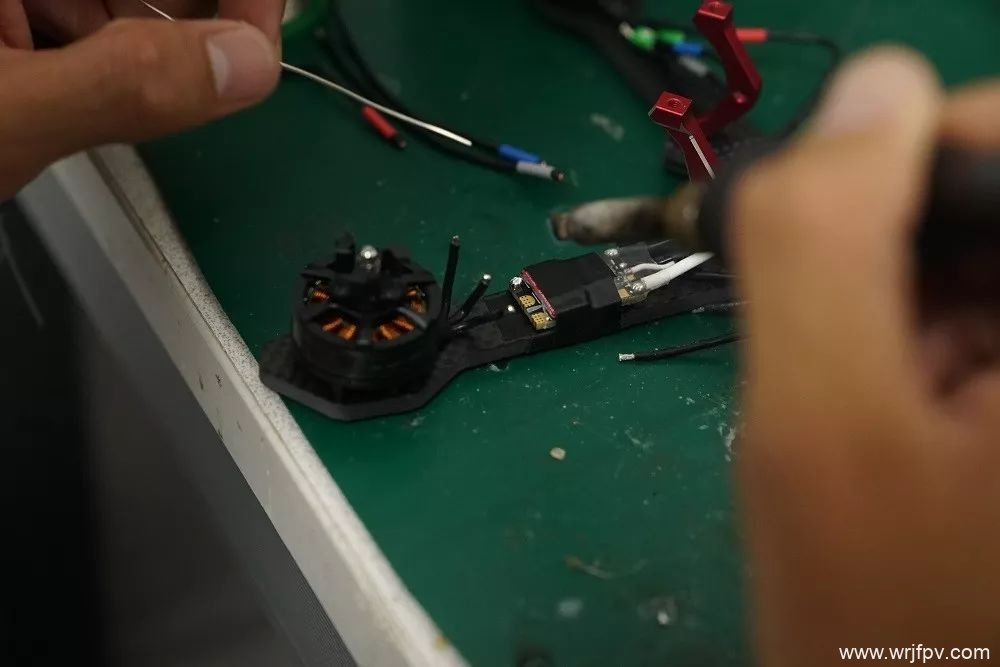

  然后装上飞机的动力系统——电机和电调。需要特别注意的是需要测试电机转向后再焊，以及用热缩管或者绝缘胶带做绝缘处理，防止出现短路。

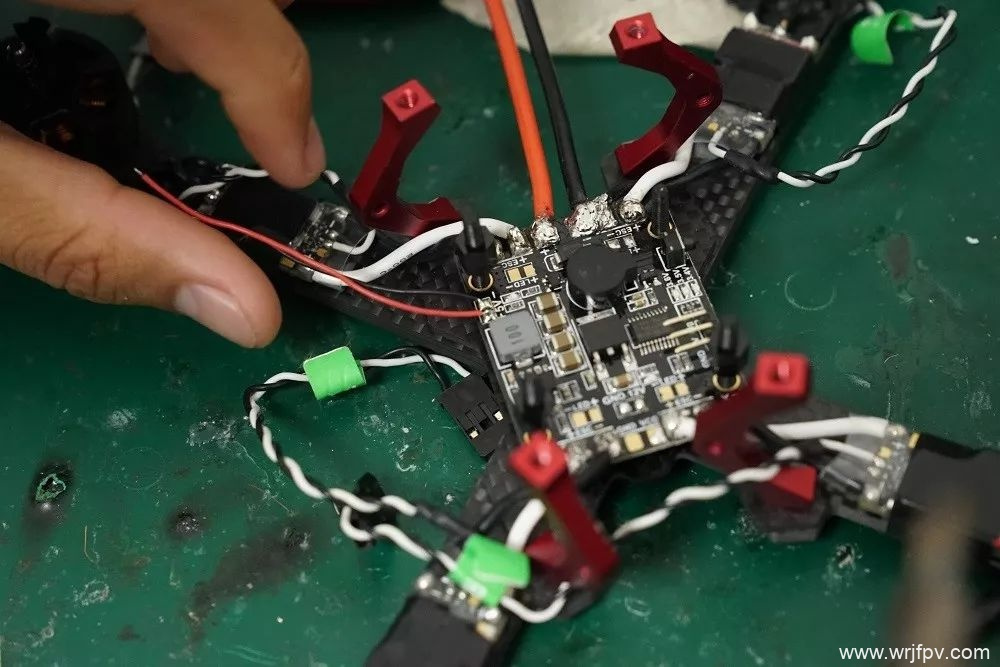

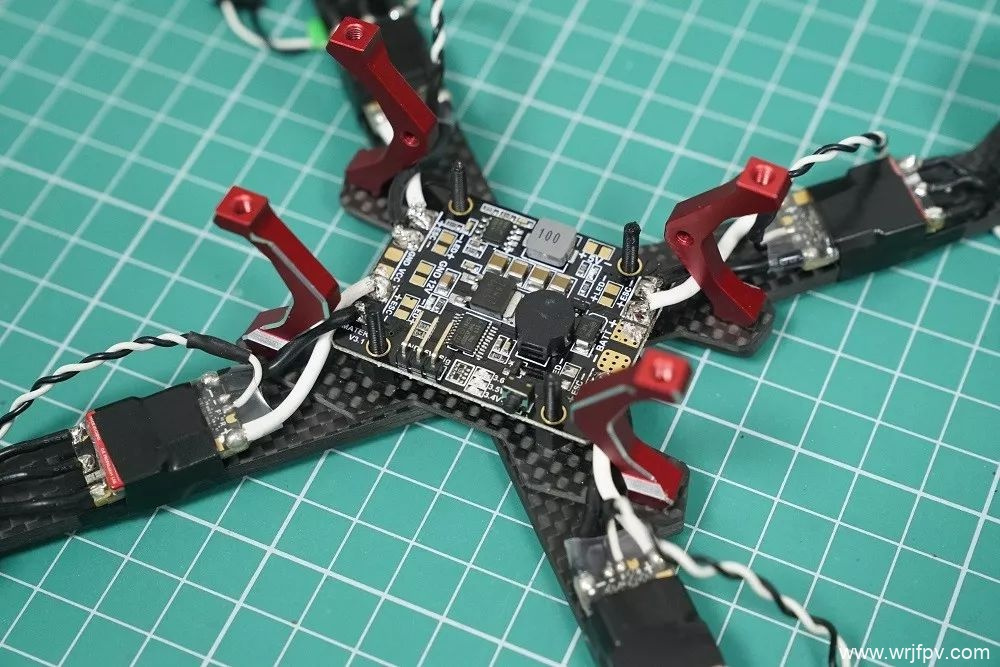

  然后装上分电板，分电板的作用是在接上电池后，给各个模块供电。

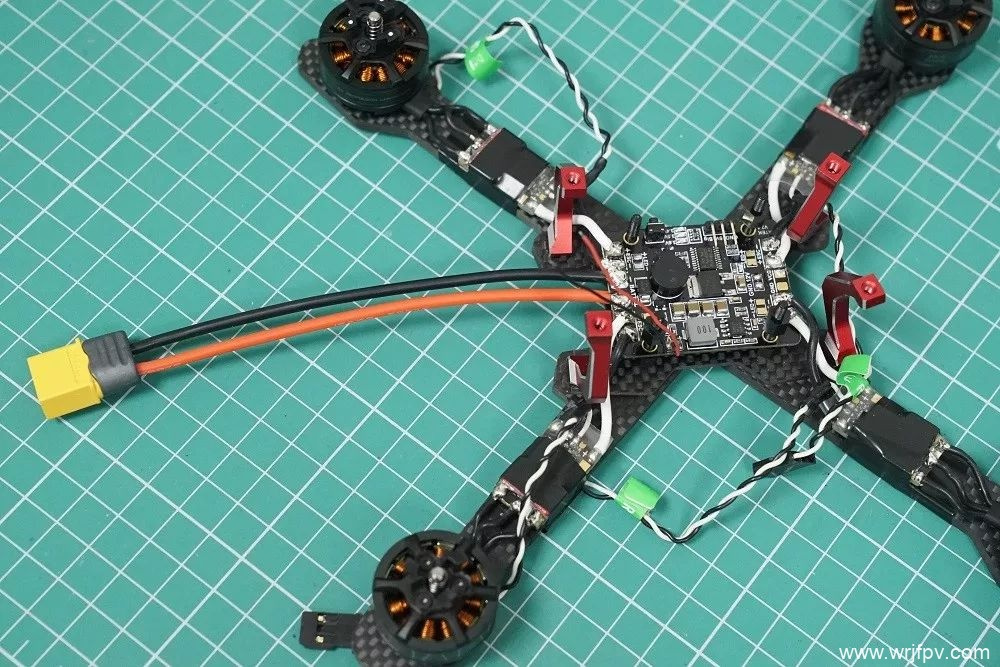

  依次焊上四个电调，连接电池的电源线，以及给飞控供电的线。

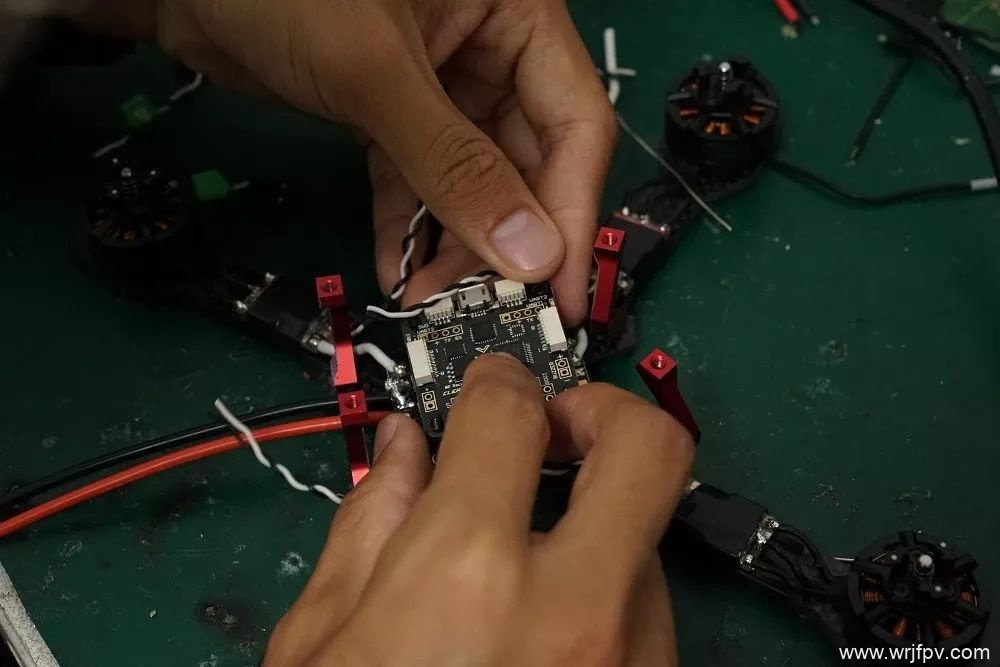

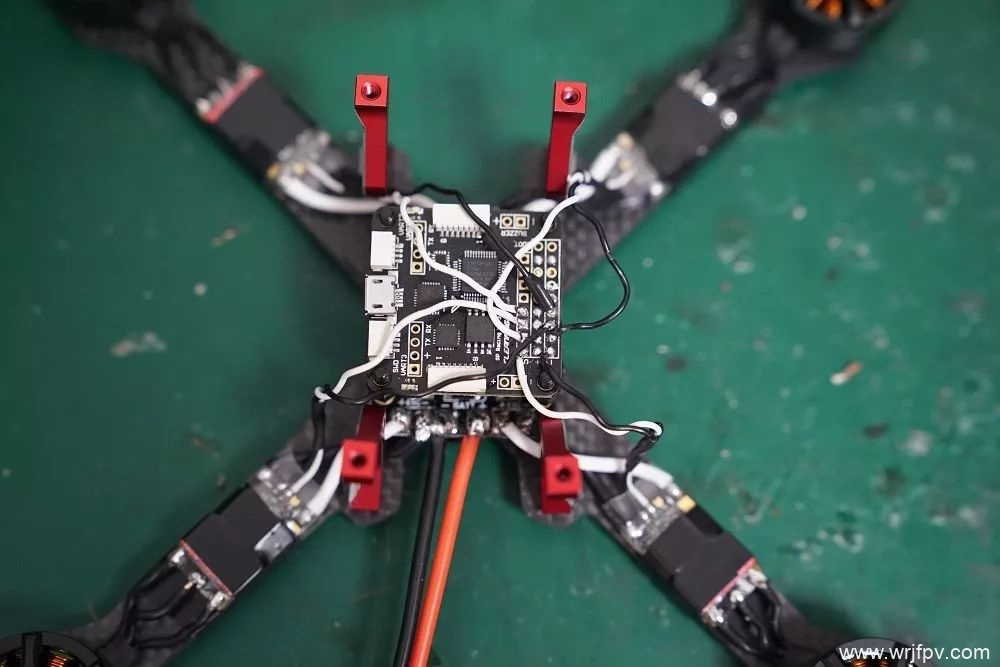

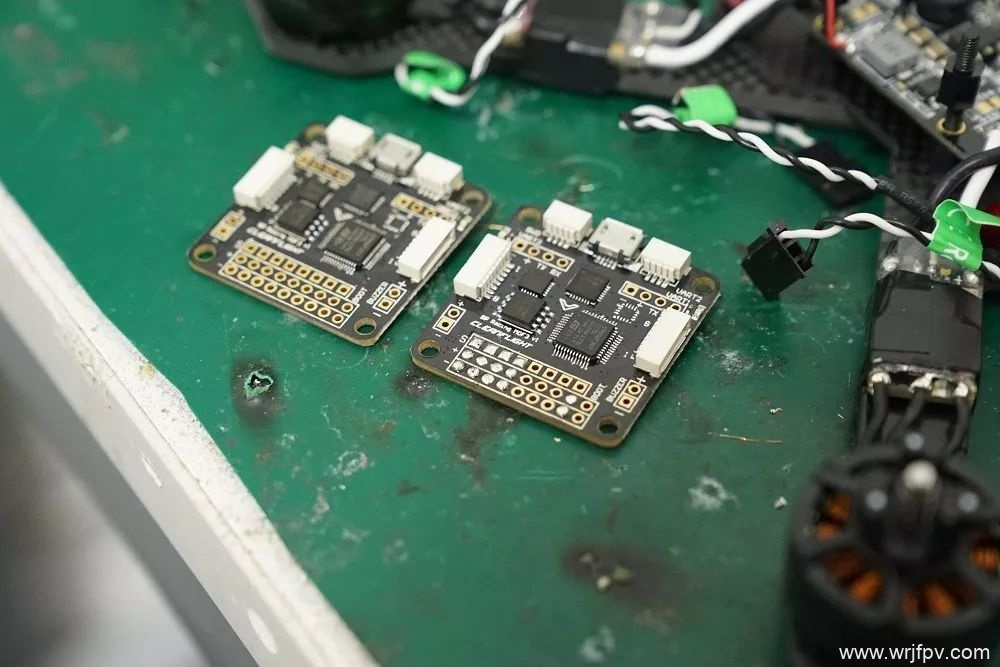

  然后是飞控。

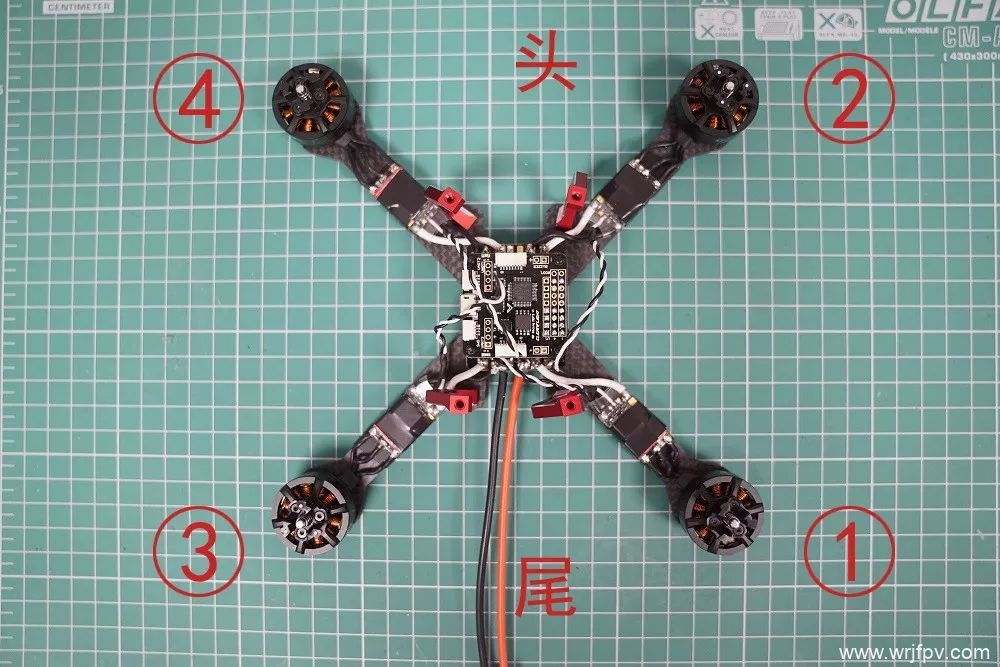

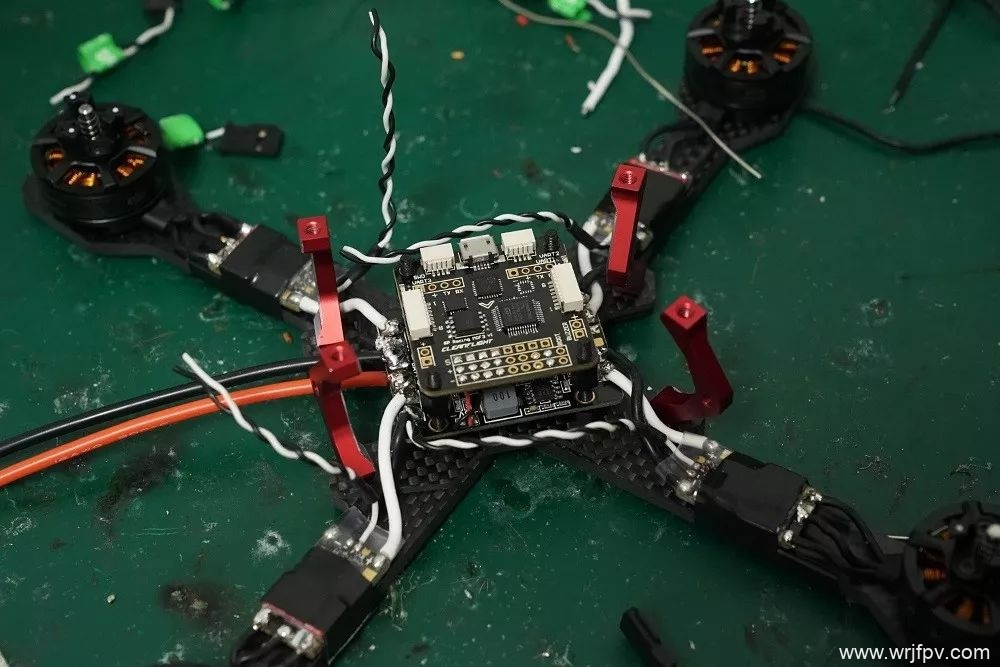

  四个电调的控制线，按照图中1234的排布命名按顺序连接在飞控上。

  焊点靠得比较近，焊锡的时候要小心一点。

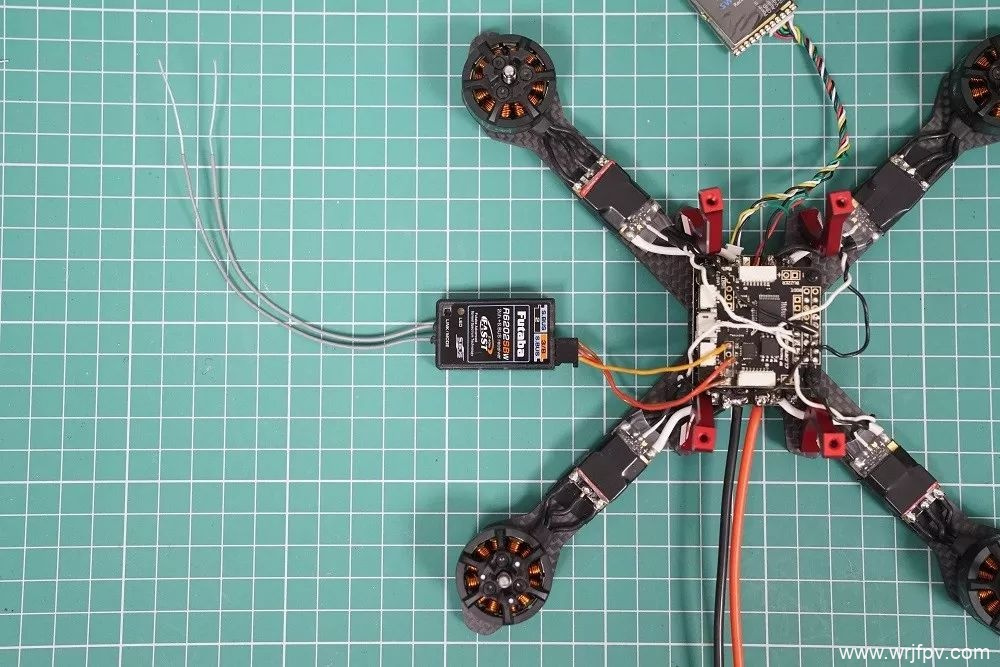

  下一步就是将接收机接在飞控上。

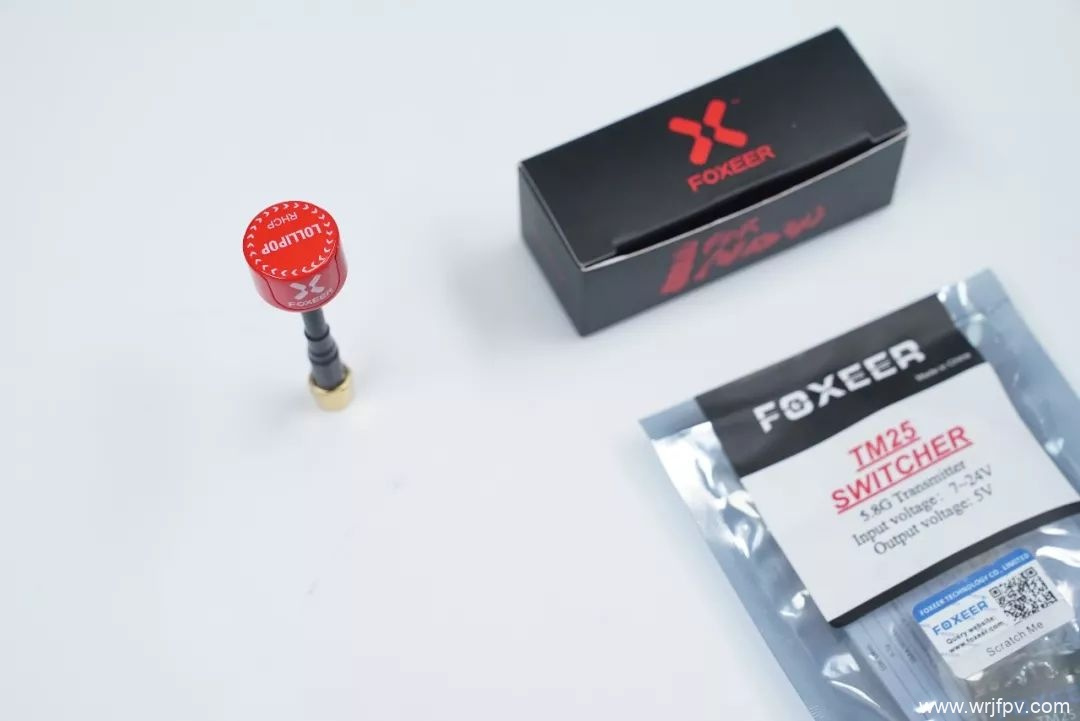

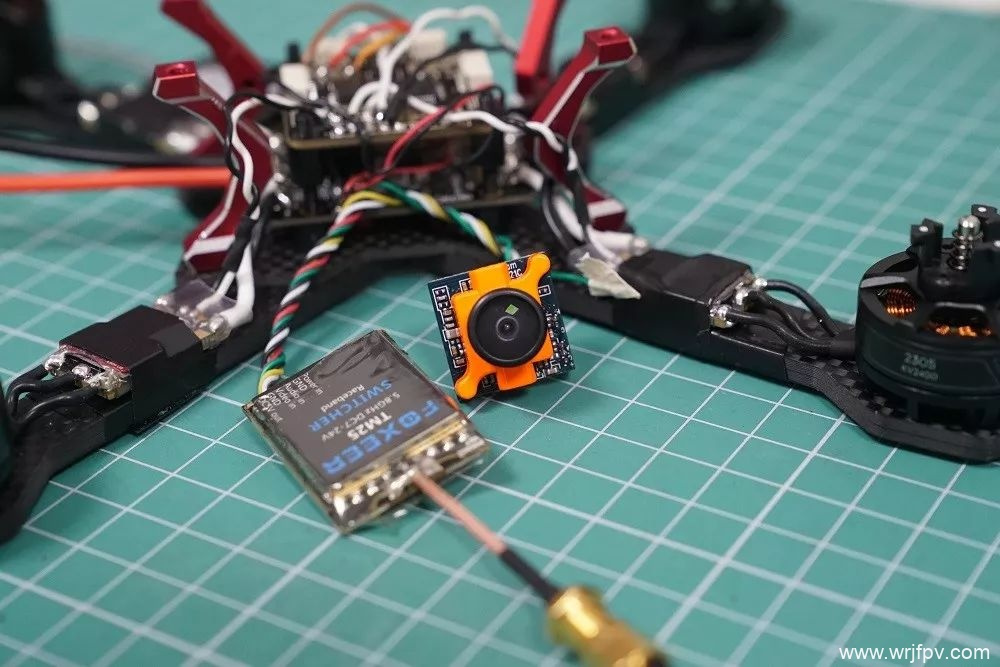

  进行固件烧录，飞控调参。确保飞控和信号接收没有问题后，就可以装上图传以及摄像头。

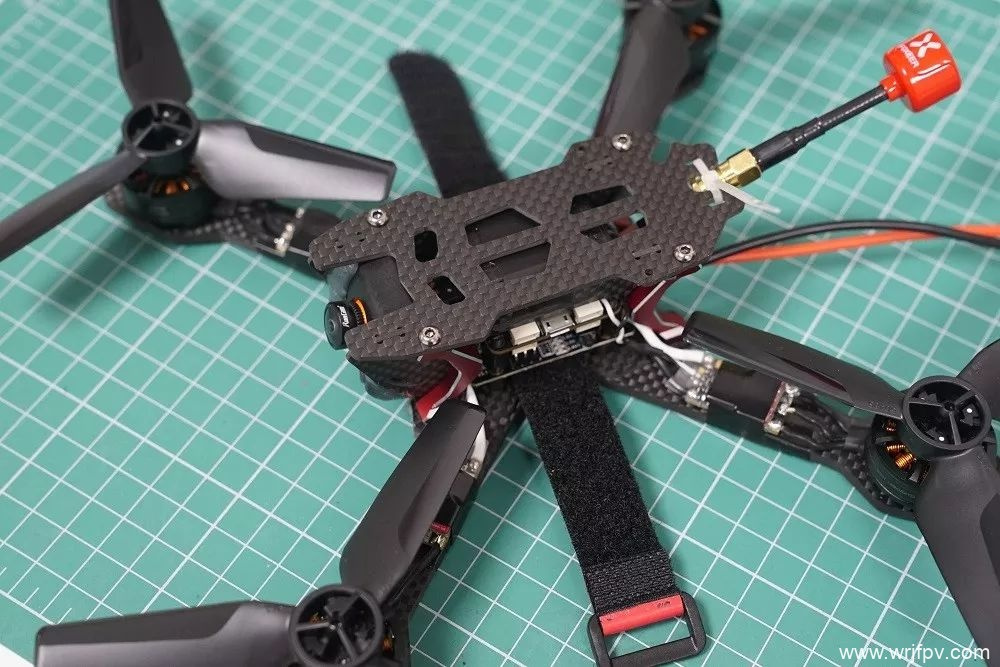

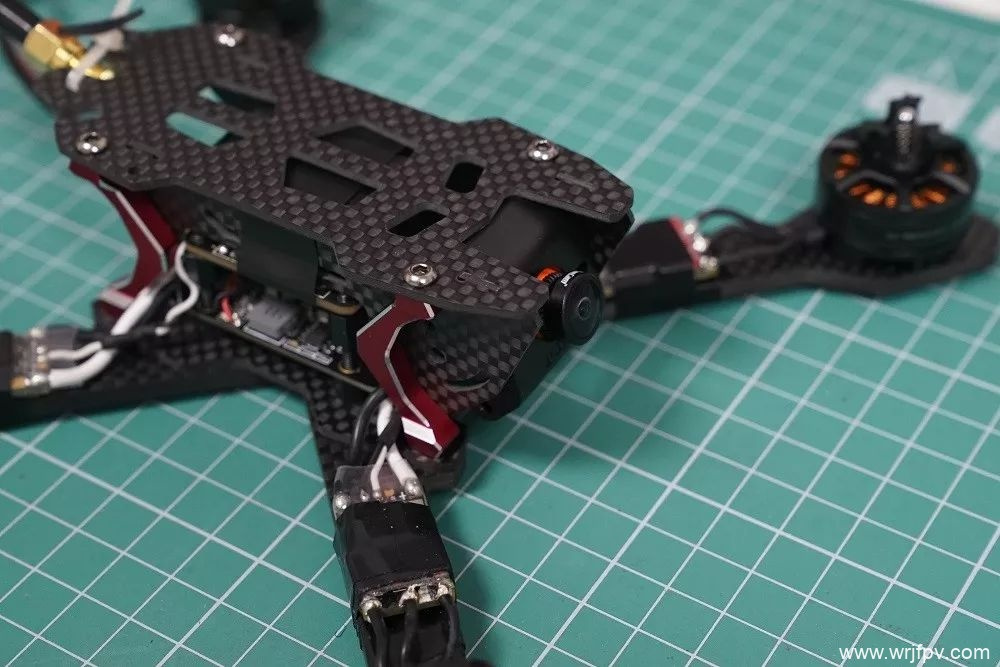

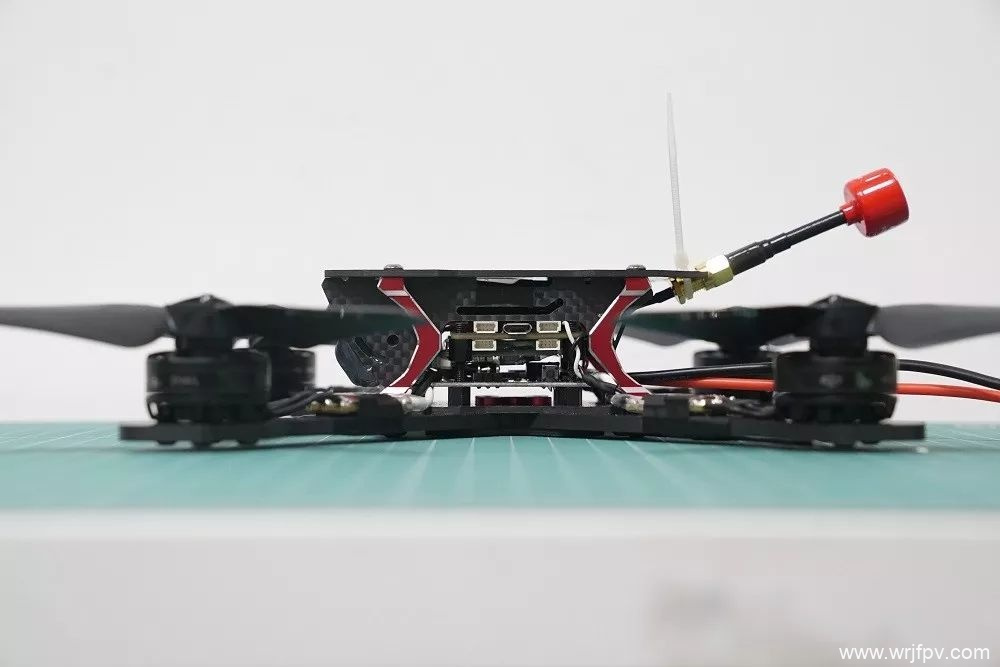

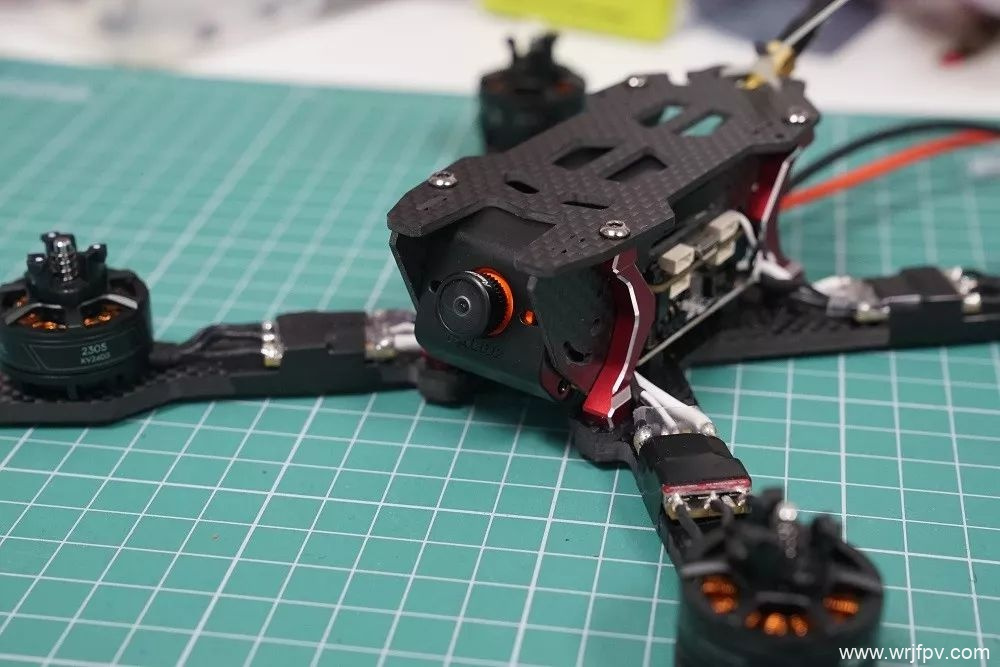

  需要的功能模块就安装完毕了，最后将所有模块一股脑儿地塞进机体，固定住，拧紧螺丝。根据自己的飞行习惯设置摄像头的倾角以及图传天线指向。

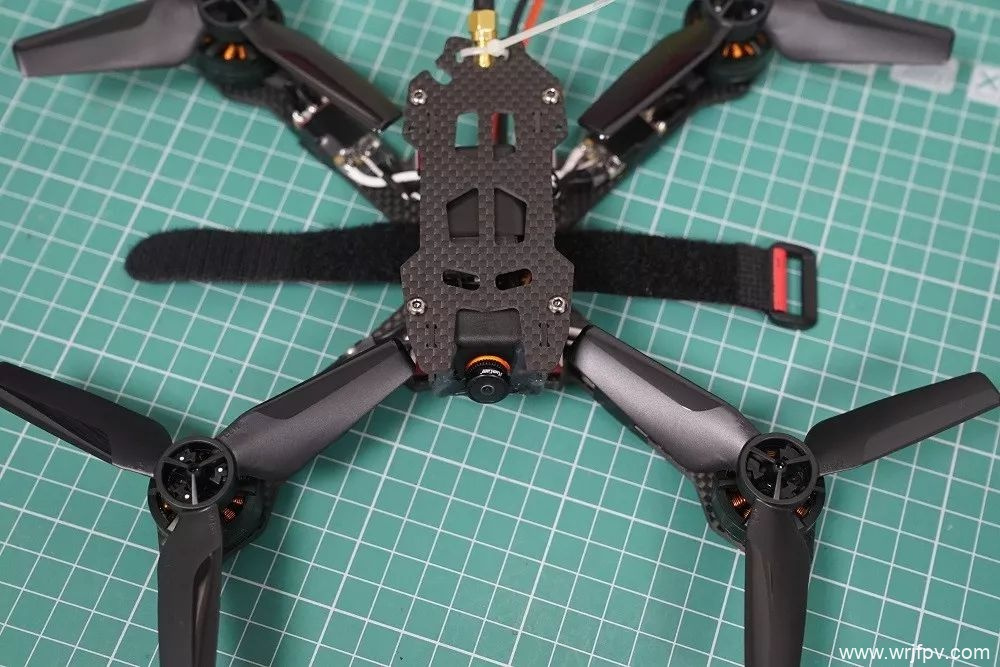

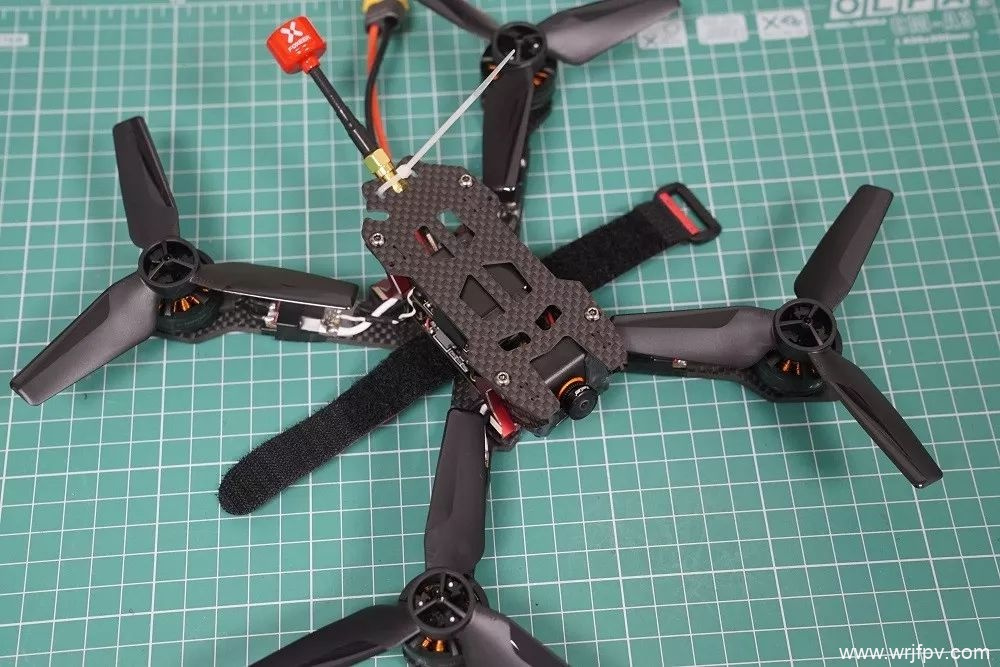

  最后再装上桨叶和绑带，飞机就组装完毕啦。

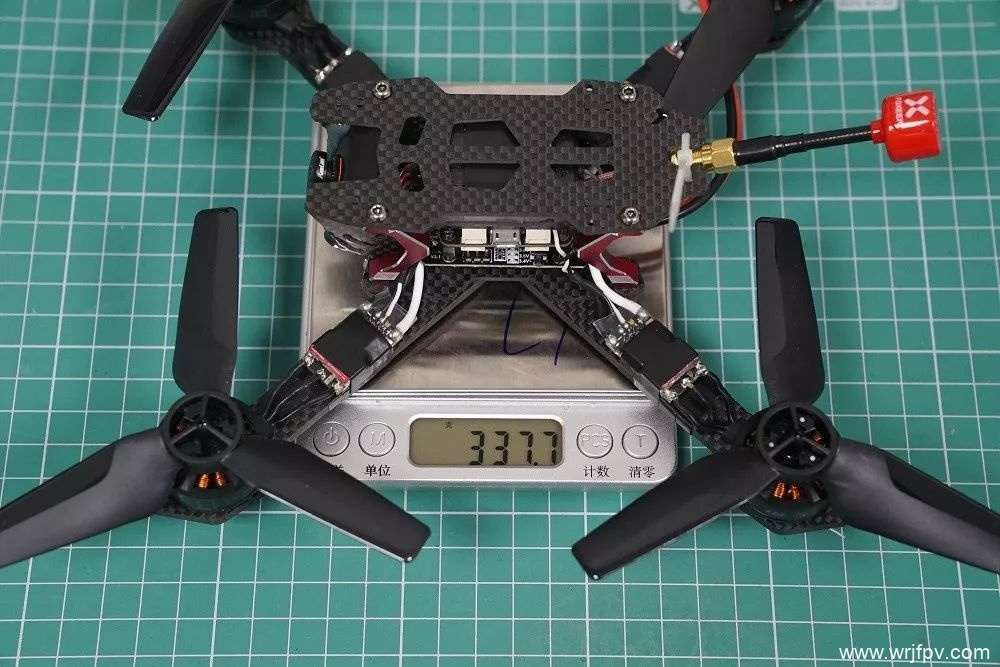

  称一下重量：337.7g

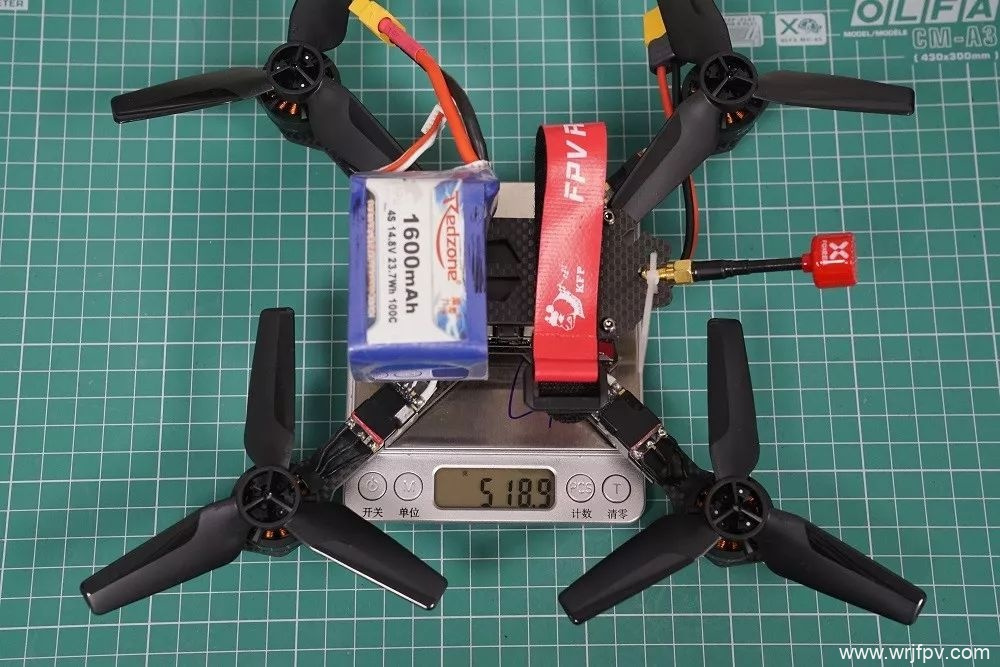

  加上电池和绑带后，最终的重量：518.9g

  组装感受

  新手自己动手组装穿越机，其实没有想象中那么复杂，毕竟穿越机相比拥有各种传感器、各种智能功能的航拍机来说，结构简单太多了。

  自己DIY，就能真正地按照自己的喜好去定制，满足自己的个性需求。炸机也不怕，坏哪里修哪里。自己动手，丰衣足食。亲手装出来的飞机，飞起来也会更有感情。
