转载 2020-07-03 18:57 星舟航空 来源：星舟航空星舟航空六旋翼无人机结构平台以工业化需求为设计导向，一机多型，高效安全，同时兼容1200mm和1600mm两种轴距，型号分别为S1-D1200和S1-D1600。

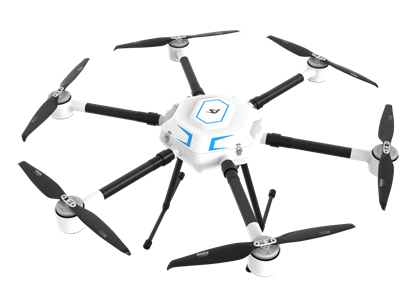

S1-D1200
S1-D1600
六边形中心盘呈现宝石外形，外观新颖，形象刚硬，符合工业级无人机的硬派风格。和传统的圆盘形外观相比，六边形中心盘体积更小，内部空间布局更合理，电子元器件间走线更短。通过最大化利用机内容积，电池仓可以容纳两块26000mAh高压版锂聚合物电池，为工业级无人机的长续航设计打下了良好的结构基础。

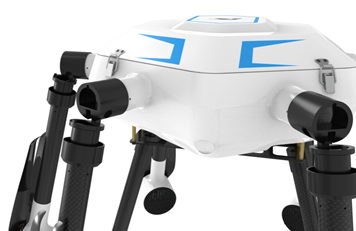

六边形中心盘、宝石外观
碳纤维预浸料一体式机身外壳，结合先进的充气模压工艺，结构强度比传统工艺提高30%，刚度比传统工艺提高20%。一体式机身整体密闭性良好，具有卓越的抗风防雨防尘能力，让无人机适应严酷的工作环境，风雨无阻，应对自如。机身结构采用等强度原则设计，根据实际受力情况，对不同部位的壁厚进行有限元优化设计，既能保证强度，还能最大化地减轻重量。
机身内部采用整体承力盒设计，对机臂产生良好的刚性约束，电池仓同时参与受力，全机形成整体的笼形承载式机身结构，提高强度和刚度的同时减轻了结构重量。S1-D1200和S1-D1600无人机空机重量（不含电池）分别为5.9kg和7.5kg。

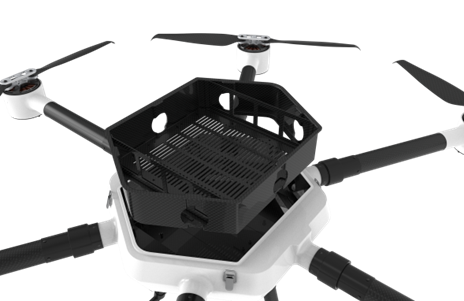

整体承力盒设计
机臂采用粗管薄壁设计，当发生炸机事故时，机臂着地首先溃缩变形吸收能量，保证了高价值的中心盘和机载电子设备的安全。
一体式分电板，具有占用空间小、结构紧凑的优点，便于使用者进行布线。操作简便走线简洁，无需外接电源模块，可为任务载荷提供5V、12V供电。

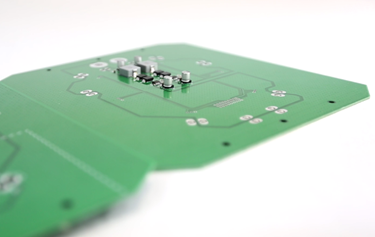

一体式分线板
无人机机臂有伞状折叠式和插拔式两种选择，折叠式机臂可以减小无人机运输体积，携带便捷。插拔式机臂采用快拆机构，方便拆卸安装和储存运输。

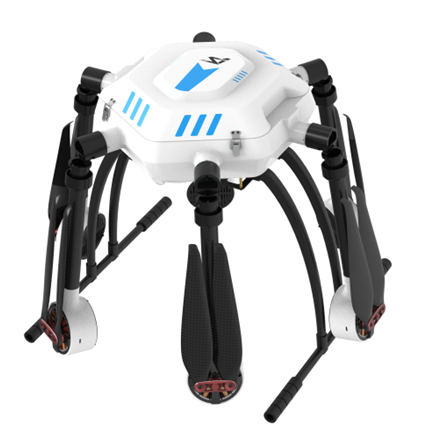

折叠式机臂

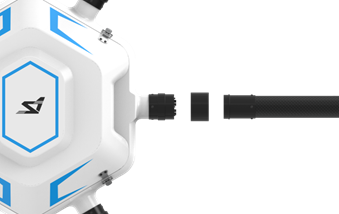

插拔式机臂
起落架有固定式和电动收放式两种选择，固定式起落架可拆卸，占用空间少，运输方便。电动收放式起落架可避免对任务载荷设备造成遮挡。

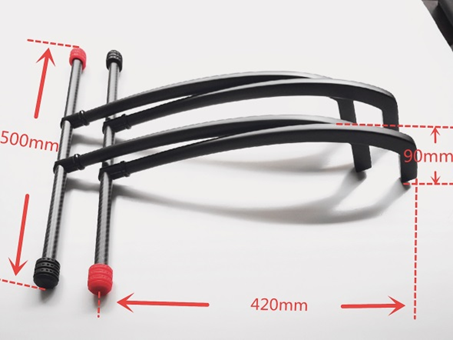

固定式起落架拆卸图
应用领域：通过搭载不同的任务载荷设备，S1系列多旋翼无人机平台可广泛应用于安防监控、森林防火、电力巡线、交通巡逻、遥感测绘、环保检测等众多领域。
S1-D1200无人机技术指标
| 结构特点 | 指标参数 | |
| ※工业级高可靠设计 | 轴距 | 1200mm |
| ※一体化分线板 | 展开尺寸 | 1760×1760×480mm |
| ※免工具插拔快拆结构，方便携带运输 | 折叠尺寸 | 600×600×480mm |
| ※防雨防尘设计 | 空载起飞重量 | 11kg |
| ※整体承力盒设计、笼形机身、机臂溃缩吸能 | 最大起飞重量 | 21kg |
| ※碳纤维一体化成型机身，刚性好，重量轻 | 最大负载重量 | 10kg |
| ※六边形宝石中心盘、最大化利用机身容积 | 最大飞行时间 | 60min |
| ※机臂有折叠式和插拔式两种选择 | 最大平飞速度 | 22m/s |
S1-D1600无人机技术指标
| 结构特点 | 指标参数 | |
| ※工业级高可靠设计 | 轴距 | 1600mm |
| ※一体化分线板 | 展开尺寸 | 1962×1962×620mm |
| ※免工具插拔快拆结构，方便携带运输 | 折叠尺寸 | 600×600×620mm |
| ※防雨防尘设计 | 空载起飞重量 | 14kg |
| ※整体承力盒设计、笼形机身、机臂溃缩吸能 | 最大起飞重量 | 30kg |
| ※碳纤维一体化成型机身，刚性好，重量轻 | 最大负载重量 | 16kg |
| ※六边形宝石中心盘、最大化利用机身容积 | 最大飞行时间 | 75min |
| ※机臂有折叠式和插拔式两种选择 | 最大平飞速度 | 20m/s |

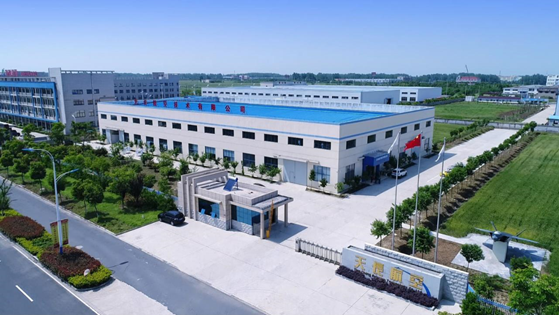

天长市星舟航空技术有限公司是一家专业的通用航空及无人飞行器先进复合材料零部件生产服务商，公司位于长三角经济带，毗邻南京、扬州、交通便利，公司拥有4000平米标准厂房，面向通用航空、无人飞行器及智能机器人等领域提供最专业的复合材料产品技术服务及生产制造。
联系人：李经理 18155017108 （微信同号）
公司官网：www.tcxzhk.com
