  • 50km级FHD100QHW全高清图传系统

50km级FHD100QHW全高清图传系统

品牌:优鹰科技

  • 深圳市优鹰科技有限公司

    普通商家
  • 经营模式:零部件制造商
  • 地区:中国广东省深圳市
  • 地址:深圳市南山区桃源街道平山民企科技园五栋卓翼科技大厦三楼

产品详情

产品参数

产品图片

   FHD100QHW System功能介绍

    FHD100QHW 全高清视频无线实时图传系统,是我公司最新推出的广播级高清晰的图像实时传输系统之一。

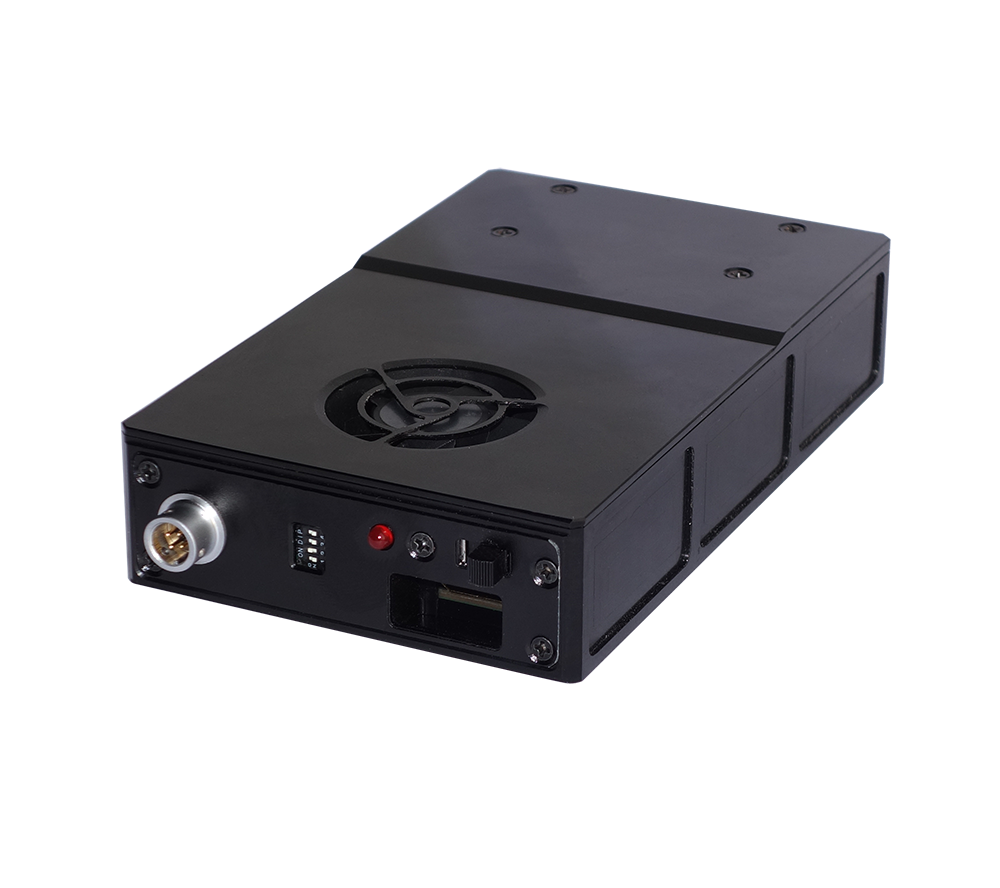

FHD100QHT:小(114mmx67mmx23mm)、轻(180g)、远(1W功率传输50KM以上)、高分辨率(1080P/60fps)是目前国内COFDM全高清图传系统中传输分辨率最高、体积最小、重量最轻和传输距离最远的 COFDM 无线单兵和机载发射机设备,采用当前领先的 COFDM 调制技术,空中宽带(8MHz)和强抗多径干扰能力,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在高速运动中拍摄并实时非视距传输高质量的全高清视频图像,特别适合于复杂环境下使用。    视音频编码采用 H.264 标准,清晰度达到 1080P/60 高清分辨率(1920X1080P/60fps 向下兼容720P),支持数字视音频 HDMI 输入接口。具有画质清晰、色彩亮丽、图像流畅的特点。

COFDM全高清无线视频传输系统

产品特点    适合高速数据传输,信道速率一般 8-12 Mbps ,满足高质量视音频的传输 。高质量的视音频除对摄像机的要求外,对编码流、信道速率要求十分高。
    COFDM 技术每个子载波可以选择 QPSK、16QAM、64QAM 等高速调制,合成后的信道带宽一般 8 MHz 。因此,可以传输 H.264 高质量编解码,接收端图像分辨率可高达 1920X1080P/60 并向下兼容 ,满足后期分析、存储、编辑等要求。
    发射机在高温环境下可长时间稳定工作,避免了普通 COFDM 产品发射机因工作温度高于60℃及以上时就当机而无法工作的现象。

产品特性    工作频段可在 300MHz~2.7GHz 可调
       丰富音视频接口:数字 HDMI 接口、SDI 接口(不同型号)
       高质量的数字视频处理及 H.264 视频编解码,全高清画质
       低延时:系统延时约350毫秒
       高速移动及多径干扰下可稳定传输图像、语音
       强大的 NLOS 非视距传输能力
       具有空间分集接收能力
       具有加密功能(可选)
       发射功率 1W

应用范围    广泛应用于无人机(救灾、抢险、森林防火)、三防应急通讯、广电转播、广电直播;野战部队单兵侦察;公安、武警、消防指挥车与侦察员及指挥中心的图像传输;边防缉私、海事、海防等领域的海上高质量图像实时监控;实时新闻采集/赛事转播无线移动摄像车团;直升机、飞艇的空中侦察、监控等不适合布线和无法布线的远距离全高清数字视频传输领域。

Specifications:

FHD100QHT 高清无线图像传输系统发射机参数

型号

FHD100QHT


 工作频段

 300MHz~2.7GHz,频率可定制

 调制方式

 COFDM 2K 模式

 射频功率

 1.0 W (标配)

 信道带宽

 8 MHz

 技术标准

 符合 H.264 技术标准

 视频码流

 8Mbps~12Mbps

 低延时

 系统延时约350ms


 传输距离

 通距 50km 以上 (1080P视频格式)

 压缩格式

 H.264

 音视频输入

 数字 HDMI

 图像清晰度

 1920*1080P @ 60/50/30/25, 兼容720P @ 60/50

 音视频输入物理接口

 mini HDMI 接口

 射频接口

 SMA 50 欧姆单天线

 工作电流

 1300mA@12V

 工作电压

 DC 10-14V

工作环境温度

 -40℃ ~ +60℃

 外形尺寸

114 mm×67 mm×23 mm

 重量

180g(不含天线和电源插头)

外壳

 铝合金(机铣件)



FHD100WR网口接收机

FHD100WR 全高清无线图像传输系统接收机参数

 工作频率范围

300 MHz ~862MHz (可人工设置)

 调制方式

 COFDM 2K 模式

支持移动速度

 230Km/h

工作带宽

 8M Hz

 射频接口

 双 SMA 型 50 欧姆天线接口

 接收灵敏度

 -94dBm

 输出接口

 RJ45 网口

 参数设置方式

 软件

 视频分辨率

 1920X1080P@60Hz / 1280X720P

 屏幕比例

 16:9

 工作电流

 350mA@12V

 外接电源

 DC 12V

 外形尺寸

 80 mm×58 mm×25 mm (L×W×H)

 重量

 100g
