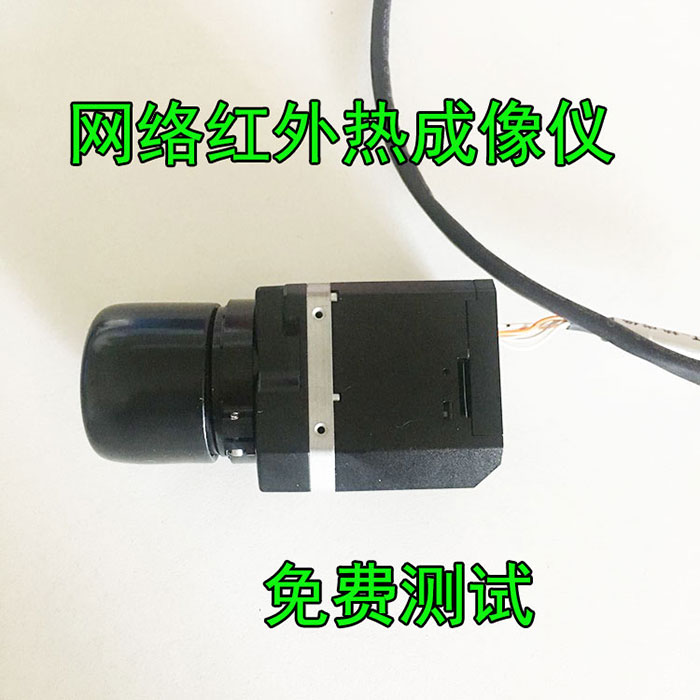

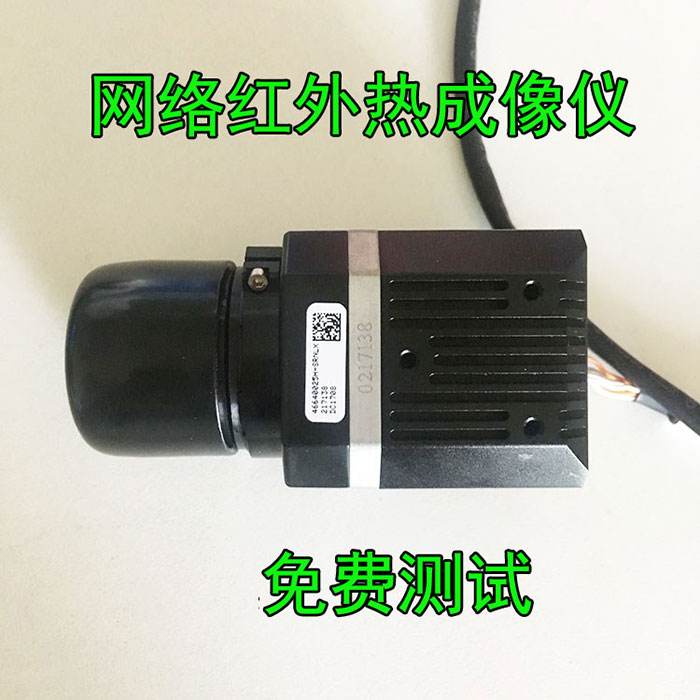

瑞联拓达M10网络红外热像仪
品牌：瑞联拓达
产品详情
产品参数
产品图片
采用美国FLIR TAU2热成像机芯，通过强大的前端处理能力与后端的转换板，输出高质量的热成像视频。热灵敏度达到50mk, 可全屏测温，支持3种调色板，具备网络接口；可提供SDK开发包，功能丰富，拓展性强，接口标准，运行稳定，易于系统集成和二次开发。
产品特点
l 视频压缩标准采用H.264
l 灵敏度高达50mk
l 可全屏测温，图片可使用FLIR TOOLS进行处理和分析
l 支持一路模拟视频输出
l 具备报警输入、输出接口
l 提供RS232、RS485串口控制接口
l 支持SD卡本地存储，有效解决由于网故障引起的视频丢失问题
l 可提供SDK开发包，功能丰富，易于二次开发与系统集成
表 1：LC-M10网络红外热像仪参数
|
规格参数 与 型号 |
非测温 |
测温 |
|
|
探测器 |
探测器类型 |
非制冷焦平面 |
|
|
探测器分辨率 |
640*512 / 336*256 |
||
|
像素间距 |
17μm |
||
|
波段 |
8μm ~ 14μm |
||
|
热灵敏度 |
50mk |
||
|
测温 |
测温范围 |
不支持 |
高增益：-40°C ~ +160°C 低增益：-40°C ~ +550°C |
|
测温精度 |
不支持 |
±2或2％ |
|
|
压缩标准 |
视频压缩标准 |
H.264 |
|
|
压缩输出码率 |
2Mbps ～ 4Mbps |
||
|
接口 |
TF卡存储 |
支持本地存储，最大32G |
|
|
模拟输出 |
1路CVBS |
||
|
网络接口 |
1路RJ45 10M / 100M / 1000M自适应 |
||
|
串行接口 |
RS-232、RS-485 |
||
|
报警接口 |
一入一出 |
||
|
基本参数 |
镜头 |
镜头 13mm/19mm |
|
|

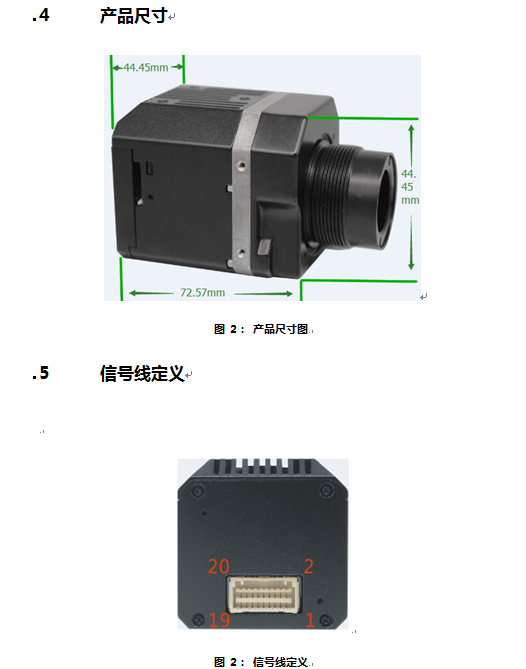

尺寸 |
44.5 * 44.5 * 72.6mm |
||
|
重量 |
140g |
||
|
工作温度 |
-10℃ ~ +50℃ |
||
|
工作湿度 |
0 ~ 90%RH(非凝结) |
||
|
电压 |
12V |
||
|
功耗 |
小于3W |
||
|
二次开发 |
SDK |
提供SDK开发包与说明书 |
|

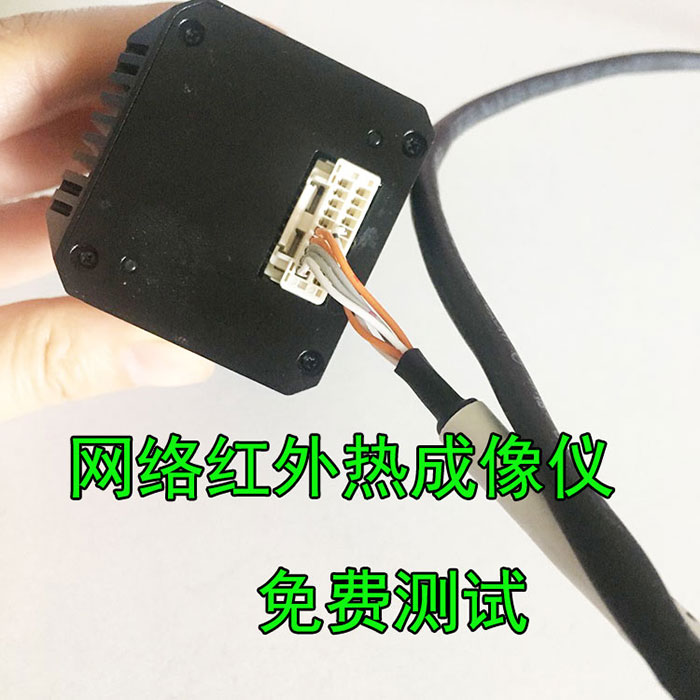

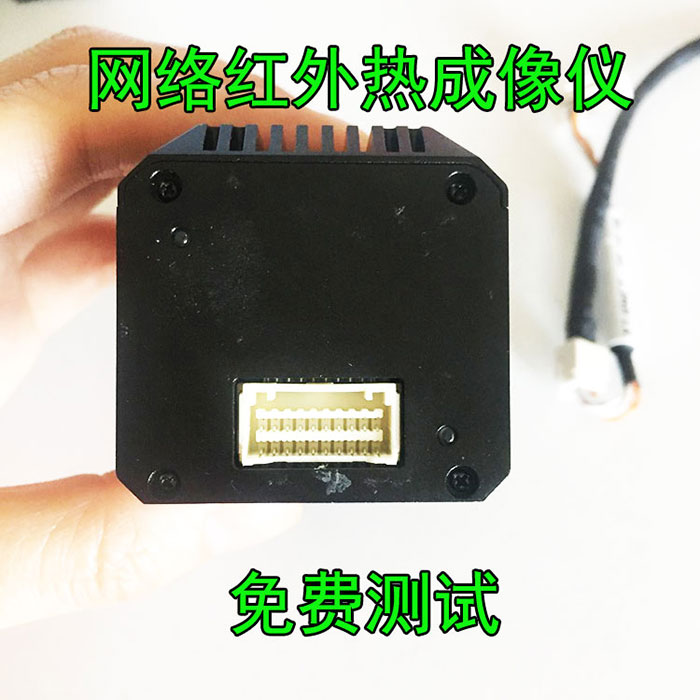

表 2：信号线定义
|
管脚 |
名称 |
管脚 |
名称 |
|
1 |
TD1+ |
2 |
TD1- |
|
3 |
TD2+ |
4 |
TD2- |
|
5 |
TD3+ |
6 |
TD3- |
|
7 |
TD4+ |
8 |
TD4- |
|
9 |
ALARM_IN |
10 |
ALARM_OUT1 |
|
11 |
ALARM_OUT2 |
12 |
VDAC_CVBS |
|
13 |
485_DM |
14 |
486_DP |
|
15 |
GND |
16 |
RS232_TX |
|
17 |
GND |
18 |
RS232_TX |
|
19 |
PWR_IN |
20 |
GND |
