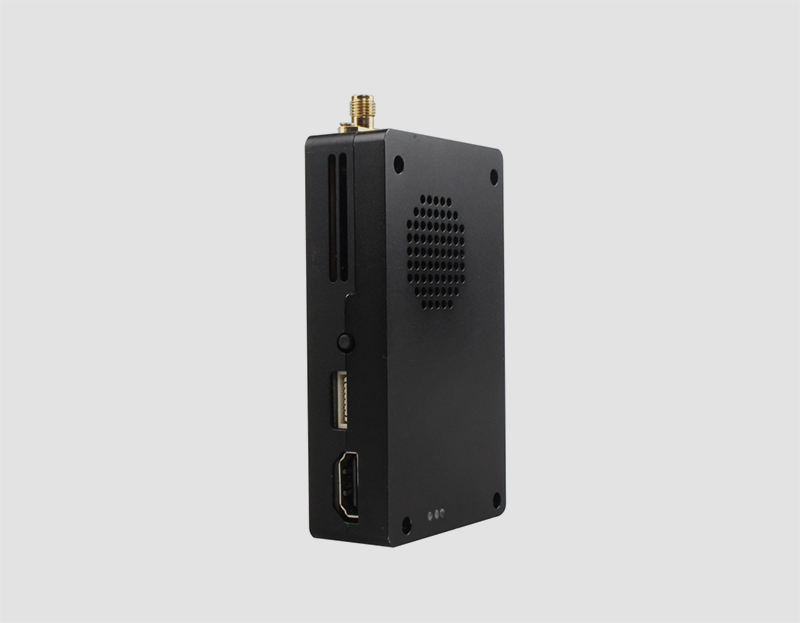

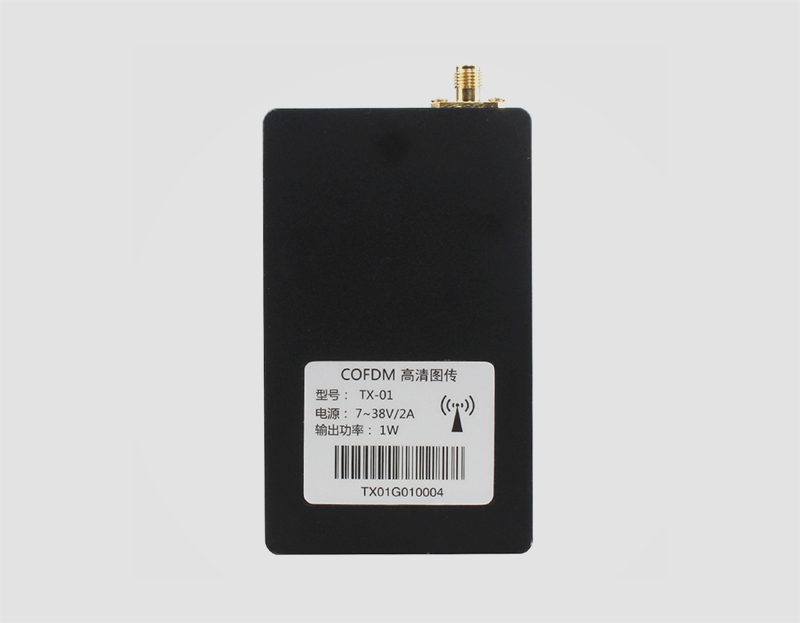

梓熙芯源H.264 COFDM高清视频传输发射机
品牌：梓熙芯源
产品详情
产品参数
产品图片
ZY-TX000-IV-X H.264发射机是梓熙芯源推出的适合高速数据传输设备 ，满足高质量视音频的传输设配 。高质量的视音频除对摄像机的要求外，对编码流、信道速率要求十分高。可以传输 H.264 高质量编解码，接收端图像分辨率可高达 1920X1080P/60 并向下兼容 ，满足后期分析、存储、编辑等要求。
|
Transmitter Specifications(ZY-TX000-IV-X)H.264发射机说明书 |
|||||
|
Encoding 编码 |
H.264,MPEG-2 | ||||
|
Frequency Bands 频段 |
170 MHz~1400MHz(adjustable frequency arvailable on request) 170 MHz〜1400MHz（可根据要求提供可调频率） |
||||
|
Modulation Format 调制格式 |
COFDM | ||||
|
Output Power 输出功率 |
根据距离要求调制匹配功率 | ||||
|
Channel Band Width 信道带宽 |
1MHz /2MHz /3MHz/4MHz /5MHz /6MHz/7MHz /8MHz | ||||
|
Subcode carriermodulation 子码载波调制方式 |
QPSK,16QAM,64QAM | ||||
|
Error Code Rate 错误码率 |
1/2;2/3;3/4;5/6;7/8 | ||||
|
Guard Interval 保护间隔 |
1/32，1/16，1/8，1/4 | ||||
|
Video Code stream 视频码流 |
2Mbps～22Mbps | ||||
|
Sytem latency 系统延时 |
300ms | ||||
|
Transmission Range 传输距离 Use-Pattern 应用场景 |
Visual range 可视范围 Airborne use 机载使用 maritime application海事应用 urban Application城市应用 suburban Application郊区应用 |
||||
|
Compression Format 压缩格式 |
H.264/MPEG-2 | ||||
|
Date Input 数据输入 |
UART（115200bit/s) | ||||
|
Video Input 视频输入 |
Digital HDMI, simulation CVBS vidoe&audio | ||||
|
Audio Input 音频输入 |
Stereo,Left& right channels | ||||
|
Image Definition 图像格式 |
1080P/I（1920*1080）compatatitble 720P/I,576P/I,480P/I,SD( frame rate@ 25fram/S) | ||||
|
Video Input Interface 图像输入接口 |
4P 1.25Ribbon cable interface, HDMI standard interface | ||||
|
Input Voltage Range 输入电压范围 |
8V～40VDC | ||||
|
Working Temprature 工作温度 |
-20~+65℃ | ||||
|
Storage 存储温度 |
-40~+70℃ | ||||
|
Dimension 尺寸 |
93mm×56mm×23mm(L×W×H) | ||||
|
Weight base unit 重量 |
80g (With the fan) 含天线138g | ||||
广泛应用于无人机（救灾、抢险、森林防火）、三防应急通讯、广电转播、广电直播；野战部队单兵侦察；公安、武警、消防指挥车与侦察员及指挥中心的图像传输；边防缉私、海事、海防等领域的海上高质量图像实时监控；实时新闻采集/赛事转播无线移动摄像车团；直升机、飞艇的空中侦察、监控等不适合布线和无法布线的远距离全高清数字视频传输领域。
