目前多光谱成像技术发展迅速，常见的包括光栅分光、声光可调谐滤波分光、棱镜分光、芯片镀膜等。

近年来，IMEC(欧洲微电子研究中心)采用高灵敏CCD芯片及SCMOS芯片研制了一种新的多光谱成像技术，在探测器的像元上分别镀不同波段的滤波膜实现多光谱成像。此技术大大降低了多光谱成像的成本。

目前IMEC提供三种标准的光谱探测器：100波带的线扫描探测器，25波带以5x5为一个单元的马赛克式镀膜探测器，16波带以4x4为一个单元的马赛克式镀膜探测器，这种方式的光谱带宽一般等于或大于10nm.

这种光谱技术的优缺点是可以同时获得光谱分辨率和空间分辨率，可以进行快速、高性能的获得光谱信息和空间信息，集成度高，成本低，多用于无人机等大范围扫描的光谱应用领域。

应用半导体薄膜处理技术，在像素级应用窄带光谱滤波器，使高光谱图像传感器解决方案具有极高的紧凑性、低重量、高可靠性、高可靠性、低成本、体积小等优点。理想的嵌入式视觉系统。通过xiQ相机平台，xiQ相机平台具有独特的超光谱成像特性:xiQ相机提供26.4×26.4 x31毫米的尺寸，重量仅为32克。除了高速USB3.0接口，它还可以通过USB接口提供电源，从而消除了昂贵而笨重的帧捕捉器或单独的电源电缆的需要。

参数

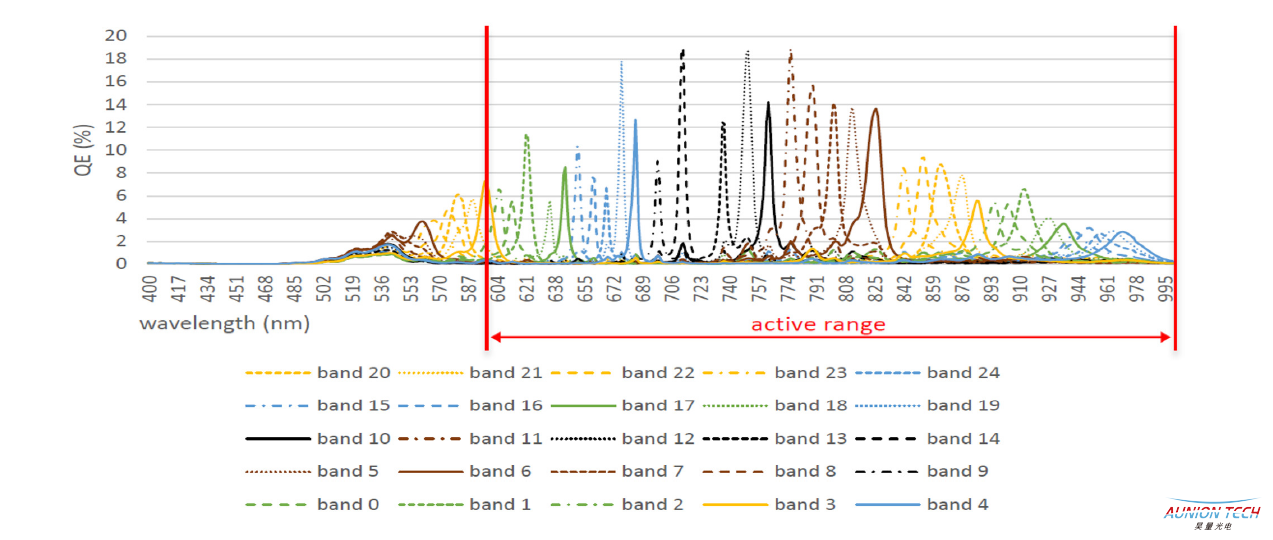

量子效率图

特点：

-IMEC/CMV2K-5x5-600-975-NIR图像传感器

-25光谱波段通带600nm-975nm

-拓展性强的特点

-2048 x 1088 像素分辨率

-良好的可见光谱响应

-灰度分辨率达到10bit

-适用于高光谱应用

-最高可达170 cubes/1秒

-USB3.0 接口

-1.6W功耗

产品应用：
