中海达多旋翼无人机iCam Q5mini倾斜载荷模块
品牌：中海达
产品详情
产品参数
产品图片

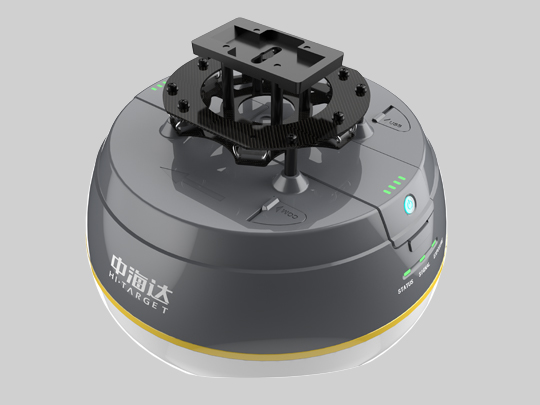

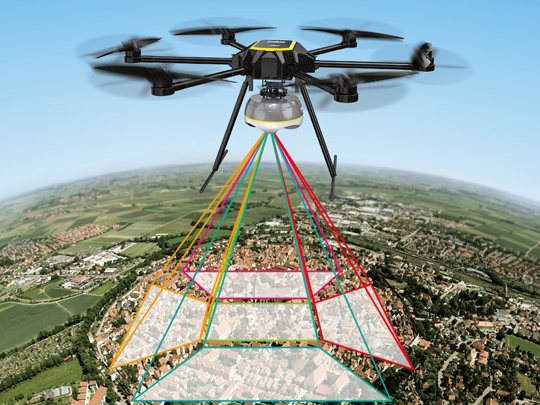

iCam Q5mini一款小型化、轻量化的五镜头倾斜摄影相机。可搭载于各类电动多旋翼无人机获取高分辨率数据影像。产品经过工业化整体设计，生产流程严格按照ISO9001质量管理体系要求。目前广泛应用于测绘、国土、水利等多个行业。
相机重量：790g
专业航测镜头
有效像素：1.2亿（2400万x5）
数据拷出速度：300M/S
曝光间隔: 0.8S
具备故障提示、自动修复功能
|
光 学 系 统 |
相机像素 |
1.2亿像素（2400万*5） |
|
对焦方式 |
物理定焦 |
|
|
传感器 |
23.5*15.6mm |
|
|
像元尺寸 |
3.9μm |
|
|
最短曝光 |
0.8S |
|
|
镜头焦距 |
下视25mm 侧视35mm |
|
|
侧视倾角 |
45° |
|
|
系统 配置 |
处理器 |
Cotex-M3内核32位 |
|
操作系统 |
倾斜相机智能控制系统 |
|
|
启动时间 |
1S |
|
|
系统 操作 |
一键开关机 |
|
|
通过状态灯和声音显示相机装态 |
||
|
物 理 特 性 |
相机尺寸 |
Φ195*102mm |
|
相机重量 |
790g |
|
|
储存容量 |
320G |
|
|
整机功耗 |
6W（静态模式） |
|
|
供电方式 |
无人机机载供电 |
|
|
工作温度 |
-20℃~60℃ |
|
|
存储温度 |
-30℃~65℃ |
|
|
环境湿度 |
≤95 |
|
|
系统 操作 |
50V电源输入接口 |
|
|
PPK模块接口 |
||
|
PWM/高低电平输入接口 |
||
|
GPS模块接口 |
||
飞行效率
|
GSD |
航高 |
单架次 |
一天飞行效率 |
||
|
模型纹理优先 |
航测面积优先 |
模型纹理优先 |
航测面积优先 |
||
|
厘米 |
米 |
平方千米 |
平方千米 |
平方千米 |
平方千米 |
|
1.5 |
96 |
0.42 |
0.77 |
2.52 |
4.62 |
|
2 |
175 |
0.74 |
1.23 |
4.44 |
7.38 |
|
3 |
280 |
1.09 |
2.07 |
6.54 |
12.42 |
|
4 |
370 |
1.74 |
2.59 |
10.44 |
15.54 |
