飞机平台:

本复合式无人机采用了具备大升阻比和优异飞行性能的高升力翼型,采用四轴旋翼加固定翼复合型模式,为解决特殊环境下,特殊情况。最大任务载荷达到了1.5-2kg,可搭载更大像素的影像传感器。同时,该无人机系统自动化程度高,整个飞行过程采用全自主垂直起飞和自主垂直降落的特点,解决了无人机飞行对飞行场地的依赖,对无人机的使用者来说,基本摆脱的无人机系统运行对飞行操控手的依赖。系统的组装和飞行前检查只需要几分钟的短时间即可,飞行任务结束后对系统的撤收也特别简单,熟练操作人员在几分钟内完全可以完整的完成撤收。

性能参数:

名称

参数

名称

参数

全长

1.97m

最大起飞重量

26Kg

翼展

3.6m

起降方式

垂直起降

最大任务载荷

5Kg

巡航速度

70-100km/h

最大爬升率

6m/s

最大续航时间

4h(活塞式汽油发动机)或6-8h(电喷汽油发动机)

海平面最大平飞速度

120Km/h

自主飞行模式

GPS导航

最大作业高度

海拔4500m

动力系统

4h(活塞式汽油发动机)或6-8h(电喷汽油发动机)

最大抗风能力

5级(10.8-13.8m/s)

典型任务载荷

尼康D800、佳能5D或光电球(可选)

飞行控制系统

特点介绍:

1) 智能化飞行控制模式:无需跑道,精准起降控制,支持异地降落,通过地面测控站可自

2) 由切换全自主、增稳和遥控等飞行控制模式,智能化设计实现无人机全程自主工作。

3) 任务载荷控制:多种航测相机、摄像机、红外设备;

4) 高精度运动测量:测量无人机飞行过程中的位置、速度和姿态信息;

5) 高集成度设计:高度融合集成,体积小,功耗低;

6) 恶劣环境适应性和可靠性:-40~ 60摄氏度,95%湿度环境下稳定工作;

7) 完备应急处理:丢星正常悬停和降落,最大限度保证飞行安全。

性能参数:

飞机布局

复合式垂直起降固定翼

飞行高度

≤5000m(海拔)

飞行速度

≤200 km/h

舵机通道数

标准:10,扩展:14

遥控器通道数

标准:8,扩展:14

卫星导航

GPS+RTK , 可选配GPS/ Glonass/ BD多模差分

航线规划

自动规划三维航迹,包括起飞和降落点

航点数量

255点+10条

POS数据存储

8192

航线精度

土3-5 cm

高度精度

土3-5 cm

姿态精度

土0.5o RMS

航线精度

土1.5o RMS

巡航时间

≤5 h

尺寸

132*65*34mm

重量

220g

电气性能

7,2-30V 2.4w

工作环境

-40—+60摄氏度

环境湿度

≤95%

地面控制设备

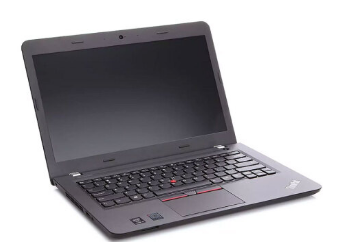

地面站

本无人机飞控地面站软件支持Windows系统,支持在普通笔记本上安装使用。

主要技术参数:

重量:2.2kg内存容量:4G

待机时长:小于5小时    处理器:Intel

裸机重量:1.5-2kg   硬盘容量:500G

显存容量:2G    屏幕尺寸:14.0英寸

遥控器:

遥控器选型依据产品稳定性和通道数需求进行选择,最终选用Futaba T8J 2.4G遥控器,该遥控器为Fubata公司主流产品,具备良好的稳定性和用户口碑,Futaba T8J有8个遥控通道,满足系统所需的通道要求。

充放电设备:

充放电设备主要功能是完成系统电池设备充电。设备组成包括机载电池组充电设备(兼容地面电源充电)、遥控器充电设备(遥控器自带)和载荷充电设备(载荷自带),因此,需要进行机载电池组配套充电器进行选型。对便携式充电器的要求是,体积小重量轻,兼容直流12V和220V充电,充电效率较低(单路5A左右)。

充电器基本参数:

充电器基本参数

输入电压

AC100-240V/DC11.0-18.0V

输入功率

Max.400W/40W(CH1)

输出功率

Max.200W/25W(CH2)

充电电流

0.1-20A/0.1-8A(CH1)

放电电流

0.1-12A/0.1-5A(CH2)

平衡电流

600mA/cell(CH1)/300mAcell(CH2)

可充电池节数

1-6节

重量

2.4kg

尺寸

244*199*76mm

随机工具:

随机工具包括安装、拆卸飞机与设备所需得工具如:钳子、扳手、螺丝刀、内六角等,并配备便携工具箱。

备品备件:

备品备件包含了飞机所用的各个规格螺丝、各个载荷与数据链的线缆、飞机螺旋桨等易损易丢失件。

设备清单及报价

HC-520复合式无人机

序号

名称

包含设备

型号

数量

备注


1

无人机

飞行平台

无人机机体

HC-521

1套

颜色:飞机灰(可定制)


电动机

高效无刷电机

1台

含螺旋桨、整流罩


专有无刷电调

好盈

1套



起落架


1套



四旋翼组件

12S

4

电机、电调、桨、桨座


旋翼动力电池A

10000Ah

2组

6S


固定翼动力电池B

26000Ah

2组

电动的为发动机


舵机


4只



各类附件


1套

减震垫、电连接器、金属和电气辅料等


接收机


1只

6208


2

遥控设备


1台


3

自动驾驶仪

专有飞行控制系统


1套



地面站


1台


4

电源模块


1套



5

数传电台


1对



6

飞行器包装运输箱


1只



7

专用充电器

双路大电流充电器

1



8

专用工具


1

工具箱1套(保证实际作业需要)


9

各类操作说明


-

存储在地面测控计算机内


10

飞行规划及控制软件


-

安装在地面测控计算机内


11

售后技术培训

1天


2人
