ü 低延时H.265/H.264音视频编码，最大支持1080P@60实时音视频采集编码

ü Mini HDMI或AV音视频输入，编码后以太网口输出或输出到矽海达无线传输模块，视频编码码率可通过串口动态配置

ü 支持音频输入与音频解码输出

SUE5板功能

SUE5板实现H.265/H.264音视频压缩编码，最大支持1080P@60fps编码，向下兼容其它各种分辨率、帧速率编码。

l 音视频输入

ü Mini HDMI接口(音频+视频)：1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……，各种模式自适应；

ü AV in接口(音频+视频)：720x480 60I(NTSC)、720x576 50I(PAL)，模式自适应。通过AV接口输入音频时，可以是Line in，也可以是Mic in。

系统上电后自动检测音视频输入源，默认音频输入与视频输入接口相同，也可通过配参串口配置音频输入接口；同时接入HDMI与AV音视频源时，系统默认采集优先探测到的音视频源信号进行编码，也可通过配参串口配置音视频源采集接口，并支持在系统运行过程中通过串口命令切换音视频源采集接口。

视频编码：H.265或H.264格式，编码码率默认是无线传输速率的80%(当输出到矽海达无线传输模块时)，也可通过配参串口配置视频编码码率。

音频编码：AAC编码，采样速率48K。

l 音频输出(Speaker接口)

SUE5板可通过Speaker接口接喇叭，SUE5板可接矽海达双向无线传输模块RCD或通过以太网口输入音频，对输入的音频进行解码播放。

l 以太网口(Ethernet接口)

支持UDP协议、TCP/IP协议、RTSP协议。

l 矽海达无线传输接口(FPC_Main接口)

可对接矽海达COFDM无线发射模块RCA、RCB等，也可对接矽海达双向无线传输模块RCD等。

l 数据串口(Data-UART)

TTL 3.3V电平，传输波特率等参数可通过配参串口配置。SUE5板对接矽海达无线传输模块时，该数据串口用于单向透明数据传输。

l 配参串口(CFG-UART)

TTL 3.3V电平，可对接矽海达参数配置面板或其它上位机，用于配置SUE5编码板系统运行参数。详细配参协议请联系矽海达公司。

l USB Host接口

软件升级维护用。

l 供电电压

支持电源输入反接保护，支持电源输入范围7~24V。提供一个5V电源输出接口。SUE5板最大工作功耗2.28W(1080P60 H.265编码时)，12V电源工作时最大电流190mA。

l 指示灯

电源指示灯、视频信号检测锁定指示灯、视频信号编码工作指示灯。

l 板子尺寸

70*45mm(不包括接口器件伸出板边的尺寸)，板厚1.2mm，背面元器件高度小于2mm，正面元器件高度小于4mm(电源输入不采用PH2.0座子时，电源输入PH2.0座子高度小于5mm)。

l 板子重量

SUE5板重量15.5克。

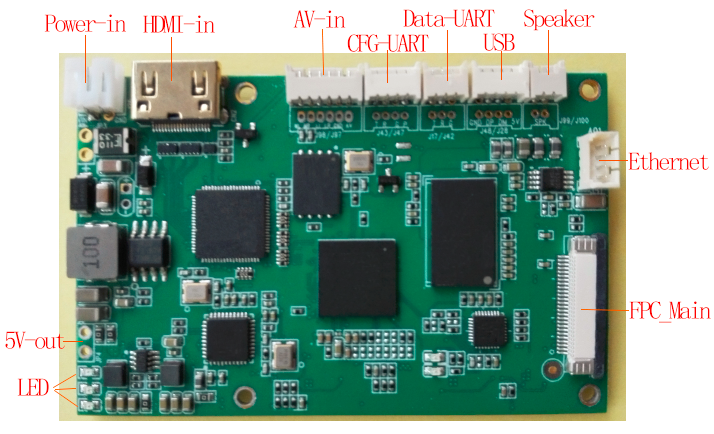

SUE5板接口信号

1）电源与指示灯

SUE5板电源输入接口是一个2PIN 2.0mm间距母座。板上同时预留了2对2PIN电源焊孔，其中一对电源焊孔与电源输入信号是直接连通的，另外一对电源焊孔是经过防反接保护之后出来的。SUE5板还对外提供一个5V电源输出接口，方便用户有需要时接散热风扇供电。下图是电源管脚信号与指示灯说明。

LED1：电源工作指示灯，上电后常亮；

LED2：视频信号检测锁定指示灯，SUE5板检测到视频源后成功锁定会常亮。如果该LED不亮，说明系统采集视频源失败；

LED3：视频编码工作指示灯，正常工作时闪烁。

2）AV接口、串口、USB口、网口、音频输出接口

AV-in：模拟音视频输入接口，6PIN 1.25mm间距座子，音频支持Mic in或Line in输入。

l ML(Mic in light)，音频Mic输入左声道；

l MR(Mic in right)，音频Mic输入右声道；

l LL(Line in light)，音频Line in左声道；

l LR(Line in right)，音频Line in右声道；

l GND，信号地；

l AV，模拟视频输入。

CFG-UART：配参串口，4PIN 1.25mm间距座子，用于SUE5板参数配置，可对接矽海达参数配置面板或其它上位机，各PIN脚信号参见上图。

Data-UART：数据串口，3PIN 1.25mm间距座子，传输波特率等参数可通过配参串口配置。SUE5板对接矽海达无线传输模块时，该数据串口用于单向透明数据传输。各PIN脚信号参见上图。

USB接口：4PIN 1.25mm间距座子，用于SUE5板软件升级维护。

Speaker：2PIN 1.25mm间距座子，SUE5板可通过Speaker接口接喇叭。SUE5板对接矽海达双向无线传输模块RCD或通过以太网口输入音频，对输入的音频进行解码播放，输出到喇叭上。PIN脚信号：

lSP：Speaker out-P

lSN：Speaker out-N

Ethernet：以太网接口，4PIN 1.25mm间距座子，各PIN脚信号参见上图。通常默认出货时，该接口座子不焊。

SUE5板应用搭配

1）SUE5板可与矽海达COFDM调制模块RCA、RCB、RC900、SEB1等堆叠组装在一起，形成不同功能的COFDM发射机，连接接口均为FPC_Main(26PIN flat cable软排线接口)。SUE5板也可与矽海达双向无线传输模块RCD堆叠组装在一起，形成双向无线传输视频发射机，连接接口也是FPC_Main接口。

                SUE5编码板对接矽海达RCB COFDM调制模块

              SUE5编码板对接矽海达RCD双向无线传输模块

SUE5板可通过CFG-UART接口与矽海达参数配置面板(SconA、SconB、SconC等）对接，进行运行参数设置。

                                                                              SUE5编码板对接RCB COFDM调制模块与SconA配参面板
