基站技术参数及应用简介

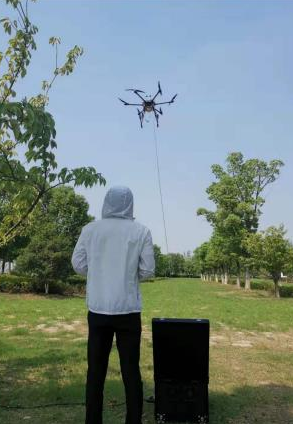

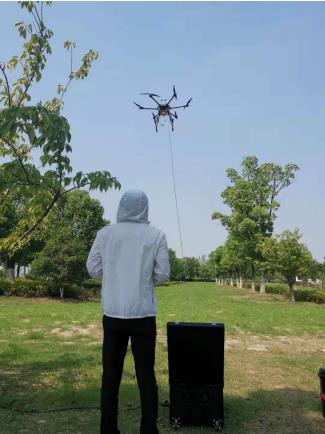

AirFly 100-5B-G单兵系留无人机供电基站主要与全球多种商业旋翼无人机及直升机组合成长航时飞行系统，飞行系统通过不同的挂载实现不同的应用场景，主要用于移动中继基站与高空长时间监控及应急照明。同时可以解决海事、消防、安防、电力、通讯及近空防卫等部门进行特种行业的应用需求的一个飞行器供电平台，具有完全独立自主生产权的创新产品。

目前主要配套DJI大疆M210及M600系列，进行5分钟快速组装、起飞、定点监控拍摄使用，其他满足功率的自主飞行系统也可以提供相应支架进行安装固定，及时起飞，延长滞空时间4-8小时。解决普通无人机平台续航时间有限，国外系留无人机价格贵、体积大，携带不方便、掉落安全隐患大等缺点。该基站可单人携带并操作，其性能与功能已达到国际领先水平。可随人、车、船等一切可移动设备转移地点目标。

系留供电基站主要控标点

1、有光纤

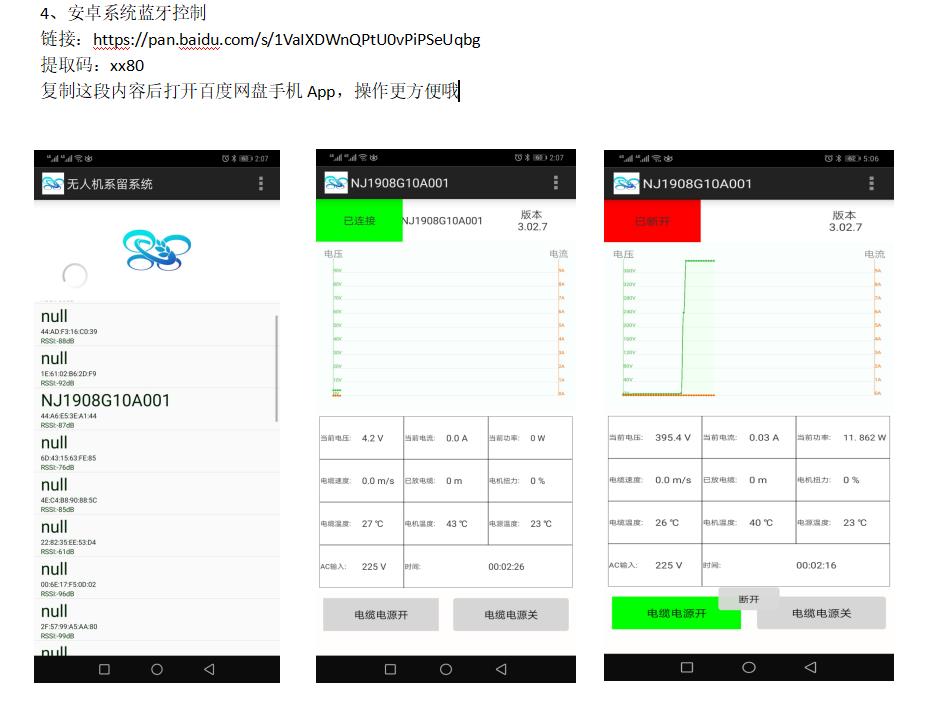

2、有手机蓝牙控制（选配）

3、全铝铣

4、输出电压可调节

5、显示屏有多个参数可显示

6、防触电安全设计

7、按照5000米海拔设计

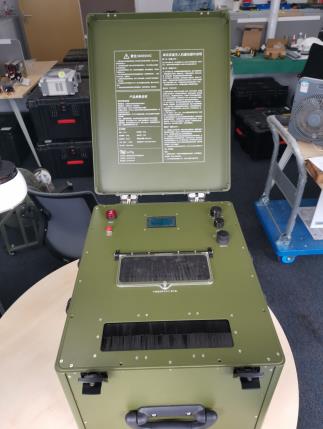

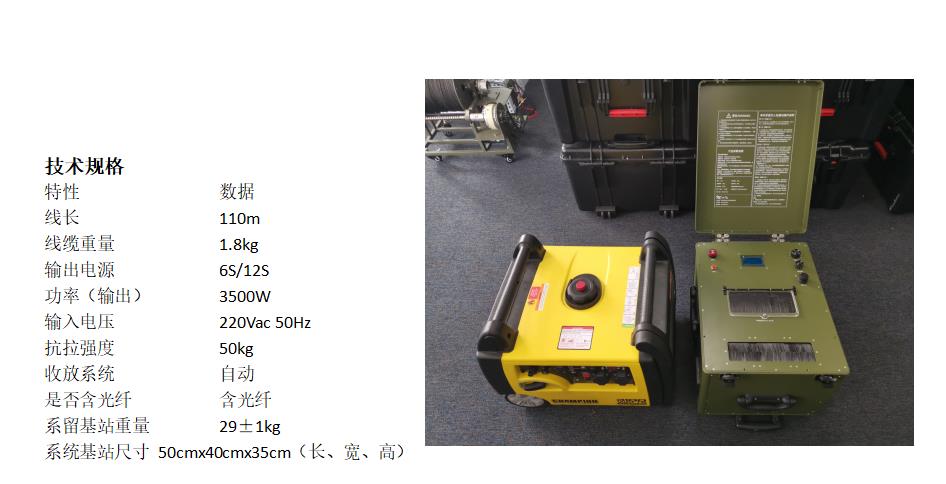

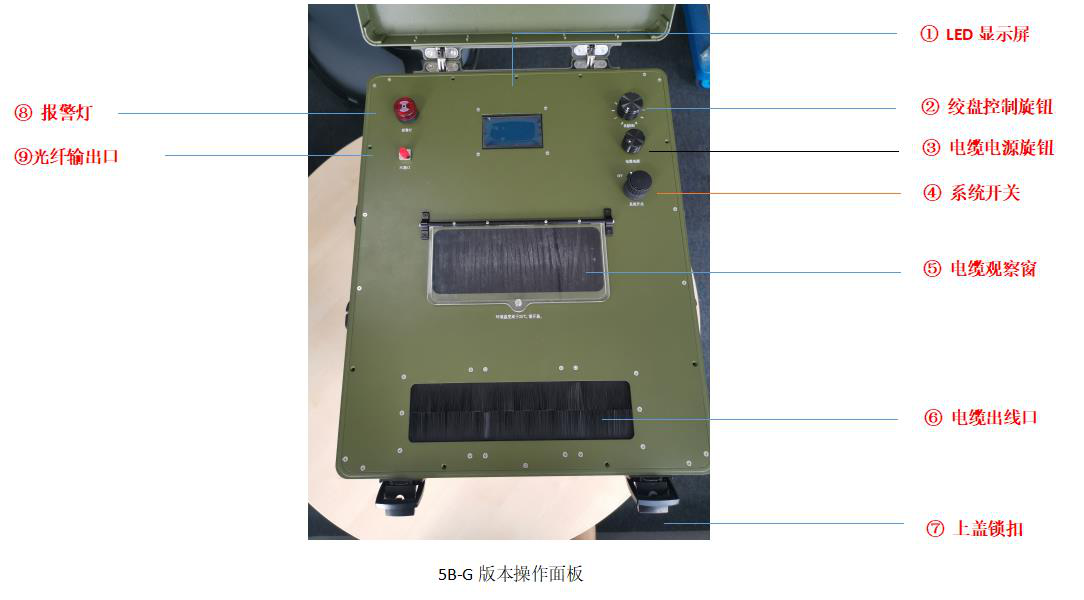

基站参数及组成

①LED显示屏：主要显示公司信息、产品型号、电流、电压、功率、温度、绞盘拉力、出线长度及报警码等；

②绞盘控制旋钮：0~9档，正常使用时到6.5档为最大，飞机悬停在4档左右，过大容易拉扯飞机；

③电缆电源旋钮：主要功能是长按3s电缆通电，再按3s电缆断电；轻按1s进入子菜单设置输入电压及报警功率；

④系统开关：ON开启状态接通整个设备供电，OFF关闭整个系统设备；长按中间按钮3S可复位系统；

⑤电缆观察窗：用于观察线缆出线状况；当环境温度高于25℃可以打开观察窗30°做散热口，降低设备内部温度；

⑥电缆出线口：毛刷里面有往复丝杠、电缆接头放置毛刷内，减少灰层及杂物进入；

⑧报警灯：当系统出现错误或者设置了防范警告时，会闪烁蜂鸣，需要轻按电缆电源解锁

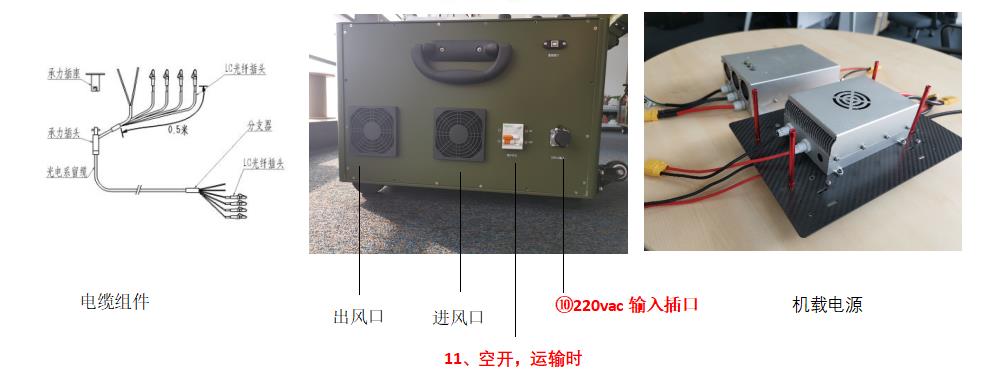

⑨FC接口：可外接地面站及需要的显示设备；⑩220vac输入插口：配合我公司提供的电源输入线，插入即可通电；

电缆组件：将地面电源400~500vdc高压电输入机载电源，可通过5~10A电流；

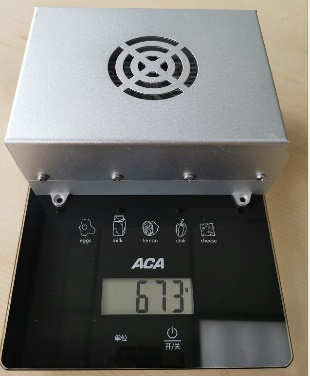

机载电源：将电缆输入的高压电转换成48vdc供给电机使用。

硬件及功能部分

强弱电分离，目前产品地面高压电（400~500V）有开关做隔离，可以使操作人员在收放线缆时免遭高压电击危险（很多厂家是开机电缆就输出高压400V~800V）

电缆可以实现自动收放线，可以调节收放线的拉力与速度，以配比不同起飞重量的飞机，收放线精度可以达到0.01m。

地面电源起始电压可调节范围在380-400V，高压补偿电压可调节范围400-450V，可以根据设定的电压范围值自动的给大载荷负载做电压补偿，增强飞机的载荷能力，目前可以达到100m载荷10kg的参数。

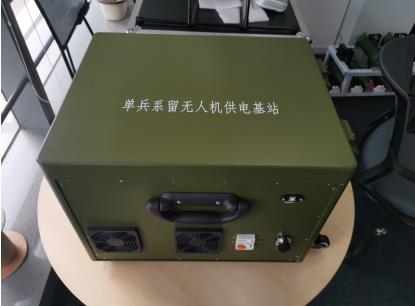

产品可以单人拖拉，搬运，外箱防水防盐雾潮湿等环境，全包装没有外孔，有效保护产品。

产品结构强度全部采购军工级结构标准，可以经受强烈震动环境条件下使用。

软件及功能部分

1、自检功能：判断各个模块的连接状态，可以及时定位问题，避免设备带病工作；

2、判断功能：启动判断绞盘收线位置是否正常，及时保护并提醒，避免开机状态绞盘被任意调节突然快速收线夹到手指带来危险（绞盘扭力可达150kg拉力）；

报警功能：系统可以准确记录收放线长度、输出电压、输出功率、实时温度采集，若超出设定值，会自动提示报警；使用时绞盘启动阶段绞盘未归位到0时，为减少人员手部受伤，系统会自动报警且飞机不能拉动线缆；线缆拉出90m、95m会自动报警，以免飞机拉过线缆长度断开。电缆断开报警，续接后可以直接恢复工作

4、电缆长度显示功能，可精确到0.1m（可以提升到0.01m）；

5、系统次要参数依次显示,主要有当前电压，功率，电流、箱体与绞盘工作温度；

6、电压自动跟随功能，保证远端电压不变，自动补偿，功能外设，用户可根据实际负载手动调节电压；

链接：https://pan.baidu.com/s/1VaIXDWnQPtU0vPiPSeUqbg

提取码：xx80
