简介:BDQ400-24WS系列是 DC-DC 直流模块电源,9-40Vdc 输入,输出功率 400W;是工业标准四分之一砖封装和引脚,外形结构为全密封式,功率密度高,满足GJB181B。

特点:
额定输出功率:400W
典型效率:94%
输出纹波及噪音:100mVp-p
逻辑电平遥控开关机(正逻辑默认,负逻辑后缀带-N)
输出电压微调
输入欠压保护
输出过压保护(可自动恢复)
输出过流及短路保护(可自动恢复)
过温保护(可自动恢复)
输入输出抗电强度:2250Vdc

工作基板温度:-40℃+100℃(H 级)   -55℃-+100℃(M 级)

MTBF≥2,000,000H(Telcordia Tcase="25℃,24Vdc" 输入,满载输出,外加贴散热器)

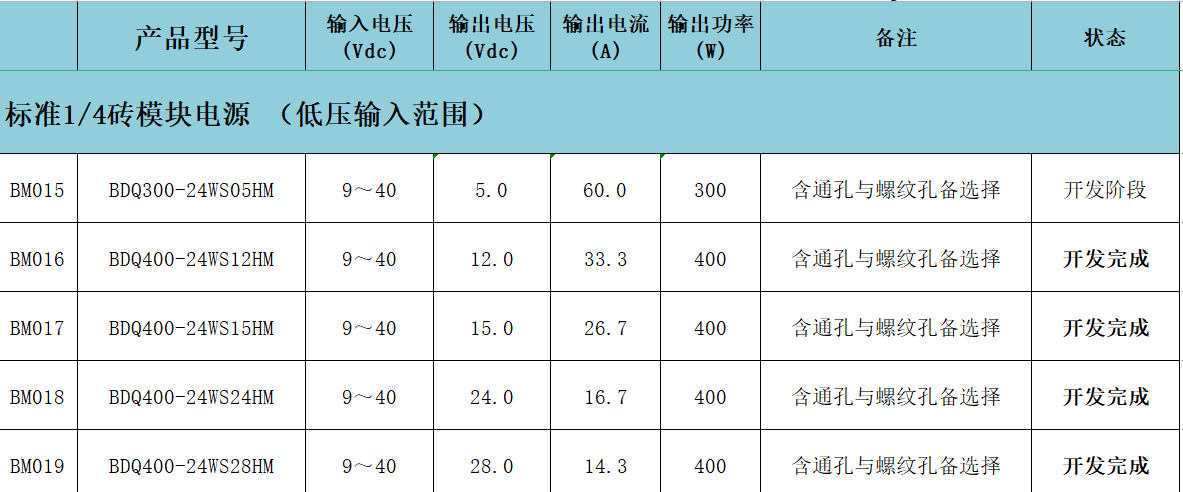

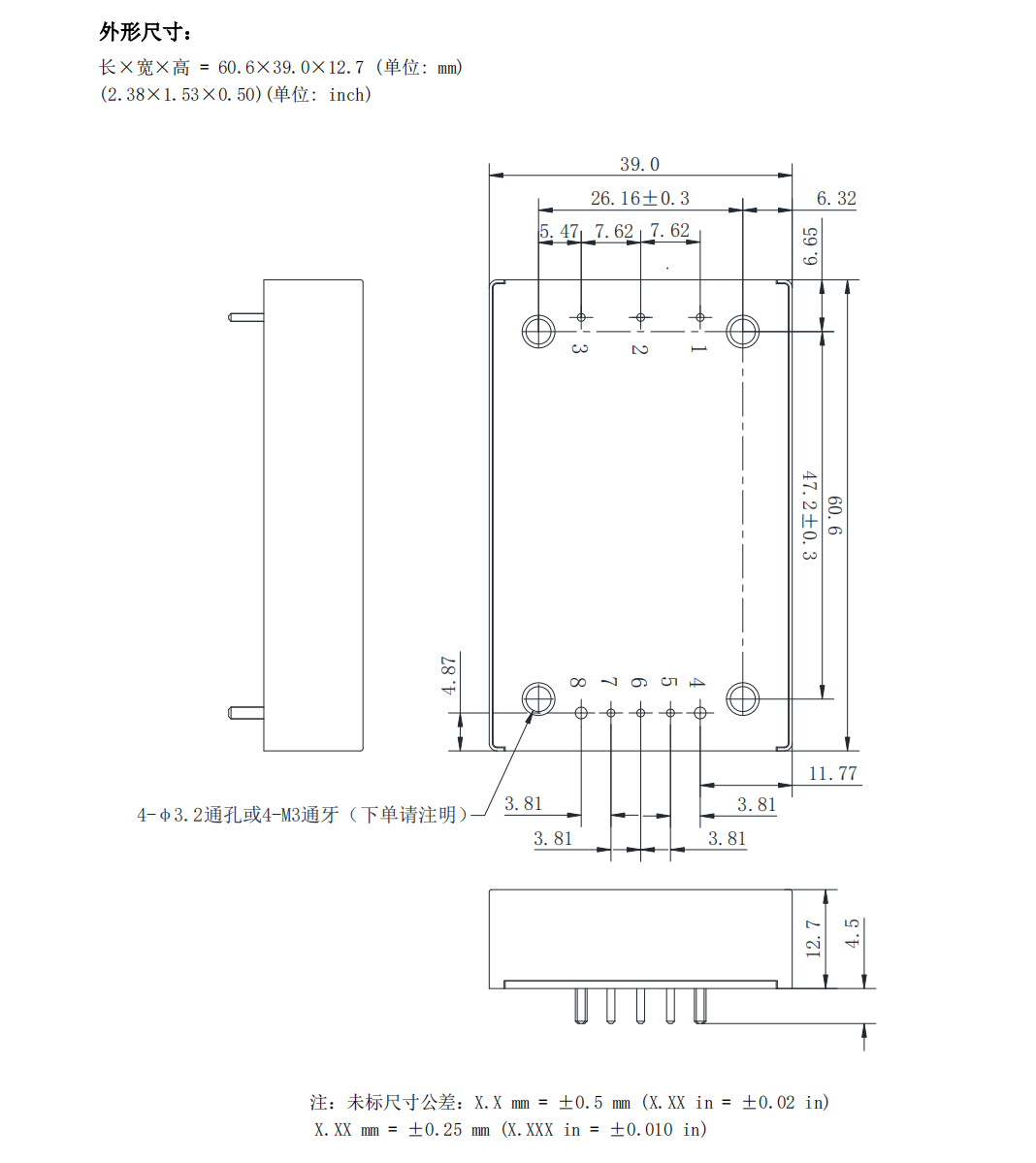

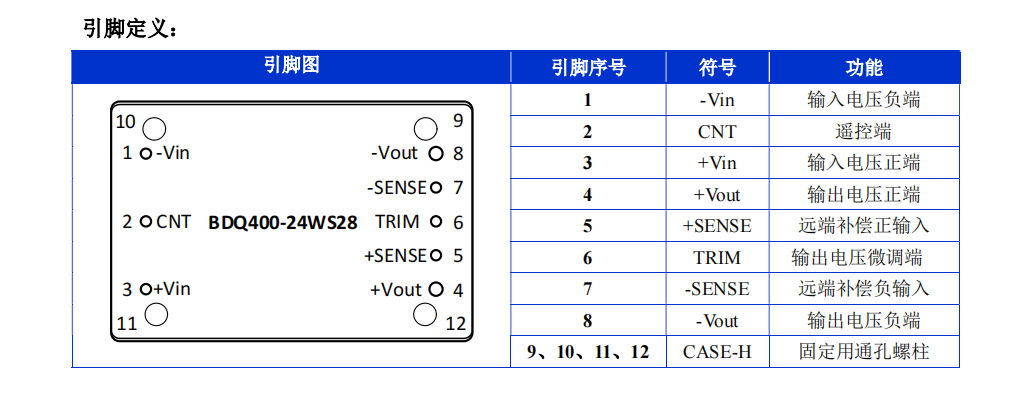

工业标准尺寸: 60.6mm×39.0mm×12.7mm (2.38in×1.53in×0.5in)


电气特性

项目

最小值

典型值

最大值

单位

备注/条件

环境条件

工作基板温度

-40


+100

H 级

-55


+100

M 级

GJB150.3-86 第三部份(高温实验) GJB150.4-86 第四部份(低温实验)

储存温度

-55


+105

H 级

-65


+125

M 级

GJB 360B-2009 方法 107 温度冲击实验

相对湿度

5


95

%

无冷凝

储存湿度

5


95

%

无冷凝

插针焊接温度



260

波峰焊接, 时间小于 10s



425

烙铁焊接, 时间小于 5s

大气压力

54


106

kPa


MTBF

2×106



H

Telcordia Tcase="25℃,24Vdc" 输入, 满载输出,贴散热片

海拔高度



5000

m


输入特性

输入工作电压范围

9

24

40

Vdc


允许输入最高非工作电压



50

Vdc

连续输入,不损坏

允许输入浪涌电压



50

Vdc

瞬态(1s)

最大输入电流



28

A

Vin=9Vdc,输出 200W,参照图(2)功率降额曲线

空载输入电流


270


mA

Vin=24Vdc,输出空载

待机输入电流


20

30

mA


输入瞬态冲击电流




A2s


输入反射纹波电流


500


mA

Vin=24Vdc,输出满载,Ta=25℃,

测试方法见图(10)

遥控电流



1

mA


正逻辑

遥控开启电平

2.4


18

Vdc

正逻辑:CNT 接低电平时模块停止输出; CNT 接高电平或悬空时模块正常输出

遥控关断电平

0


0.8

Vdc

输入欠压保护

欠压关断电平

6.5

7.5

8.5

Vdc

输出满载

欠压恢复电平

7.0

8.0

9.0

Vdc

输出满载

欠压保护回差


0.5


Vdc


输入外接电容

470



µF

固态电容或低 ESR 电解电容,耐压≥63V

输出特性

输出电压范围

27.30

28.00

28.70

Vdc

包括全电压、电流和温度范围

输出电压整定值范围

27.72

28.00

28.28

Vdc

Vin=24Vdc,输出半载,Ta=25℃

输出电压可调范围

-20


+10

%





电压调整率



±0.2

%

输出满载

负载调整率



±0.5

%

Vin=24Vdc

效率

50%负载

93.5

95


%

Vin=24Vdc,Tcase=25℃,外贴散热器

100%负载

92.5

94


%

输出电流

0


14.3

A


输出过流保护

15.5

16.5

18.5

A

Vin=16~40Vdc,打嗝,可自动恢复

输出过压保护

33

35

40

Vdc

打嗝,可自动恢复

输出纹波及噪音


100


mVp-p

测试方法参照图(11)

输出外接电容


660


µF

高分子钽电容或固态电容,或低 ESR 电解电容(-55℃器件),耐压≥35V

输出容性负载



4700

µF

纯阻性负载测试,钽电容或低 ESR 电解电容,耐压≥35V

开机延时时间


200

250

ms

开机到输出电压上升至 10%的时间

CNT 开机延时时间


3

5

ms

CNT 开机到输出电压上升至 10%的时间

输出电压上升时间


16

20

ms

输出电压从 10%上升至 90%的时间

开关机输出电压过冲幅度



±3

%


遥控开关机输出电压过冲幅度



±3

%


瞬态响应

过冲幅度


200

250

mV

di/dt=0.1A/µs,25%-50%-25%, 50%-75%-50%负载阶跃变化

恢复时间


500

900

µs

过冲幅度


200

250

mV

di/dt=2.5A/µs,25%-50%-25%, 50%-75%-50%负载阶跃变化

恢复时间


500

900

µs

其它特性
