  • 1/8砖 200W 机载模块电源

1/8砖 200W 机载模块电源

面议

品牌:KY

  • 上海梁泓科技有限公司

    普通商家
  • 经营模式:零部件制造商
  • 地区:中国上海市金山区
  • 地址:上海市金山区山阳镇浦卫公路16299弄11号1层120室X8

产品详情

产品参数

产品图片

简介:BE200-24WS系列是DC-DC直流模块电源,9-40Vdc输入,输出功率200W;是工业标准八分之一砖封装和引脚,外形结构为全密封式,功率密度高,满足GJB181B。


特点

额定输出功率:200W

典型效率:94.0%

输出纹波及噪音:100mVp-p

逻辑电平遥控开关机(正逻辑默认,负逻辑后缀带-N

输出电压微调

输入欠压保护

输出过压保护(可自动恢复)

输出过流及短路保护(可自动恢复)

过温保护(可自动恢复)

输入输出抗电强度:2250Vdc

工作基板温度: -40℃~+100℃(H级)   -55℃~+100℃(M级)MTBF2,000,000HTelcordia Tcase="25℃,24Vdc输入,满载输出,外加贴散热器)

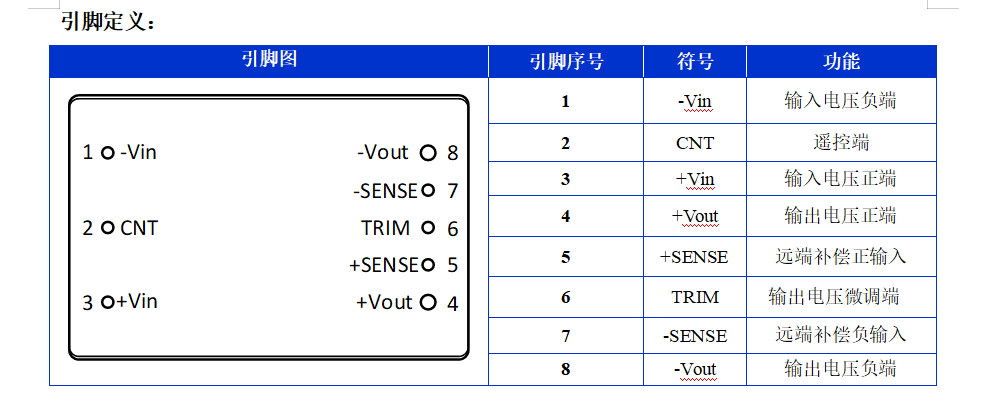

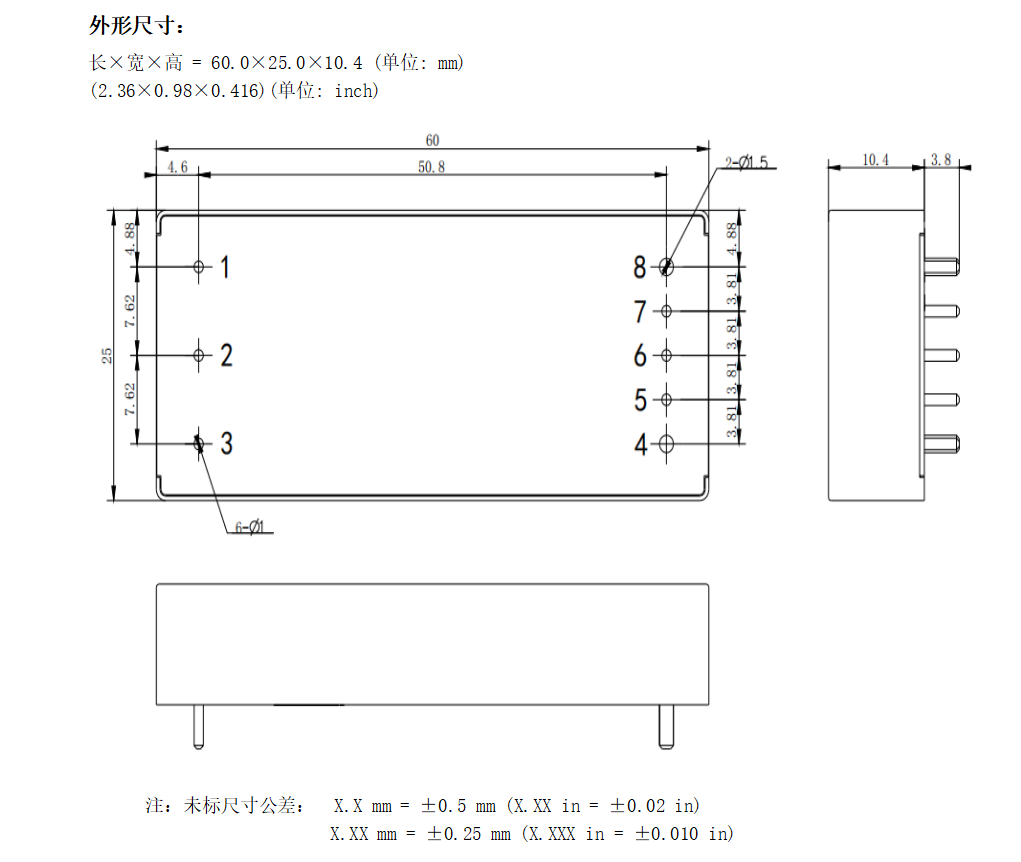

工业标准尺寸:60.0mm×25.0mm×10.4mm(2.36in×0.98in×0.416in)

电气特性

项目

最小值

典型值

最大值

单位

备注/条件

环境条件

工作基板温度

-40

+100

H级

-55

+100

M级

GJB150.3A(高温实验)

GJB150.4A(低温实验)

储存温度

-55

+105

H级

-65

+125

M级

GJB 360B-2009方法107温度冲击实验

相对湿度

5

95

%

无冷凝

储存湿度

5

95

%

无冷凝

插针焊接温度

260

波峰焊接, 时间小于10s

425

烙铁焊接, 时间小于5s

大气压力

54

106

kPa

MTBF

2×106

H

Telcordia Tcase=25℃24Vdc输入,

满载输出贴散热片

海拔高度

5000

m

输入特性

输入工作电压范围

9

24

40

Vdc

允许输入最高非工作电压

45

Vdc

连续输入,不损坏

允许输入浪涌电压

50

Vdc

瞬态(1s)

最大输入电流

15

A

Vin=9Vdc,输出100W,参照图(7)功率降额曲线

空载输入电流

180

mA

Vin=24Vdc,输出空载

待机输入电流

20

30

mA

输入反射纹波电流

500

mA

Vin=24Vdc,输出满载,Ta=25℃,

测试方法见图(10)

遥控电流

1

mA

逻辑

遥控开启电平

2.4

18

Vdc

逻辑:CNT接低电平时模块停止输出;CNT接高电平或悬空时模块正常输出

遥控关断电平

0

0.8

Vdc

输入欠

压保护

欠压关断电平

6.5

7.5

8.5

Vdc

输出满载

欠压恢复电平

7.0

8.0

9.0

Vdc

输出满载

欠压保护回差

0.5

Vdc

输入外接电容

470

µF

固态电容或ESR电解电容耐压63V

输出特性

输出电压范围

23.70

24.00

24.30

Vdc

包括全电压、电流和温度范围

输出电压整定值范围

23.82

24.00

24.18

Vdc

Vin=24Vdc输出半载,Ta=25℃

输出电压可调范围

-20

+10

%

电压调整率

±0.2

%

输出满载

负载调整率

±0.5

%

Vin=24Vdc

效率

50%负载

93.5

94.5

%

Vin=24Vdc,Tcase=25℃,外贴散热器

100%负载

93.0

94.0

%

输出电流

0

8.33

A

输出过流保护

9.0

12.0

15.0

A

Vin=1640Vdc打嗝可自动恢复

输出过压保护

27.5

29.5

31.5

Vdc

打嗝可自动恢复

输出纹波噪音

100

mVp-p

测试方法参照11

输出外接电容

660

1000

µF

高分子钽电容或固态电容,或低ESR电解电容-55器件),耐压35V

输出容性负载

3300

µF

纯阻性负载测试,钽电容或低ESR电解电容耐压35V

开机延时时间

200

250

ms

开机到输出电压上升至10%的时间

CNT开机延时时间

5

10

ms

CNT开机到输出电压上升至10%的时间

输出电压上升时间

20

30

ms

输出电压10%上升至90%的时间

开关机输出电压过冲幅度

±3

%

遥控开关机输出电压过冲幅度

±3

%

瞬态

响应

过冲幅度

300

350

mV

di/dt=1A/µs,25%-50%-25%,负载阶跃变化

恢复时间

500

800

µs

过冲幅度

300

350

mV

di/dt=1A/µs,50%-75%-50%,负载阶跃变化

恢复时间

500

900

µs
