1/16砖50W 机载电源模块 可100%国产化 满足GJB181B
品牌：KY
产品详情
产品参数
产品图片

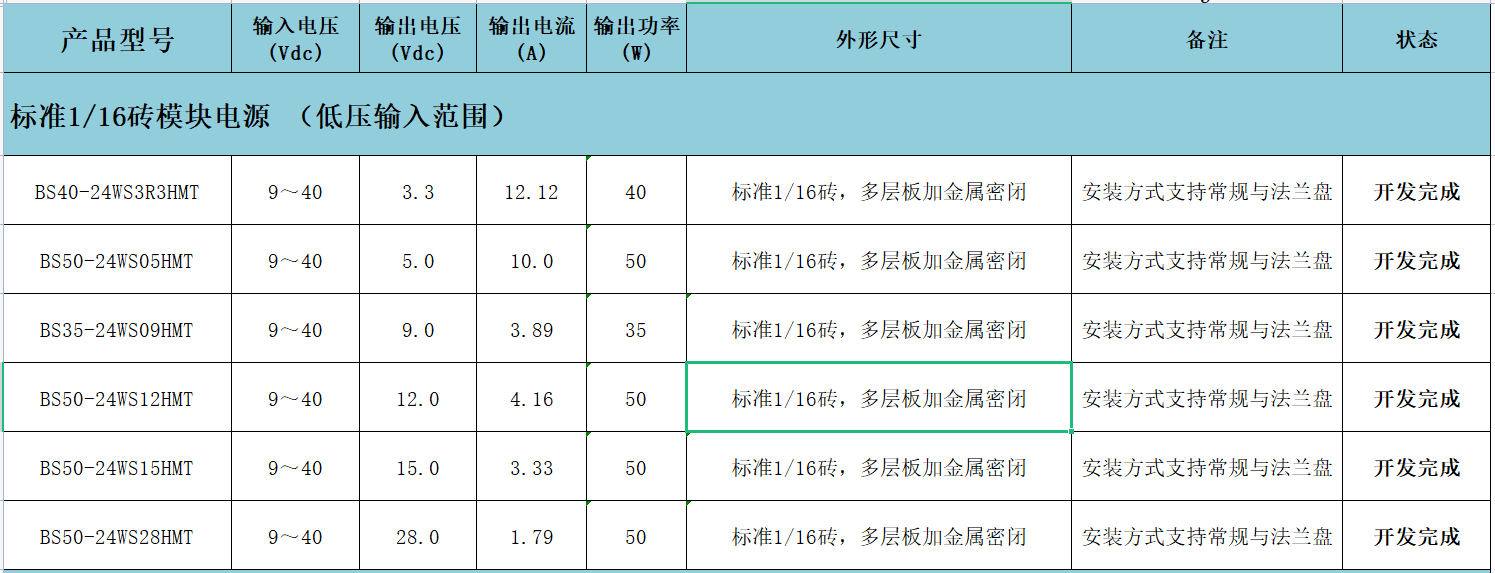

简介：BS50-24WS系列是DC-DC直流模块电源，9-40Vdc输入，输出功率50W；是工业标准十六分之一砖封装和引脚，外形结构为全密封式，功率密度高，满足GJB181B。
特点：
额定输出功率：50W
典型效率：89.5%
输出纹波及噪音：50mVp-p
逻辑电平遥控开关机（正逻辑默认，负逻辑后缀带-N）
输出电压微调
输入欠压保护
输出过压保护 (可自动恢复)
输出过流及短路保护（可自动恢复）
过温保护（可自动恢复）
输入输出抗电强度：2250Vdc
工作基板温度：-40℃+100℃ H级
-55℃－+100℃ M级
MTBF≥2,000,000H (Telcordia Ta="25℃，24Vdc输入，满载输出,外加贴散热器)
工业标准尺寸（传统式）：36.5mm×26.2mm×12.7mm(1.43in×1.03in×0.5in)

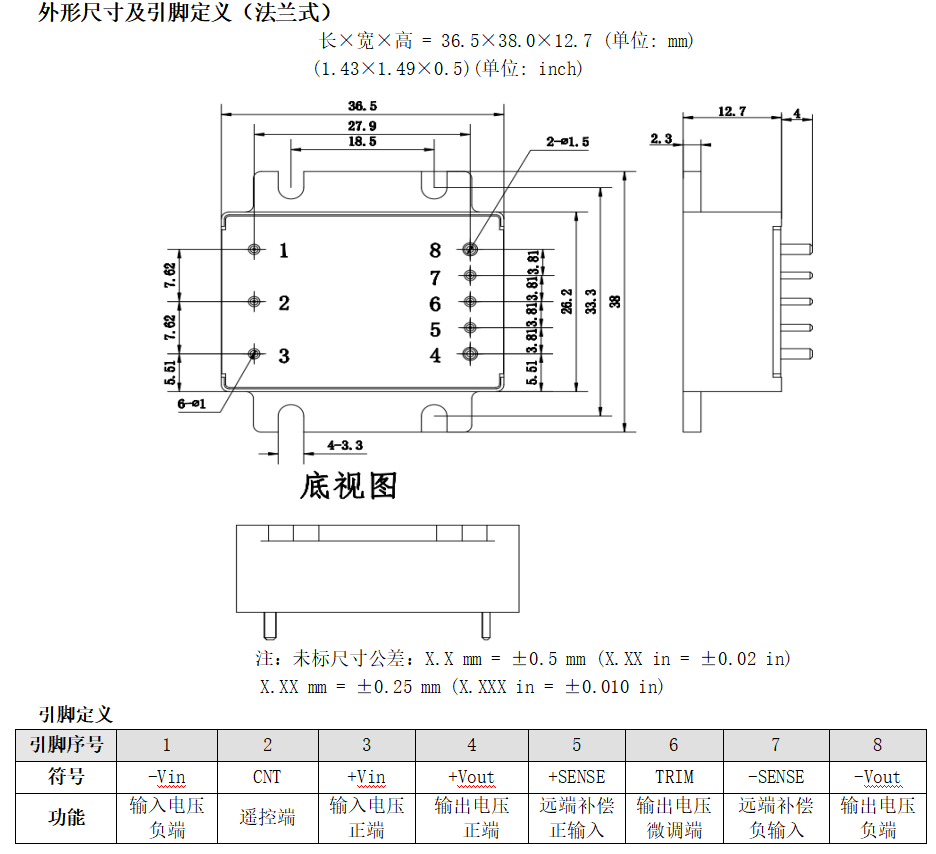

工业标准尺寸（法兰式）：36.5mm×38.0mm×12.7 mm(1.43×1.49×0.5 inch)
项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注/条件 | |
环境条件 | ||||||
工作基板温度 | -40 | 25 | +100 | ℃ | H级 | |
-55 | 25 | +100 | M级 GJB150.3-86第三部份（高温实验） GJB150.4-86第四部份（低温实验） | |||
储存温度 | -55 | 25 | +105 | ℃ | H级 | |
-65 | +125 | M级 GJB 360B-2009方法107温度冲击实验 | ||||
湿热实验 | 30℃-60℃:95%，24H/循环，循环次数10次% | GJB150.9-36耐温实验（M级） | ||||
盐雾试验 | NaC1: (5±1)%,PH:6.5-7.2(35±2℃),96H | GJB360A-96,方法101《盐雾实验》试验条件A（M级） | ||||
震动试验 | (15-2000)Hz,/Hz(100-300)Hz,+4db/OTC,(1000-2000)Hz,-6db/OTC每轴向一小时 | GJB150.16-86震动实验2.3.5（M级） | ||||
冲击实验 | 后峰锯齿波20g ，11m每轴向3次，共18次 | GJB150.18-86实验二，五，六，基本冲击（M级） | ||||
相对湿度 | 5 | 95 | % | 无冷凝 | ||
储存湿度 | 5 | 95 | % | 无冷凝 | ||
插针焊接温度 | 260 | ℃ | 波峰焊接, 时间小于10s | |||
425 | ℃ | 烙铁焊接, 时间小于5s | ||||
大气压力 | 54 | 106 | kPa | |||
MTBF | 2×106 | H | Telcordia Ta="25℃，24Vdc输入， 满载输出，贴散热片 | |||
海拔高度 | 5000 | m | ||||
输入特性 | ||||||
输入工作电压范围 | 9 | 24 | 40 | Vdc | ||
允许输入最高非工作电压 | 45 | Vdc | 连续输入，不损坏 | |||
允许输入浪涌电压 | 50 | Vdc | 瞬态（1s） | |||
最大输入电流 | 6.6 | A | Vin=9Vdc，输出满载 | |||
空载输入电流 | 25 | mA | Vin=24Vdc，输出空载 | |||
待机输入电流 | 8.5 | mA | ||||
输入瞬态冲击电流 | 5 | A2s | ||||
输入反射纹波电流 | 30 | 50 | mA | Vin=24Vdc，输出满载，Ta=25℃, 测试方法见图(7) | ||
遥控电流 | 2 | mA | ||||
正逻辑 | 遥控开启电平 | 2.4 | 18 | Vdc | 正逻辑：CNT接低电平时模块停止输出；CNT接高电平或悬空时模块正常输出 | |
遥控关断电平 | -0.7 | 0.7 | Vdc | |||
输入欠 压保护 | 欠压关断电平 | 6.5 | 7.5 | 8.5 | Vdc | 输出满载 |
欠压恢复电平 | 7.0 | 8.0 | 9.0 | Vdc | 输出满载 | |
欠压保护回差 | 1.0 | Vdc | ||||
输入外接电容 | 100 | µF | 低ESR电解电容，耐压≥63V | |||
输出特性 | ||||||
输出电压范围 | 4.82 | 5.0 | 5.18 | Vdc | ||
输出电压整定值范围 | 4.9 | 5.0 | 5.1 | Vdc | Vin=24Vdc，输出半载，Ta=25℃ | |
输出电压可调范围 | -20 | +10 | % | |||
输出电压精度 | ±1 | % | 包括全电压、电流和温度范围 | |||
电压调整率 | ±1 | % | 输出满载 | |||
负载调整率 | ±1 | % | Vin=24Vdc | |||
效率 | 50%负载 | 87.0 | 89.0 | % | Vin=24Vdc，Ta=25℃，外贴散热器 | |
100%负载 | 88.0 | 89.5 | % | |||
输出电流 | 0 | 10.0 | A | |||
输出过流保护 | 10.5 | 12.5 | 14.5 | A | 打嗝，可自动恢复 | |
输出过压保护 | 7.0 | 9.0 | Vdc | 打嗝，可自恢复 | ||
输出纹波及噪音 | 50 | mVp-p | 测试方法参照图（8） | |||
输出外接电容 | 220 | µF | 高分子钽电容或低ESR电解电容（-55度器件），耐压≥16V (低温-40℃以下条件下须加2PCS 220uF/16V) | |||
输出容性负载 | 3300 | µF | 纯阻性负载测试，钽电容或低ESR电解电容，耐压≥16V | |||
开机延时时间 | 6 | 10 | ms | 开机到输出电压上升至10%的时间 | ||
CNT开机延时时间 | 5 | 10 | ms | CNT开机到输出电压上升至10%的时间 | ||
输出电压上升时间 | 4 | 8 | ms | 输出电压从10%上升至90%的时间 | ||
开关机输出电压过冲幅度 | ±5 | % | ||||
遥控开关机输出电压过冲幅度 | ±5 | % | ||||
瞬态 响应 | 过冲幅度 | 200 | 250 | mV | di/dt=0.1A/µs，25%-50%-25%， 50%-75%-50%负载阶跃变化 | |
恢复时间 | 200 | 400 | µs | |||
过冲幅度 | 200 | 250 | mV | di/dt=1.0A/µs，25%-50%-25%，50%-75%-50%负载阶跃变化 | ||
恢复时间 | 200 | 400 | µs | |||
