自组网SDR宽带自组网电台多跳测速

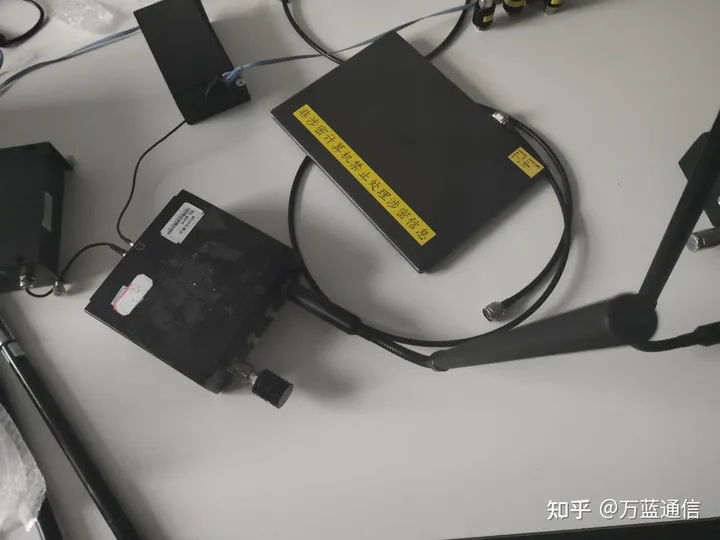

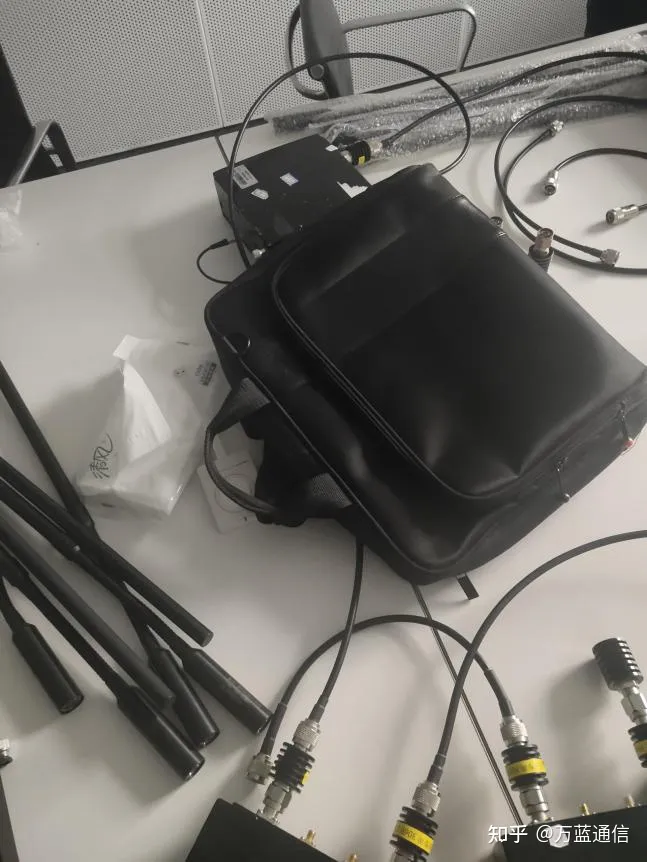

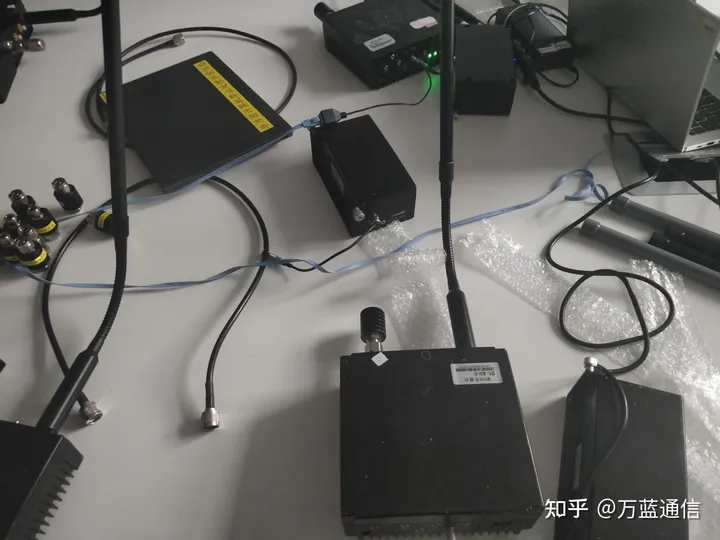

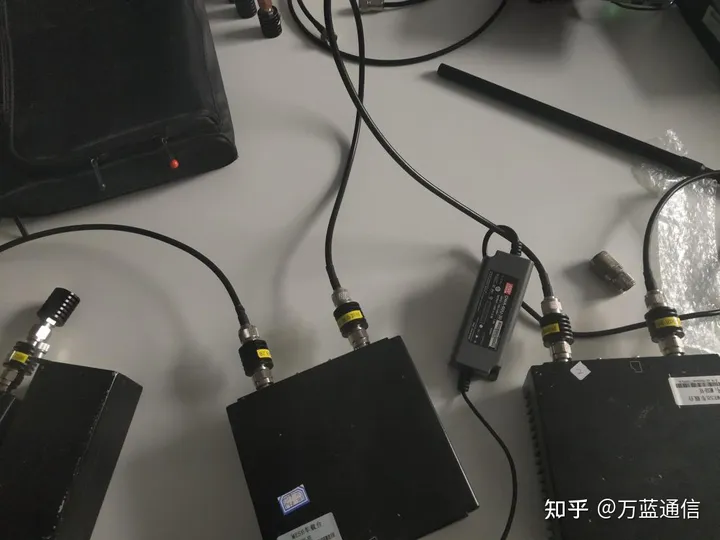

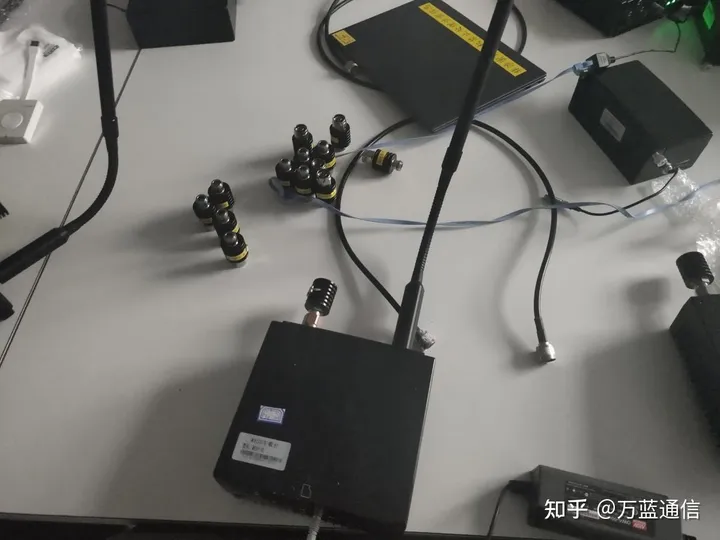

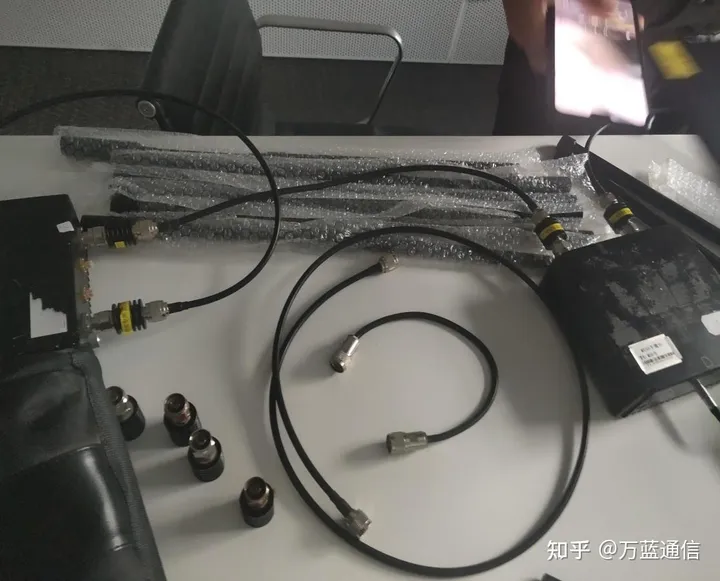

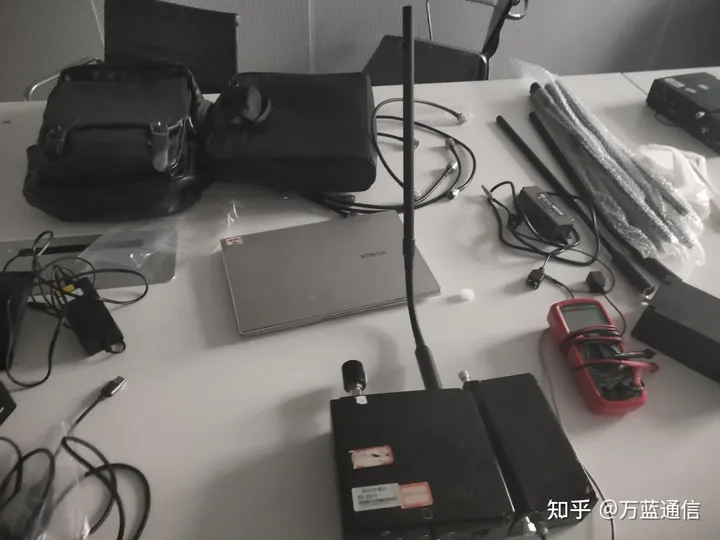

三，测试图片（空口、分集模式）
闭口测试数据（增加空间复用）
7.测试结论空口分集模式下在不使用空间复用状态下测试9跳速率偏低在5.8M左右，使用空间复用状态下反而使速率降低更多，大约在不到1M，效果变得很差，空口模式下，底噪和信噪比达不到空间复用使用要求。
万蓝通信
专业的无线自组网产品生产商
SDR系列宽带自组网电台9跳测速带宽
一、测试概述根据客户需求测试 SDR 系列自组网电台在 10个电台，9跳链状拓扑条件下的最大传输速率测试报告。
二、测试环境测试时间：2024年12月27日
测试地点：宏福科技园
测试设备：
| 1 | MESH 电台 | 北京万蓝 | ANYMESH-SDR-A2 | 10 |
| 2 | 笔记本电脑 | 华为 | 荣耀 | 2 |
设备参数配置
| 1 | 20MHz | 510-678MHz | 2.11.2-rc9-M0059 | 10 |
测试软件使用iperf UDP模式下进行数据灌包测试

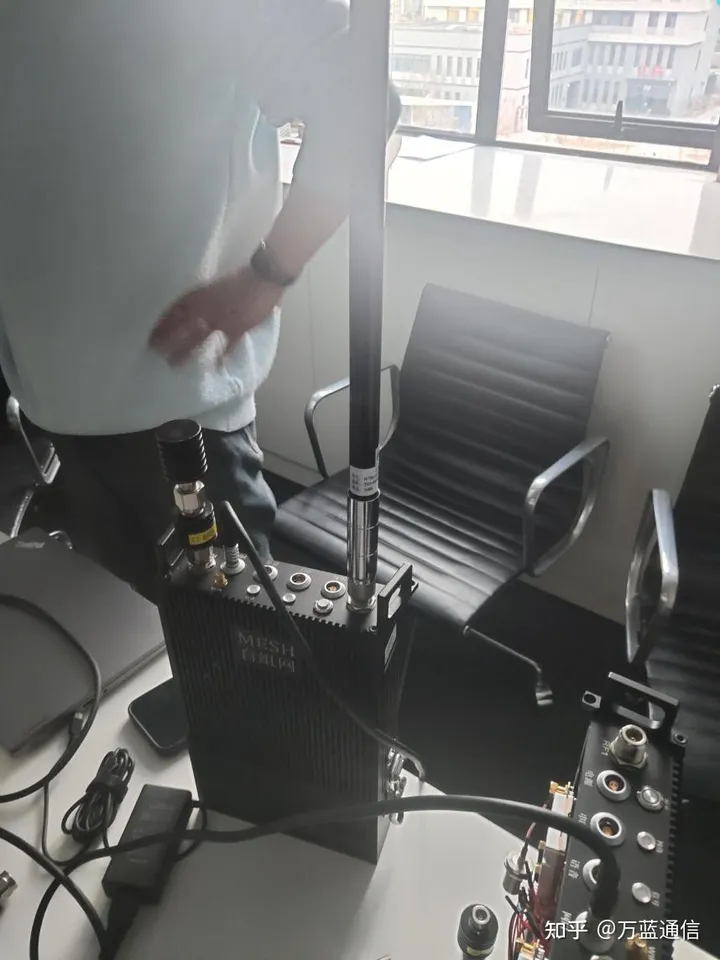

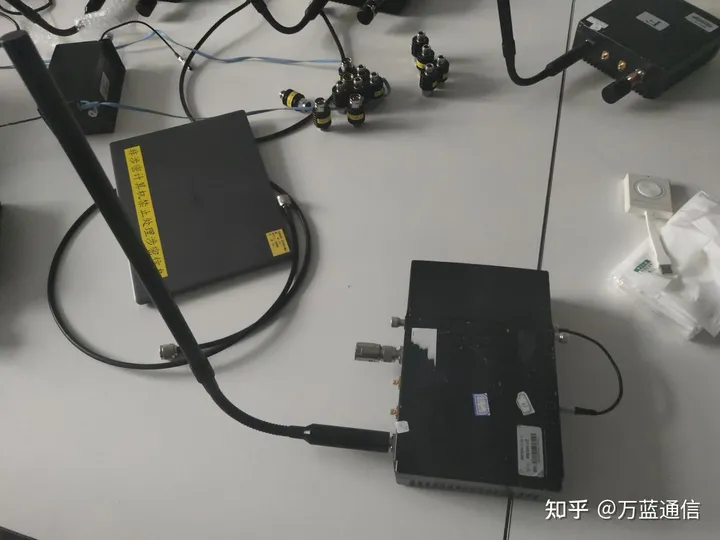

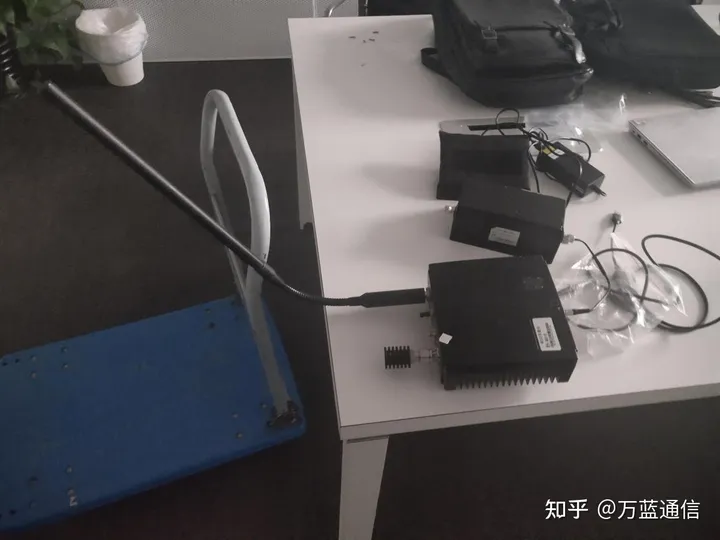

空口分集测试：
将每台设备天线接口分别接一根全向天线，另一接口分别接一个衰减器堵头，把每跳设备设置成合适的发射功率，使用软件链路剔除功能通过指定路由将链路形成链状网拓扑，查看链路质量，调整发射功率把链路调试到最优状态，进行灌包测试。

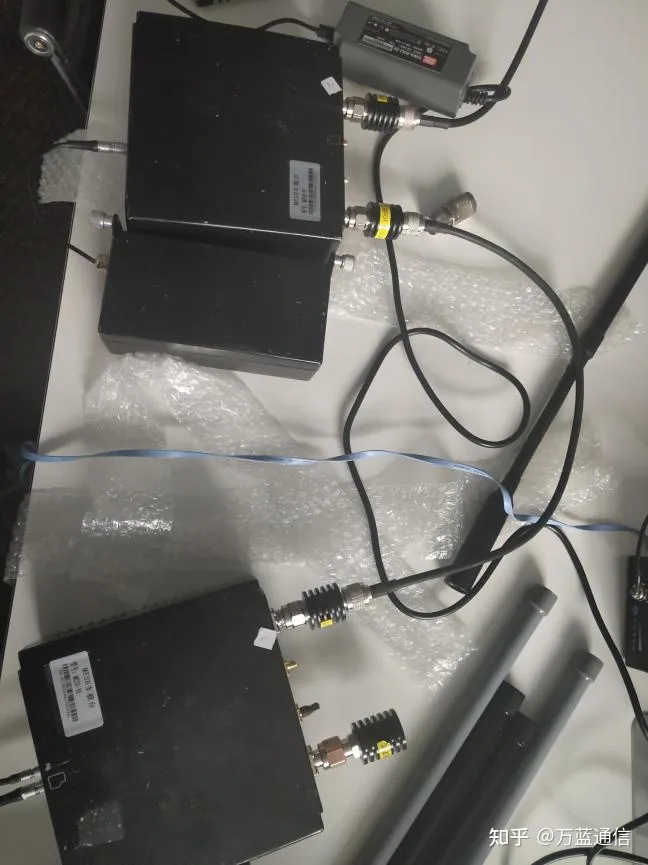

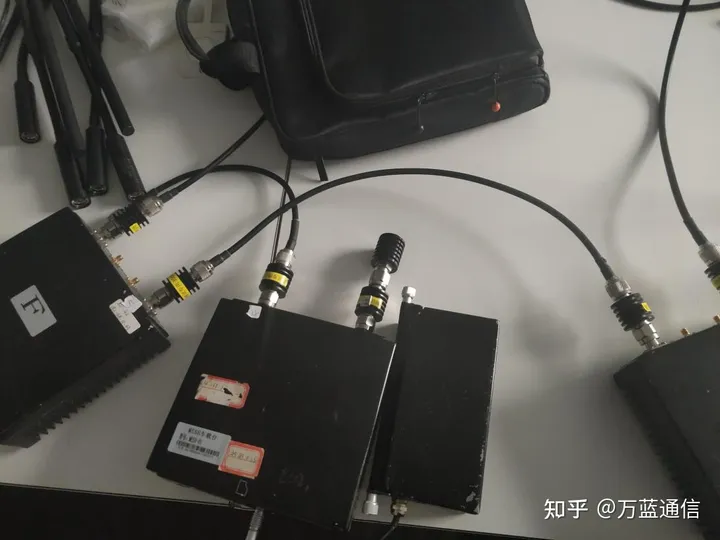

闭口分集测试：
将每跳设备天线接口分别通过衰减器馈线连接，形成10台9跳链状网，把设备每跳链路质量通过调整发射功率把链路到最优状态，进行灌包测试。

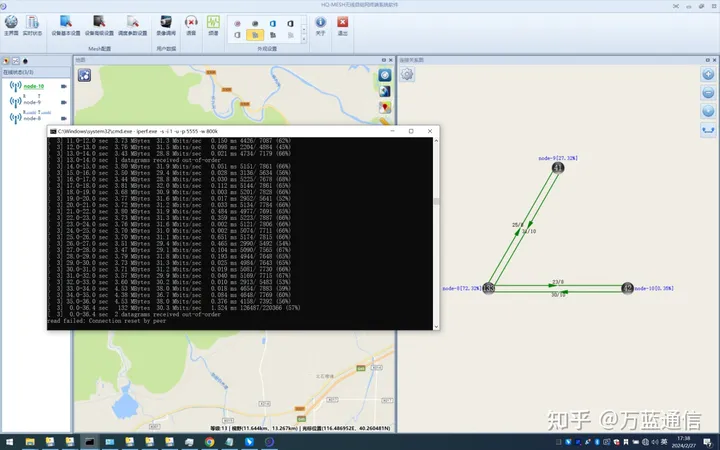

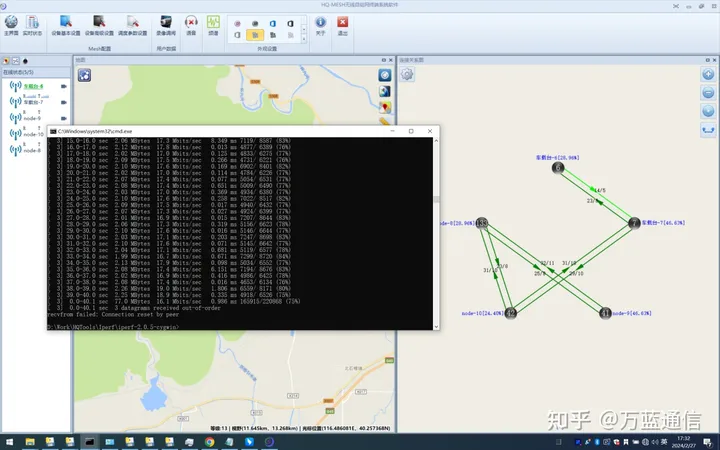

闭口点对点测速
闭口2跳3个节点
闭口3跳4个节点
闭口4跳5个节点
闭口5跳6个节点
闭口 6跳7个节点
闭口7跳8个节点
闭口8跳9个节点
闭口9跳10个节点

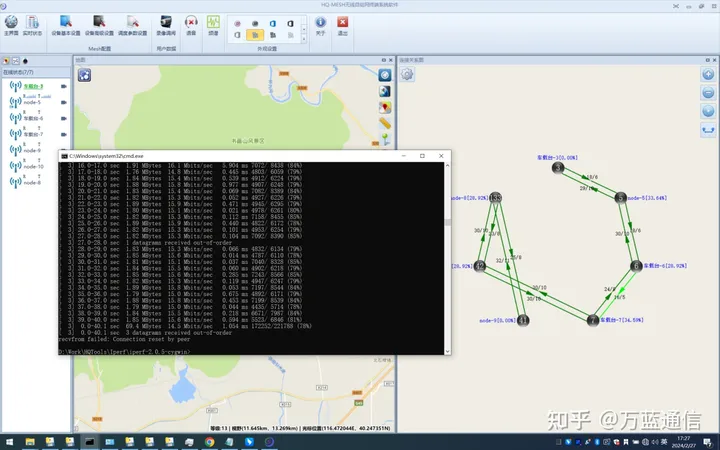

空口9跳10个节点速率图
六.测试结果闭口测试数据（增加空间复用）
| 传输速率 | 76.7Mbps | 30.3Mbps | 18.8Mbps | 16.1Mbps | 14.7Mbps |
| 跳数 | 6 跳 | 7 跳 | 8跳 | 9 跳 | |
| 传输速率 | 14.5Mbps | 14.1Mbps | 13.5Mbps | 10.1Mbps |
空口测试数据（未增加空间复用）
| 传输速率 | 未测 | 未测 | 未测 | 未测 | 未测 |
| 跳数 | 6 跳 | 7 跳 | 8跳 | 9 跳 | |
| 传输速率 | 未测 | 未测 | 未测 | 5.84Mbps |
闭口分集模式下不增加空间复用速率和空口模式的速率大致相同，增加空间复用后速率变高，9跳状态下速率可达到10M以上，空间复用起作用，使用空间复用模式下前3跳速率衰减2分之1左右，在第3跳以后每跳速率衰减速率在4分之1左右。
