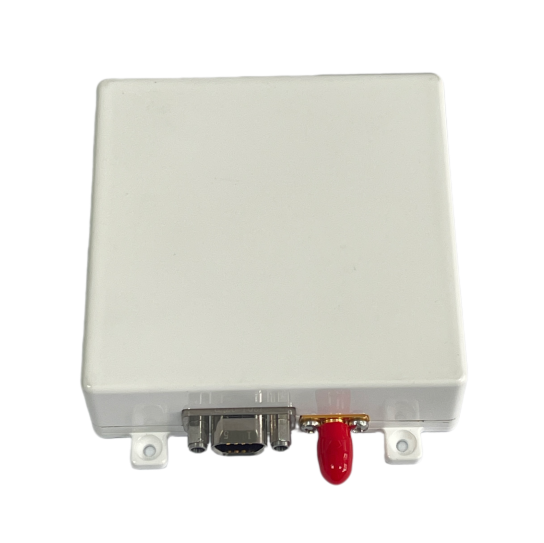

产品介绍：ZH-MC1406是公司完全自主知识产权的小型化卫星导航四阵列抗干扰天线，尺寸仅为65mm*65mm*19.4mm，支持B1L1频点四阵列宽带抗干扰功能，B1L1频点最大抗宽带干扰个数为3，可抑制B1L1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC1406采用全屏蔽结构设计，广泛适用于机载、D载等复杂电磁环境的集成应用。

产品特点：功能全、性能高、功耗低、重量轻、体积小

产品全称：ZH-MC1406小型化四阵列抗干扰天线

电气性能指标
性能指标：
抗干扰频点：              BDS-B1 /GPS-L1
抗干扰能力：              B1L1: 单干≥100dB  三干≥90dB

射频输出功率：           -70±5dBm
电气特性：
输入电压：               DC 5V±0.5V
平均功耗：               7.5W
物理特性：
供电接口：               J30J-9ZKP
射频接口：               SMA-K
尺寸：                      65×65×19.4mm
重量：                      ≤140g
工作温度：               -40～65℃

贮存温度：               -55～75℃

接口定义

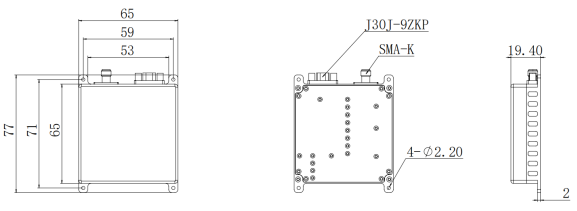

结构安装
