产品介绍：ZH-MC1410是公司完全自主知识产权的卫星导航四阵列抗干扰天线，支持B3或B1L1频点四阵列宽带抗干扰功能，且B3或B1L1频点最大抗宽带干扰个数为3，可抑制B3或B1L1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC1410采用全屏蔽结构设计，广泛适用于机载、D载等复杂电磁环境的集成应用。

产品特点：功能全、性能高、功耗低、重量轻、体积小

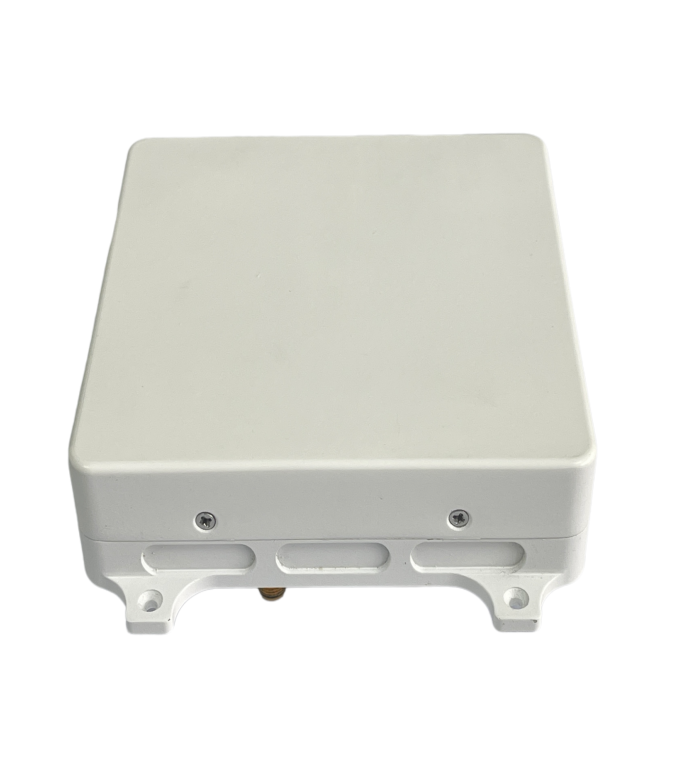

产品全称：ZH-MC1410四阵列抗干扰天线

电气性能指标
性能指标：
抗干扰频点：          BDS-B3
                              BDS-B1/GPS-L1/GALILEO-E1
抗干扰能力：          B3：单干≥105dB  三干≥95dB
                              B1/L1/E1:单干≥105dB  三干≥95dB
射频输出功率：       -70±5dBm
电气特性：
输入电压：            DC5V±0.5V
平均功耗：            7.0W
物理特性：
供电接口：            J30J-15ZKP
射频接口：            SMA-K
尺寸：                  100×100×25mm
重量：                  ≤280g
工作温度：           -40～65℃
贮存温度：           -55～75℃

接口定义

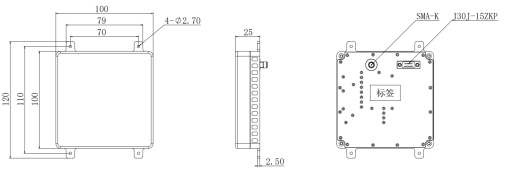

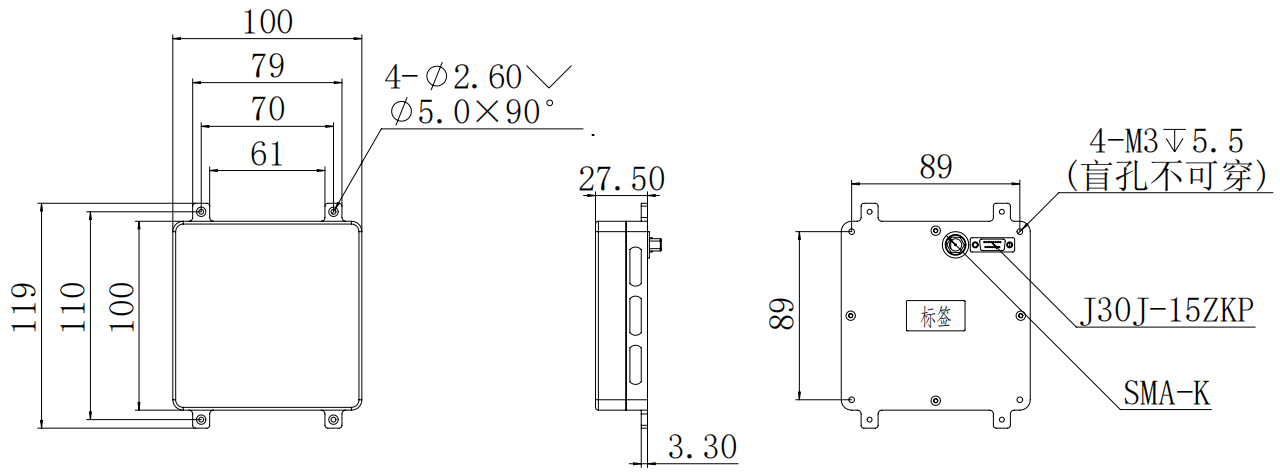

结构安装
