ZH-MC3413D为三频八通道抗干扰接收机,是公司完全自主知识产权的卫星导航抗干扰天线,同时支持BDS-B1 ,GPS-L1和GLONASS-G1频点四阵元宽带抗干扰功能,最大抗干扰个数为3个,可同时抑制B1,L1和G1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC3413D采用全屏蔽结构设计,广泛适用于机载、车载等复杂电磁环境。
产品特点:1.全屏蔽结构设计,密封防水;2.功能全、性能高。
产品全称:三频八通道抗干扰接收机ZH-MC3413D
电气性能指标
性能指标:
抗干扰频点: G1和B1/L1
抗干扰能力: B1/L1:单干≥105dB
三干≥95dB
G1: 单干≥105dB
三干≥95dB
无干扰定位精度: 水平:6m,高程:8m
有干扰定位精度: 水平:10m,高程:10m
输出协议: NMEA0183, unicore等
冷启动时间: <40S
热启动时间: <6S
电气特性
输入电压: 6V~36V,default 12V
平均功耗: 15W
物理特性
供电接口: J30J-9ZKP
尺寸: 150×130×26.5mm
重量: ≤500g
工作温度: -40~65℃
贮存温度: -55~75℃
接口定义
管脚号 | 定义 | 备注 |
1 | VCC | 电源输入:6.0V~36V,default 12V |
2 | VCC | 电源输入:5.0V~36V,default 12V |
3 | GND | 地 |
3 | GND | 地 |
5 | RS232A_RXD | 抗干扰串口 |
6 | RS232A_TXD |
7 | RS232A_RXD | 接收机串口 |
8 | RS232A_TXD |
9 | PPS_out | 秒脉冲输出 |

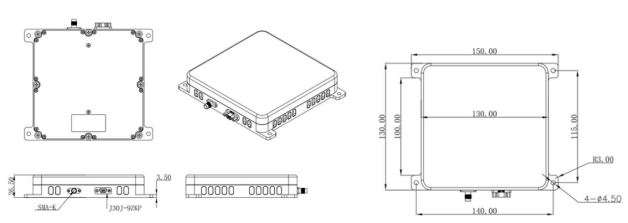

结构安装
![]()
