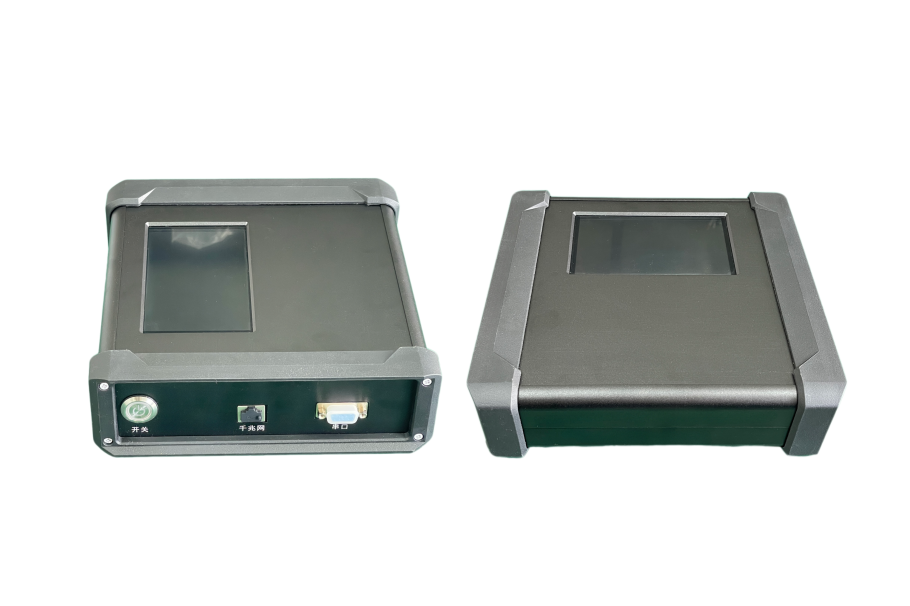

ZH-MZ304卫星信号录播器是一款对卫星导航射频信号进行采 集及回放的测试设备。设置支持低温存储，适用范围广， 可满足 工业行业应用。
产品特点：1.可用于目前已有全球导航卫星系统 (GNSS)频点录制； 2.可同时录制数字信号。 包括串口数据， 外部数字信号等； 3.可设置文件录制开始时间、 录制时长等参数； 4.支持全文件回放、 区间回放、循环回放等多种回放模式。 回放卫星频点可开关； 5.支持多场景信号录制， 支持文件自命名； 6.大容量存储； 7.具备以太网接口， 可实现数据的高速转录； 8.实时监测采集/回放射频信号状态， 便于用户参考； 9.宽温工作： 支持-20℃工作， 可定制-40℃工作。
性能指标
序号 | 项目 | 性能指标 | 备注 |
1 | 工作频点 | ·BDS:B1/B2/B3/B1C/B2a/B2b/S ·GPS:L1/L2/L5 ·GLONASS:G1/G2 ·Galileo:E1/E5/E6 ·QZSSL:L1/L2/L5 ·IRNSS:L5 ·低轨：XWLXWB2bXWSPTXWB3X |
|
2 | 采样带宽 | 4MHz、8MHz、20MHz、40MHz、52MHz | 可配置 |
3 | 采样速率 | 6.75MHz、13.5MHz、27MHz、54MHz、60MHz |
|
4 | 量化位数 | 1bit/2bit/4bit/8bit | I/Q量化，可配置 |
5 | 射频通道数 | 3个 | 独立配置 |
6 | 输出信号功率 | -40dbm--110dbm |
|
7 | 存储空间 | 1T |
|
8 | 工作电压 | 220V |
|
9 | 功耗 | ≤10W |
|
10 | 录制速率 | 960Mps | 最大 |
11 | 录制时长 | ≥2h |
|
12 | 待机时长 | ≥8h |
|
13 | 结构尺寸 | 300mm×240mm×136.6mm |
|
14 | 工作温度 | -20℃—70℃ | 可定制-40℃工作 |
15 | 存储温度 | -40℃—85℃ |
|
16 | 天线馈电 | 3.3V |
|
17 | 触摸屏尺寸 | 7寸 |
|
设备组成
序号 | 名称 | 数量 |
1 | 卫星信号录播器ZH-MZ304 | 1台 |
2 | 接收天线 | 1个 |
3 | 发射天线 | 1个 |
4 | 室外馈线 | 1根 |
5 | 室内馈线 | 1根 |
