产品介绍：ZHJM3210是公司采用FPGA实现的完全自主知识产权的高性能四阵列卫星导航阵列抗干扰组件，支持B3频点或B1L1频点四阵列宽带抗干扰功能，且B3频点或B1L1频点最大抗宽带干扰个数为3，可抑制B3或B1L1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZHJM3210采用全屏蔽结构设计，广泛适用于机载、D载等复杂电磁环境的集成应用。

产品特点：1.基带处理采用国产化FPGA设计，核心技术完全自主可控，100%国产化设计；2.功能全、性能高、功耗低、重量轻、体积小

产品全称：ZH-JM3210 高性能四阵列抗干扰组件

电气性能指标

性能指标

抗干扰频点：              BDS-B3
                                  BDS-B1/GPS-L1/GALILEO-E1
抗干扰能力：              B3：单干≥105dB  三干≥95dB
                                  B1/L1/E1:单干≥105dB  三干≥95dB
射频输出功率：           -70±5dBm

电气特性

输入电压：                  DC：5V±0.5V

天线馈电输出：           DC：5V±0.5V

平均功耗：                  6.5W

物理特性

供电及接口：               J63A-2F2-015

天线接口：                  SMP-JWHD

尺 寸：                        75mm×51mm×17.2mm

重 量：                        ≤90g

工作温度：                  -40～65℃

贮存温度：                  -55～75℃

射频接口

供电和通信接口

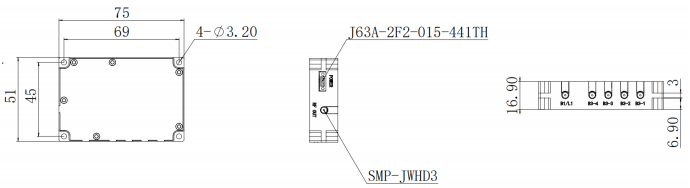

结构安装
