产品介绍：ZH-MC2413是公司完全自主知识产权的卫星导航双四阵列抗干扰天线，同时支持B1L1和B3频点四阵列宽带抗干扰功能，且B1L1和B3频点最大抗宽带干扰个数均为3，可同时抑制B1L1和B3频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC2413采用宽压输入和全屏蔽结构设计，广泛适用于机载、车载等复杂电磁环境的集成应用。

产品特点：功能全、性能高

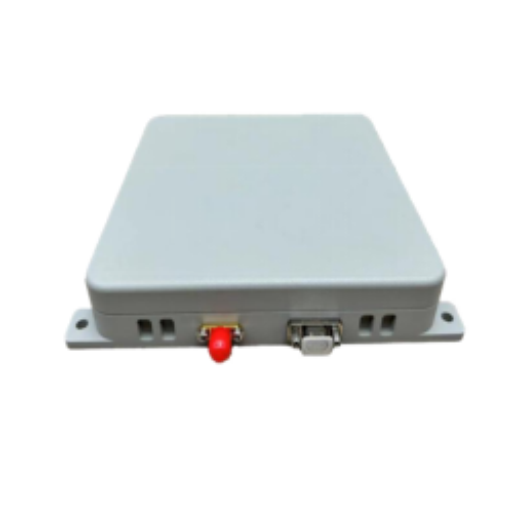

产品全称：ZH-MC2413双四阵列抗干扰天线

电气性能指标

性能指标：

抗干扰频点：          BDS-B3
                              BDS-B1/GPS-L1
抗干扰能力：          B3:单干≥105dB  三干≥95dB
                              B1/L1:单干≥105dB 三干≥95dB
射频输出功率：       -70±5dBm

电气特性
输入电压：             9V~36V，default 12V
平均功耗：             14W
物理特性
供电接口：             J30J-15ZKP
射频接口：             SMA-K
尺寸：                   150×130×24.5mm
重量：                   ≤480g
工作温度：            -40～65℃
贮存温度：            -55～75℃

接口定义

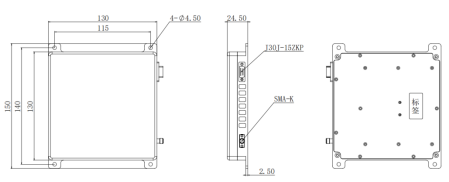

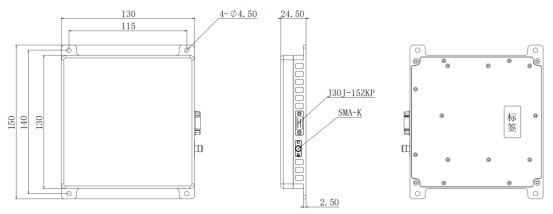

结构安装
