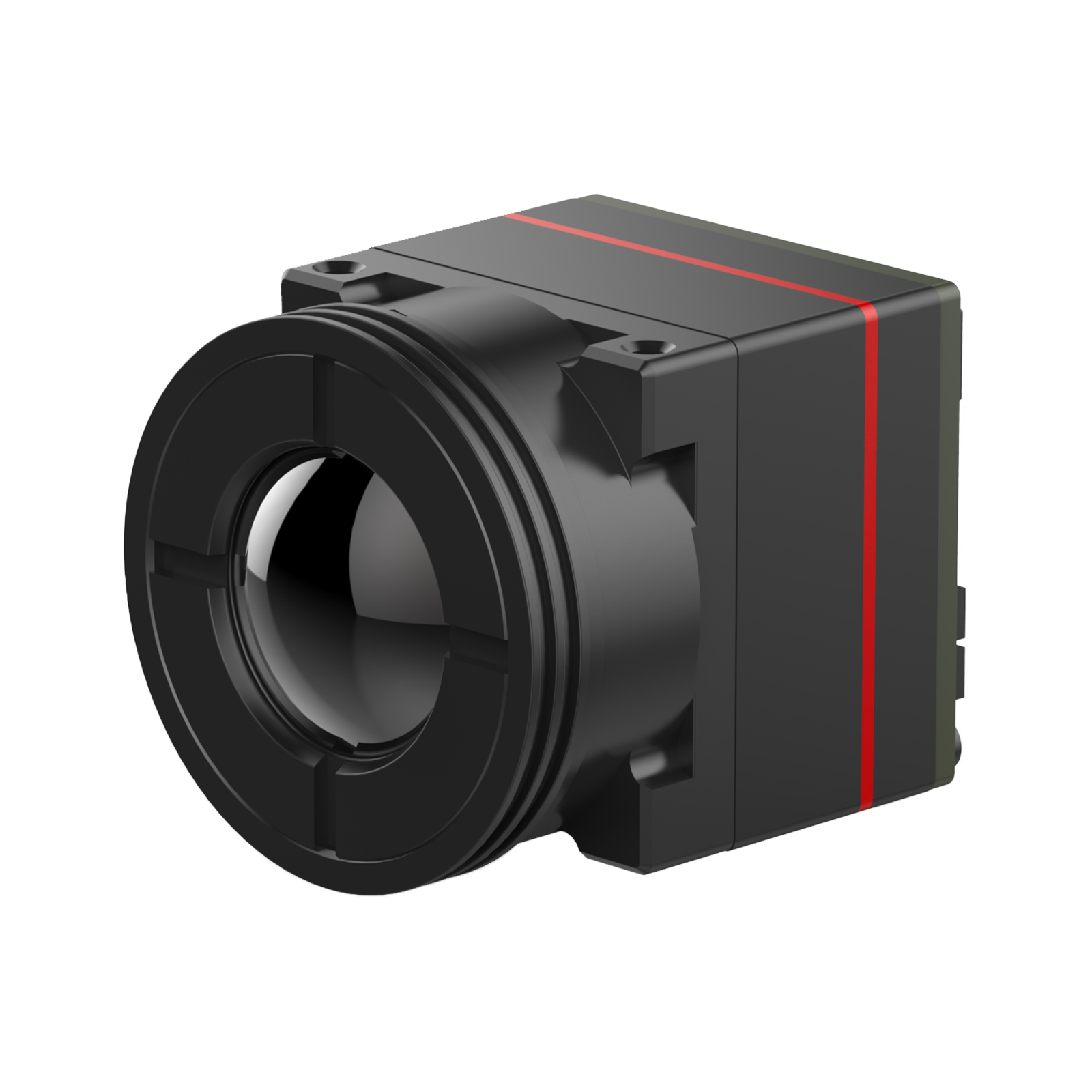

iTL612R Pro超微型红外测温机芯，搭载640×512/12μm晶圆级探测器，配合高性能信号处理电路与先进测温算法，远距实时测温，全局热量分布，一镜全面掌握，多种SDK解决方案以及极致轻量化架构，充分满足紧凑红外整机对热成像模块结构负载、系统集成和迭代开发的严格要求。
极致轻盈，无感负载
超微尺寸：17.3×17.3×23.4mm（9.1mm 镜头）， 超轻重量：13.7±0.5g（9.1mm 镜头）• 超低功耗：低至0.5W
清晰成像，精准测温
叠加新一代图像算法，画质更清晰
测温精度：±2℃或±2%（取大值），测温范围-20℃~150℃/0℃~550℃，支持温段拓展定制
支持区域测温、点测温及等温线
开发简易，集成无忧
多种光学镜头配置可选，满足不同应用场景需求 DVP8/LVDS/MIPI/USB2.0/BT.656 多种模式图像输出接口
RAW/YUV/Matrix-TEMP图像数据输出，串口控制
| 产品型号 | iTL612R Pro |
| 探测器性能指标 |
| 敏感材料 | 氧化钒 |
| 分辨率 | 640×512 |
| 像元间距 | 12μm |
| 响应波段 | 8μm ~14μm |
| 典型NETD | ≤40mK |
| 图像处理 |
| 数字帧频 | 25/50Hz |
| 开机时间 | ≤5s |
| 数字视频格式 | RAW/YUV/Matrix-TEMP |
| 图像算法 | NUC/3DNR/DNS/DRC/EE |
| 图像显示 | 10种（黑热/白热/伪彩色） |
| PC软件 |
| Infrared Module软件 | 机芯控制及视频显示 |
| 电气特性 |
| 标准对外接口 | 30Pin_HRS接口:DF40C-30DP-0.4V(51) |
| MIPI版对外接口 | 34Pin_松下连接器接口：AXE634124 |
| 通信接口 | RS232-TTL/USB2.0 |
| 数字视频接口 | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| 供电范围 | 4.2-5.5V |
| 典型功耗 | 0.5W |
| 测温功能 |
| 测温工作温度范围 | -10℃~+50℃ |
| 测温范围 | -20℃~150℃，0℃~550℃，支持温度范围拓展定制 |
| 测温精度 | 定焦9.1/13mm:±2℃或±2%（取大值）@23℃±3℃，测温距离5m；定焦25/45mm:±2℃或±2%（取大值）@23℃±3℃，测温距离10m |
| 区域测温 | 支持区域测温，输出区域最大值，最小值及平均值 |
| SDK | 提供Android/Windows/Linux端 SDK，实现视频流解析 |
| 物理属性 |
| 含镜头尺寸(mm) | 17.3×17.3×23.4（9.1mm 镜头）17.3×17.3×30.2（13mm 镜头）17.3×17.3×38（25mm 镜头）17.3×17.3×54（45mm 镜头） |
| 含镜头重量(g) | 13.7±0.5g（9.1mm 镜头）20±0.5g（13mm 镜头）27.3±0.5g（25mm 镜头）51±0.5g（45mm 镜头） |
| 环境适应性 |
| 工作温度 | -40℃～+70℃ |
| 存储温度 | -45℃～+85℃ |
| 湿度 | 5%~95%，无冷凝 |
| 振动 | 正弦振动，频率：10HZ～150HZ～10HZ，峰值：0.15mm，轴向：X轴，耐久时间：8min/轴，循环次数：2次 |
| 冲击 | 半正弦波，30g/11ms，冲击方向X轴3次 |
| 认证 | ROHS2.0/REACH |
| 光学镜头 | 定焦无热化：9.1/13/25/45mm |
