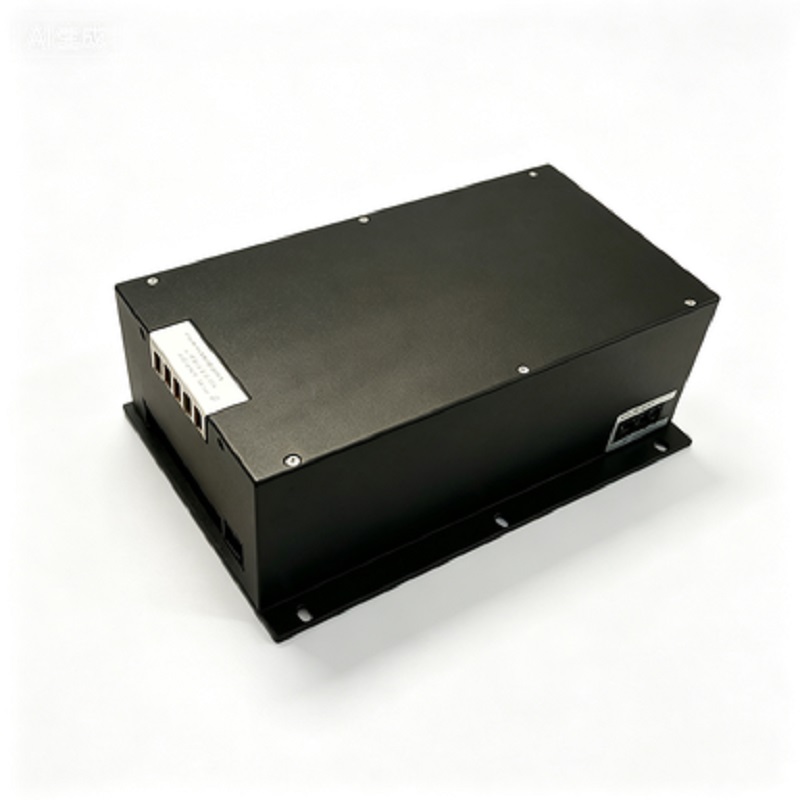

宇拓电源型号YUTUO NBQ500W~2000W 逆变电源
品牌：宇拓
产品详情
产品参数
产品图片
一、产品特长
1.纯正正弦波交流输出，波形质量高
2.峰值输出功率可达额定功率 200%，适配冲击型负载
3.可稳定驱动容性负载
4.提供 DC12V/24V/48V/110V 多档直流输入规格
5.输入输出隔离耐压 AC3000V，绝缘安全可靠
6.转换效率高，满载典型效率 90%
二、性能参数表
| 参数项目 | 技术规格 |
| 输入电压 | DC12V / DC24V / DC48V / DC110V |
| 输出电压设定 | AC220V±2% / AC230V±2% |
| 输出频率 | 50Hz / 60Hz |
| 源效应 | ±2% |
| 负载效应 | ±3% |
| 频率稳定度 | ±0.1% |
| 温度系数 | 150ppm |
| 波形失真度 | ≤3% |
| 转换效率 | 90%（额定输入电压满载测试） |
| 保护功能 | 过流、短路、过压、过温全套保护 |
| 绝缘耐压 | 输入 / 输出 AC3000V输入 / 壳体 AC500V输出 / 壳体 AC2500V |
| 工作环境温度 | -25℃ ~ 50℃ |
| 存储环境温度 | -25℃ ~ 70℃ |
| 工作环境湿度 | 30~90% RH（无凝露） |
| 存储环境湿度 | 20~95% RH（无凝露） |
| 最大适用海拔 | 2000m |
| 冷却方式 | 强制风冷，内置散热风扇 |
备注：型号尾缀 B="AC220V" 50Hz 输出；尾缀 B1="AC230V" 60Hz 输出
三、产品型号规格清单
| 型号 | 输入电压 | 输出电压 / 频率 | 输出电流 | 输出功率 |
| NBQ500-12B | DC10.5~14V | AC220V 50Hz | 2.3A | 506VA |
| NBQ1000-12B | DC10.5~14V | AC220V 50Hz | 4.6A | 1012VA |
| NBQ500-24B | DC21~28V | AC220V 50Hz | 2.3A | 506VA |
| NBQ1000-24B | DC21~28V | AC220V 50Hz | 4.6A | 1012VA |
| NBQ2000-24B | DC21~28V | AC220V 50Hz | 9.1A | 2002VA |
| NBQ500-48B | DC42~56V | AC220V 50Hz | 2.3A | 506VA |
| NBQ1000-48B | DC42~56V | AC220V 50Hz | 4.6A | 1012VA |
| NBQ2000-48B | DC42~56V | AC220V 50Hz | 9.1A | 2002VA |
| NBQ500-110B | DC77~144V | AC220V 50Hz | 2.3A | 506VA |
| NBQ1000-110B | DC77~144V | AC220V 50Hz | 4.6A | 1012VA |
| NBQ2000-110B | DC77~144V | AC220V 50Hz | 9.1A | 2002VA |
四、整机安装尺寸对照表（单位：mm）
| 机型 | 整机尺寸 L×W×H | 安装孔距 L1×W1 | 安装孔径 ΦC | 安装边距 W2 | 安装厚度 D |
| NBQ500 | 280×150×80 | 240×140 | 6×4.5 | 130 | 4 |
| NBQ1000 | 300×186×90 | 240×171 | 6×4.5 | 156 | 4 |
| NBQ2000 | 490×150×300 | 470×130 | 6×6.5 | 110 | 5 |
