干扰信号，是指对有用信号的接收造成损伤的信号。通信质量是运营商经营之本，如何对干扰源进行排查并及时解决干扰问题，是众多通信运营商主要难题之一。

　　但是传统的排查方式，具有以下问题：

　　环境制约因素多（干扰源处于高处，人工排查空间受限）；

　　工作强度大，效率低（0.5平方公里城中村，至少需要3个人耗时1周完成排查）；

　　干扰源隐蔽性强，排查难度大（目前的干扰源集成度高、设备小、位置隐藏）；

　　大疆行业应用集成商中睿通信规划设计有限公司，是从事通信工程设计与咨询规划业务的甲级资质设计单位。基于对通信行业的了解，将无人机技术与现行方案进行结合，于2017年4月推出SkyCells通信应用套装，满足通信行业客户需求，让建设维护更加精准与高效。

　　SkyCells发布以后，在实际干扰信号查处中进行了使用。4月中睿通信团队带着这个方案在福建进行了一次实际操作。

　　测试背景

　　本案例中，干扰源所用的频点是242，从后台的频谱扫描图可以看到被干扰的频率是832.8MHZ，干扰强度-80dBm左右。基站周边主要是居民小区，办公楼和工厂，人流量大，干扰信号导致部分区域用户通话困难，严重影响用户感知度，问题亟需解决。

站点位置

受干扰基站后台统计数据分析

　　现场测试

　　步骤1

　　实地勘察站点：仔细观察分析该站点无线环境，以及周边环境特征，选择一个合适的起飞地点，启动无人机在受到干扰的基站附近起飞。

　　SkyCells无人机测试系统，区别于常规的地面测试方式，可以巡航于高空，免受地面建筑等障碍物阻挡，规避了由于干扰信号的反射形成的误判，配备的企业级高增益定向天线，提高了干扰搜索的灵敏度。

　　经过测试，利用自带的干扰分析算法，判断出干扰源在基站的西南侧方向，干扰频率在832.8MHZ，干扰强度为-78dBm，干扰源方向如下图：

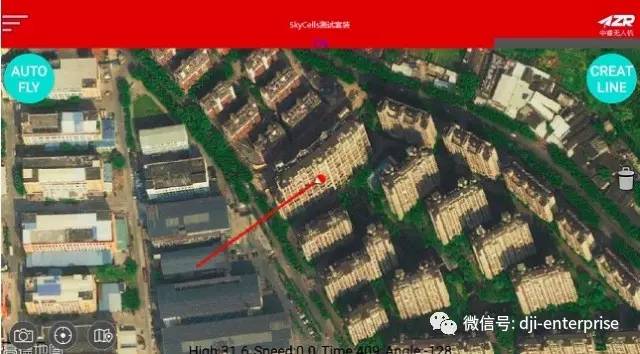

干扰源方向

　　我们根据最强干扰信号的方向，来到某制衣厂的天台，从上行时隙频谱特征分析，可以很明显的看到正南方的大厦周边有强干扰信号，初步定位到干扰源在该大厦的正面。如下图：

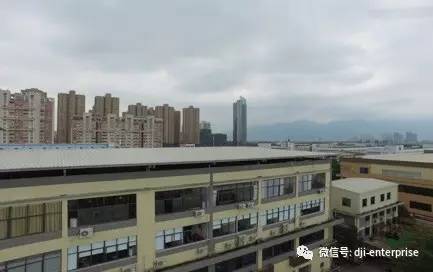

无人机空中拍摄的有干扰大厦

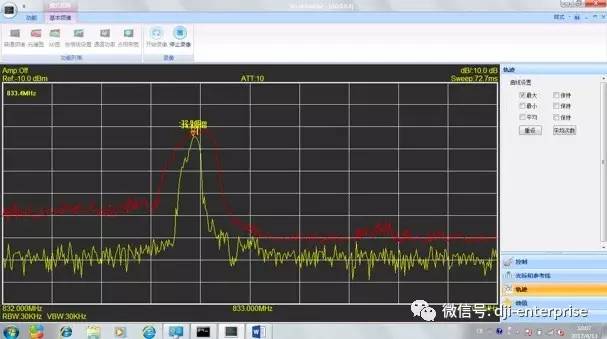

有干扰大厦正面外墙的强干扰信号

　　步骤2

　　基本确认干扰源所在的位置后，我们来到该大厦，利用无人机逐层对干扰源进行扫描。无人机干扰测试系统灵敏度高，天线定向好，控制平台成熟先进和高清摄影头等特点，很快地追踪到了干扰源的位置在大厦正面二楼的招牌后面。这个位置在地面用肉眼很难发现安装隐蔽的干扰源，利用无人机从高空俯拍以及高清摄像头的模式可轻松安全捕抓并定位到干扰源。

无人机逐层扫描测试

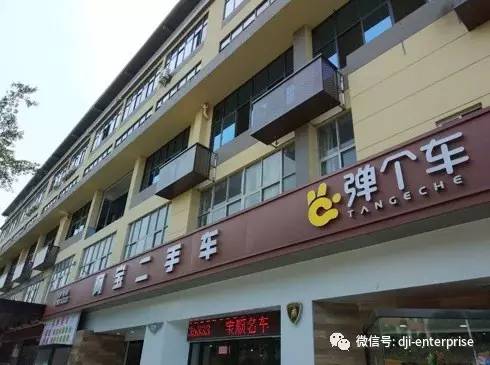

地面人眼无法找到安装隐蔽的干扰源

　　步骤3

　　确定疑似私装干扰源后，通过断电验证是否为真正干扰源。调查发现私装天线是某二手车门店安装的，协调断电后，使用频谱仪无人机检测周边信号正常。同时通过运营商后台查询，干扰基站的信号消除，干扰源成功排除。

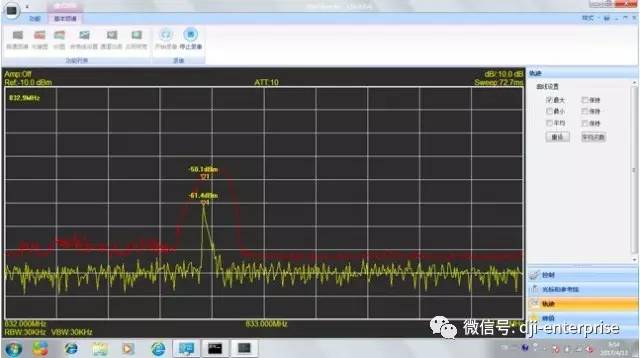

私装天线的强干扰信号

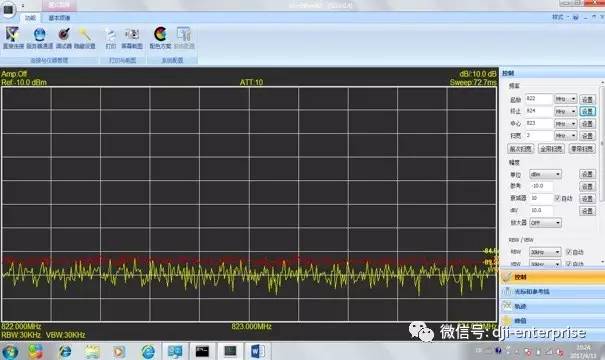

干扰源断电后干扰信号消除

　　测试结果

　　不到两天的测试，利用大疆无人机与SkyCells软件结合，成功排查了长时间干扰信号的站点。这种创新高效的手段得到了运营商的高度认可。

　　通过基站测试套装将频谱仪设备集成到无人机上，可创新性实现空域信号测试。在手机端设定飞行路线，地面端远程操作及实时分析干扰，快速定位干扰位置，排查人员通过无人机的实时图传，可以快速找到干扰源实体细节。该无人机测试套装不受空间环境限制，在高层楼宇、工业区、城中村等复杂环境工作中，也可以进行作业，相比传统人工排除干扰，极大地提高了效率，节约了大量人力资源，无人机测试必将成为网络优化工作的得力助手！
