保护耕地！高科技无人机航测，如何助力高效土地整理？
转载 2017-11-24 16:13 极飞科技 来源：极飞科技
高科技无人机航测，对于测绘地信行业很多人来说已不陌生。从早先的地形、地貌测绘，到土地确权、电力巡检、工程测量、矿山调研等一系列扩展应用，只有你想不到，没有它做不到！
今天，小极就来一个案例分享，说说无人机航测如何助力高效土地整理。
案例概要
2017 年 9 月，根据福清市有关部门的土地整理项目需求，极飞地理派出测绘服务团队，对福清市多个乡镇、村庄进行作业规划，使用 C2000 智能测绘无人机，历时 3 天，完成超过 3 万亩土地的航测采集。然后依据采集的正射影像数据制作数字线画地形图（DLG），使用图像处理软件及二维矢量化软件（CASS）生产地形图，标注出土地属性（如农田，旱地，荒地等）、水域、水利设施、道路信息、山体走势等。
基于无人机航测生成的图像数据，有关部门能够更直观地掌握当地农田和土地信息，方便后续调整土地利用结构，重新分配土地资源，特别是，通过综合整治增加有效耕地面积，改善农业生态环境。
接下来，小极先为大家介绍本次土地整理航测作业的主角——“全智全能” 的极飞地理 C2000 智能测绘无人机。

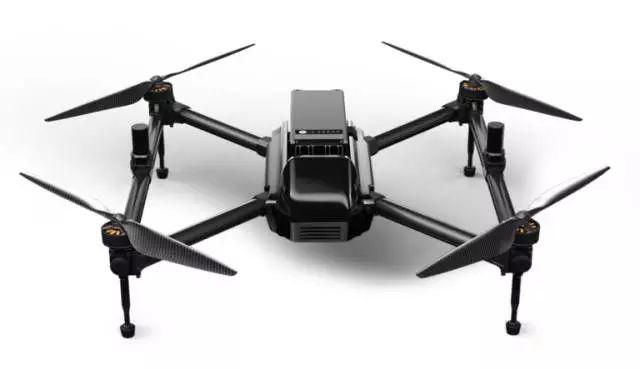

C2000 功能概述
C2000 智能测绘无人机是一款工业级低空四旋翼无人机，搭载极飞自主研发的 SUPERX2 飞行控制系统，全程自主飞行，任意复杂地形随时作业，无需专业操作人员。采用大规模云端加密计算，一键上传数据，加密云计算对其统一进行处理、管理及分析。快速全自动空三，无需专业技术人员，大幅降低成本。
A2 智能手持终端
用户只需通过A2智能手持终端选定测绘区域，智能规划飞行航线，实时监控飞行器的飞行情况与信息采集情况。自动生成航线，简单易用，全程自主飞行，无需专业操作人员。

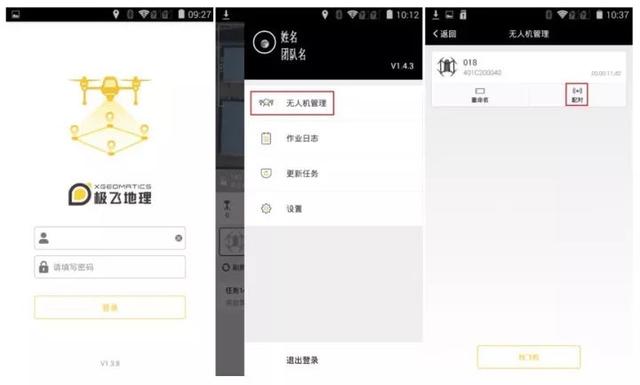

智能配对

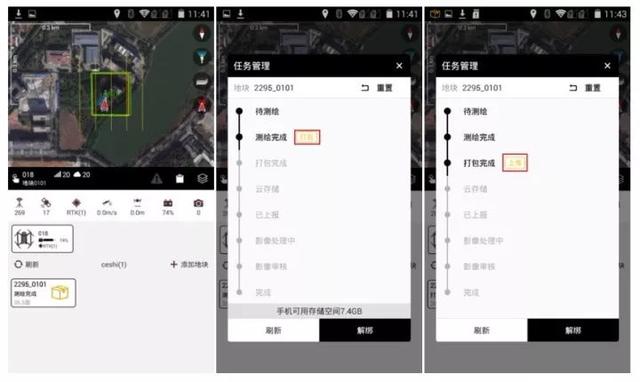

A2 智能手持终端使用“测绘作业” APP，登陆账号。进入主界面，进入无人机管理进行飞机配对。

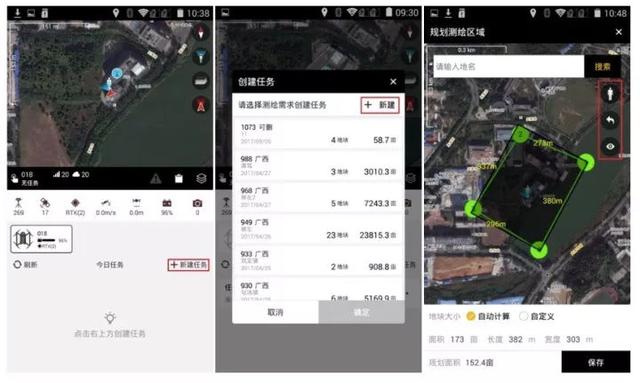

智能规划

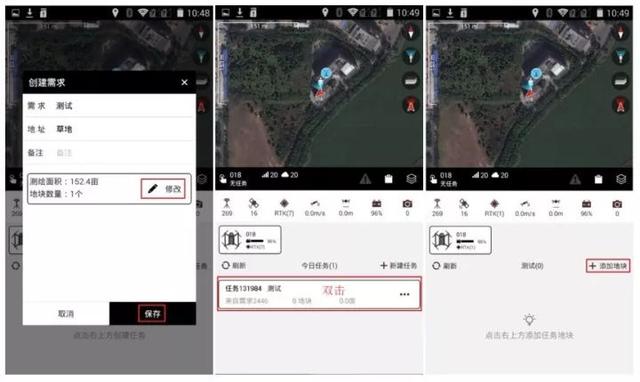

新建任务，是手动添加需测绘的范围，自动生成飞行任务。打开“测绘作业” APP，登录账号进入主界面，点击进入“新建任务”。
确认测绘任务信息无误后。双击选中所建任务，进行添加地块。

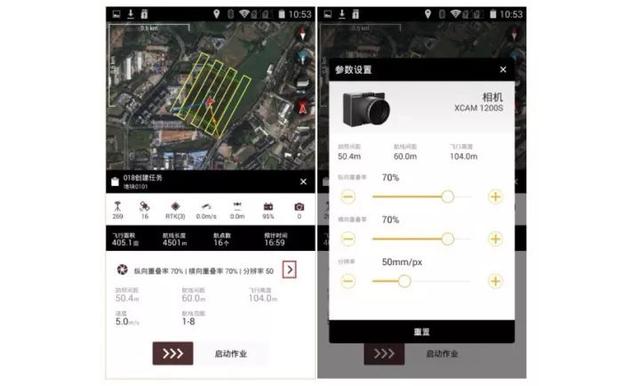

智能飞行
规划区块后，只需按要求填写分辨率与重叠率，设置好飞行速度及起始点，即可自动生成航线、划分架次等功能，实现精准飞行。
智能解算
任务飞行完成，C2000 测绘机自动返航。利用 OTG 线连接飞机和 A2 地面站，将照片拷贝打包到A2地面站并上传到服务器进行云加密解算。
以下是具体案例成果展现，包括航测的详细参数、图像数据、控制点布设方案和精度报告。各路地信测绘专家请入！（因微信传图大小限制，图片被压缩、清晰度有所妥协。）
福清三山镇良棋村项目案例
9 月 8 日，使用 C2000 在福清市三山良棋村进行航测，测区地形主要以丘陵为主。

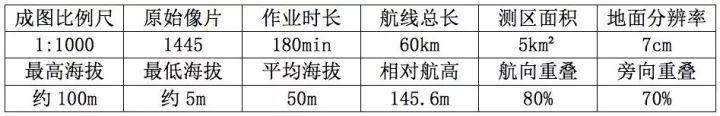

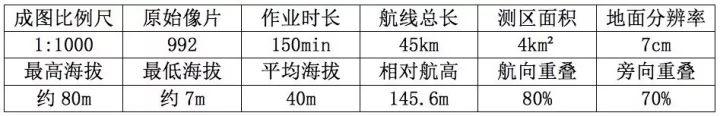

详细参数

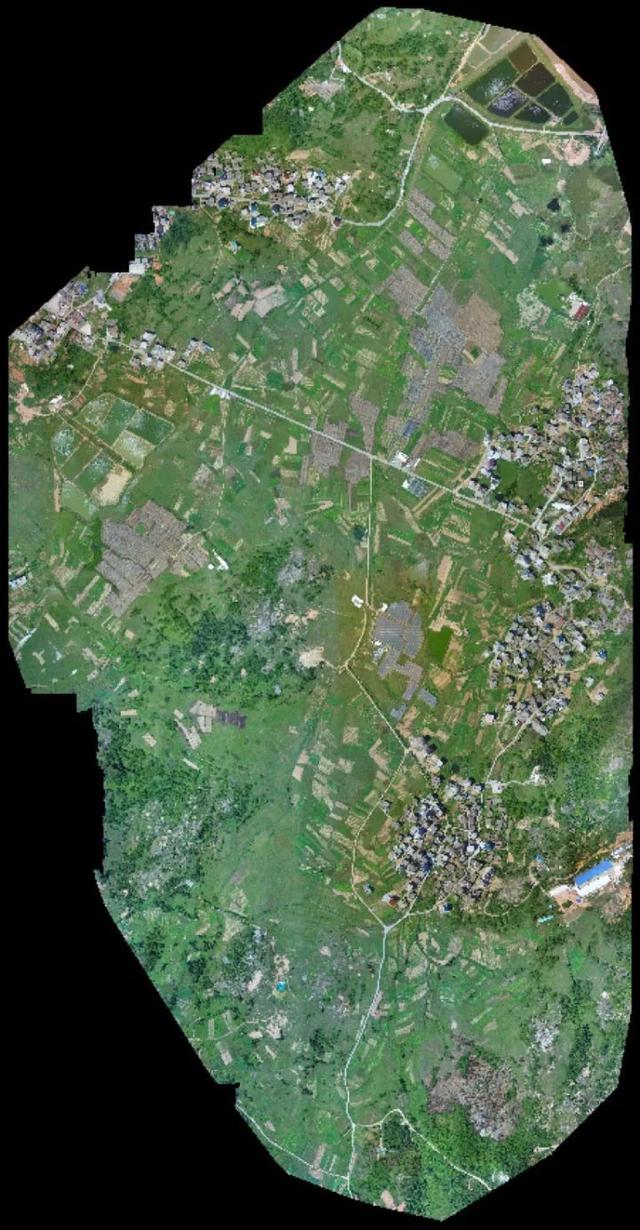

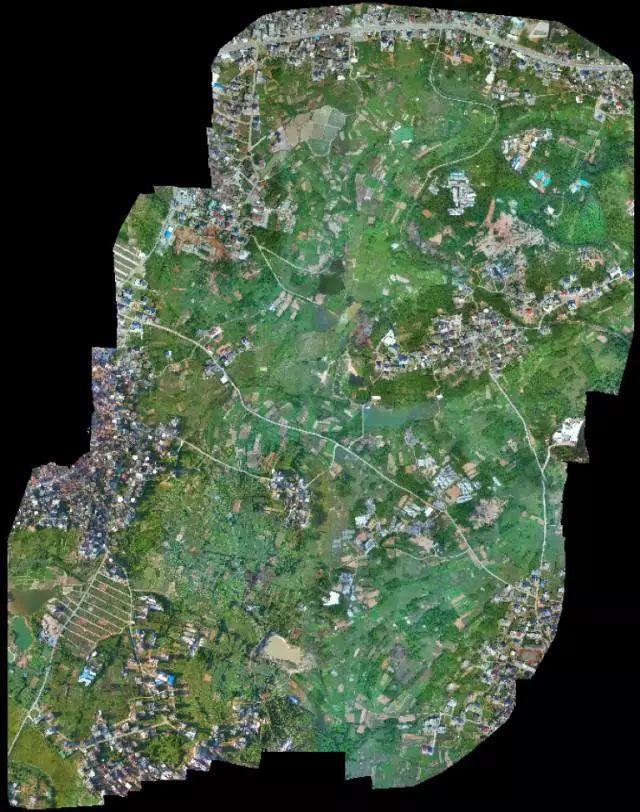

正射影像成果

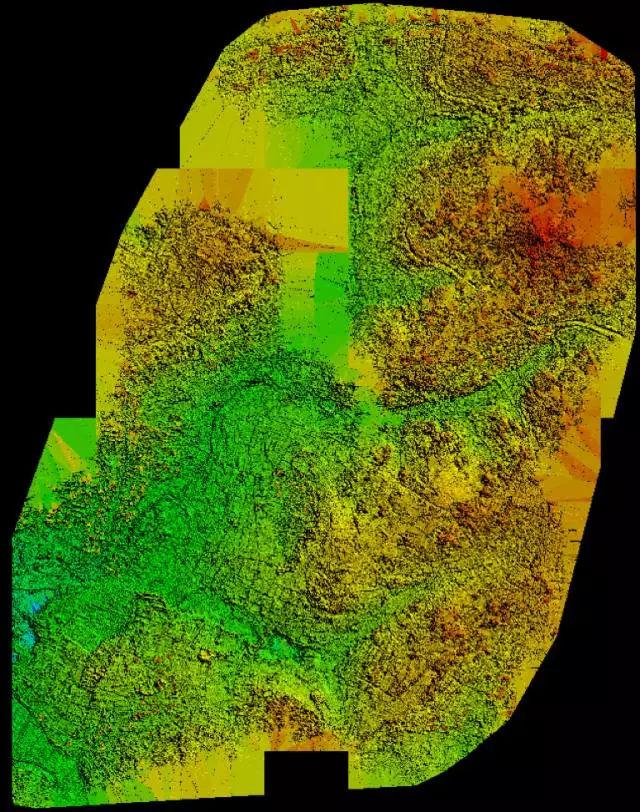

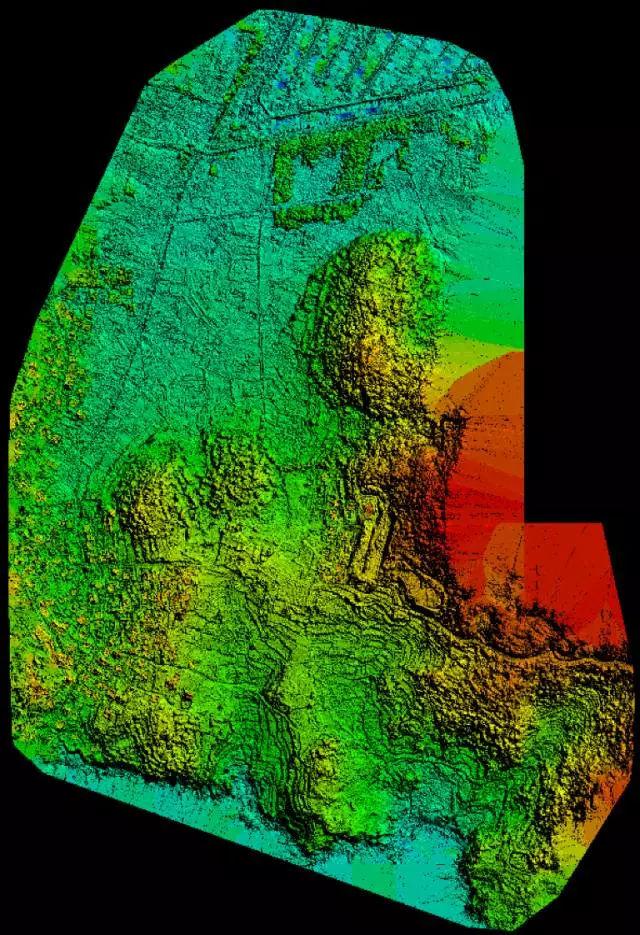

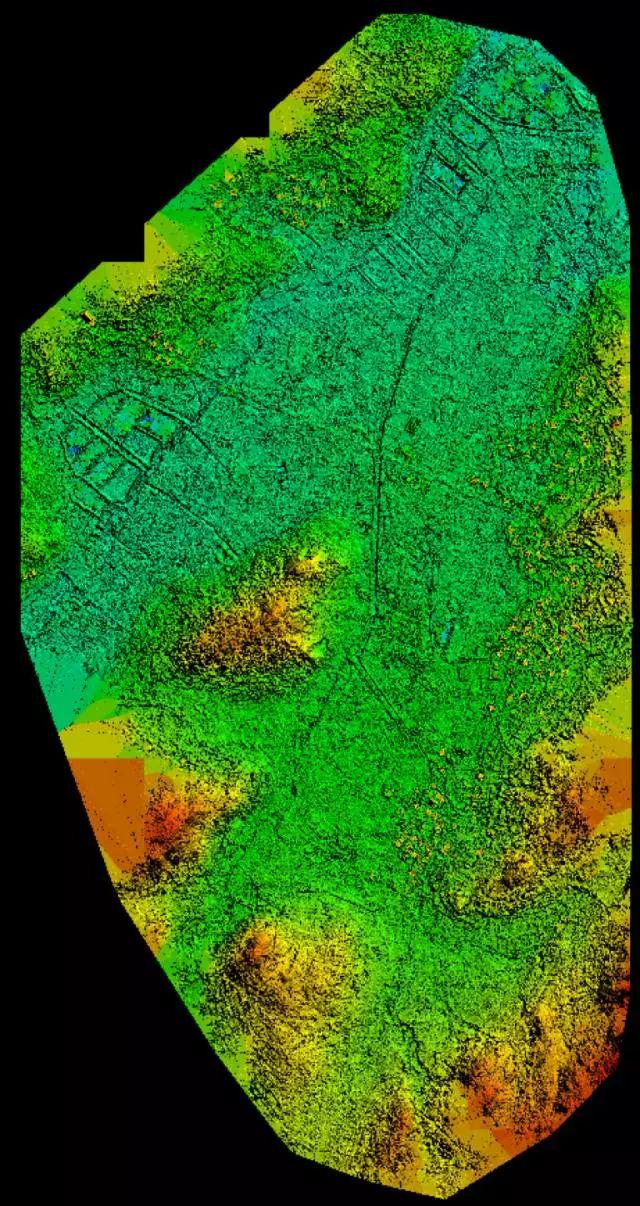

全自动 DSM 成果
DLG 成果

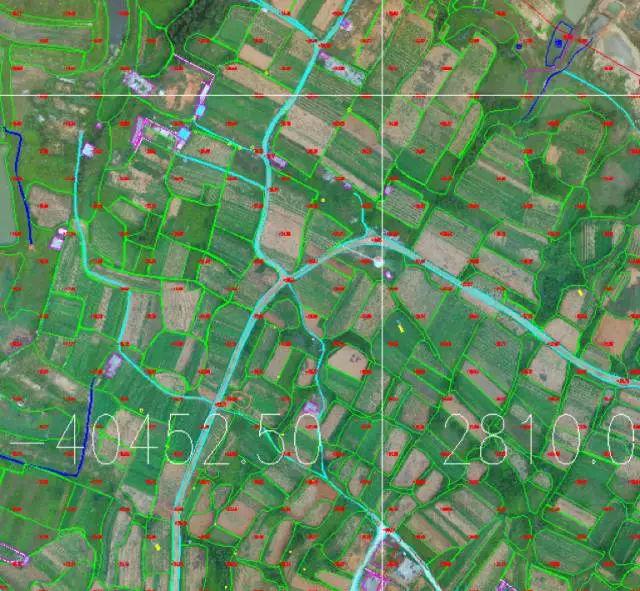

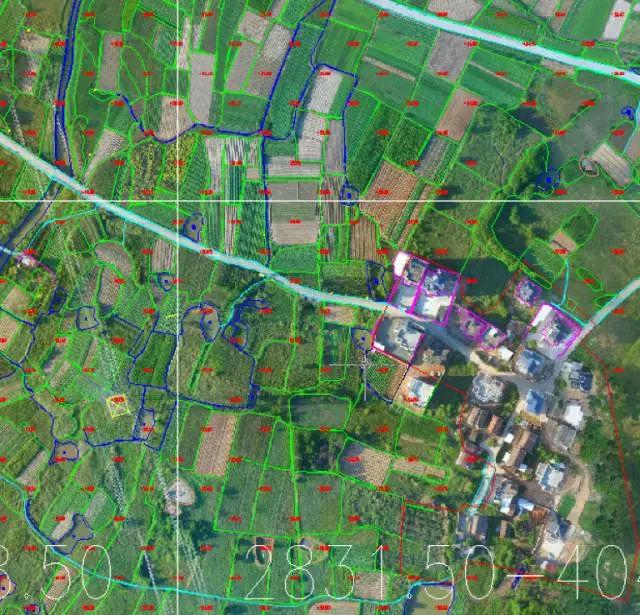

局部DLG成果（真正射二维矢量化）
福清龙田镇项目案例
9 月 9 日，使用 C2000 在福清龙田镇进行航测，地形主要以低山丘陵为主。

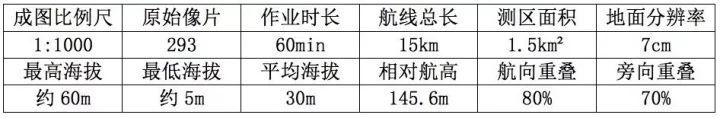

详细参数

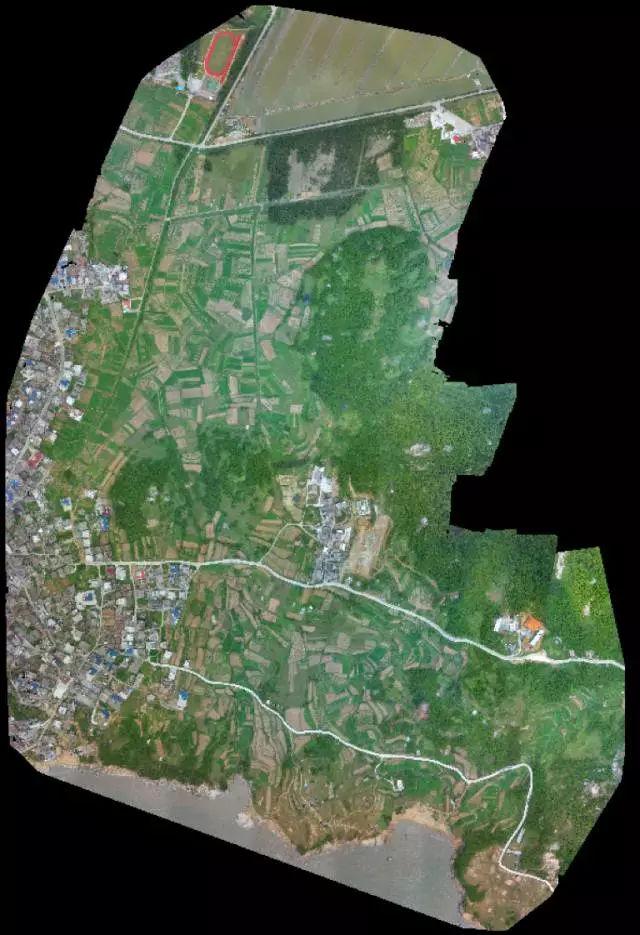

正射影像成果

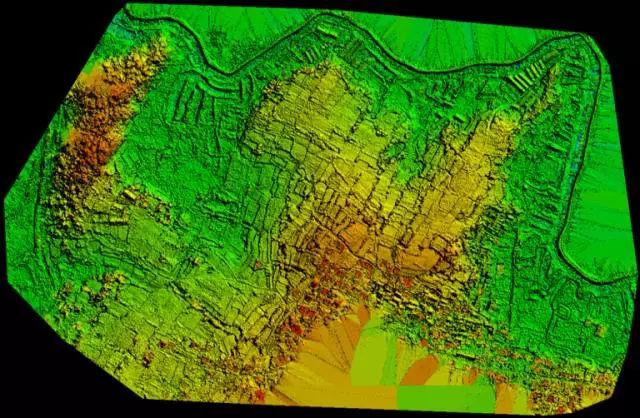

全自动 DSM 成果
DLG 成果

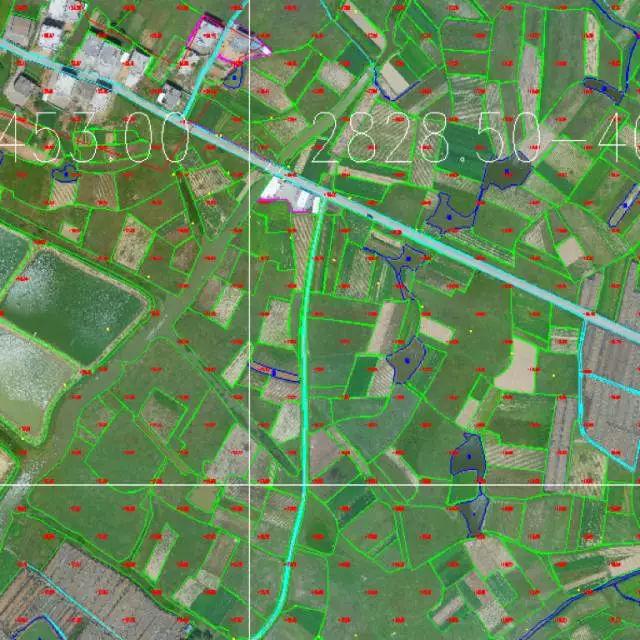

局部 DLG 成果（真正射二维矢量化）
福清东瀚镇项目案例
9 月 10 日，使用 C2000 在福清东瀚镇莲峰村进行航测，地形主要以丘陵平原为主。
详细参数
正射影像成果
全自动 DSM 成果

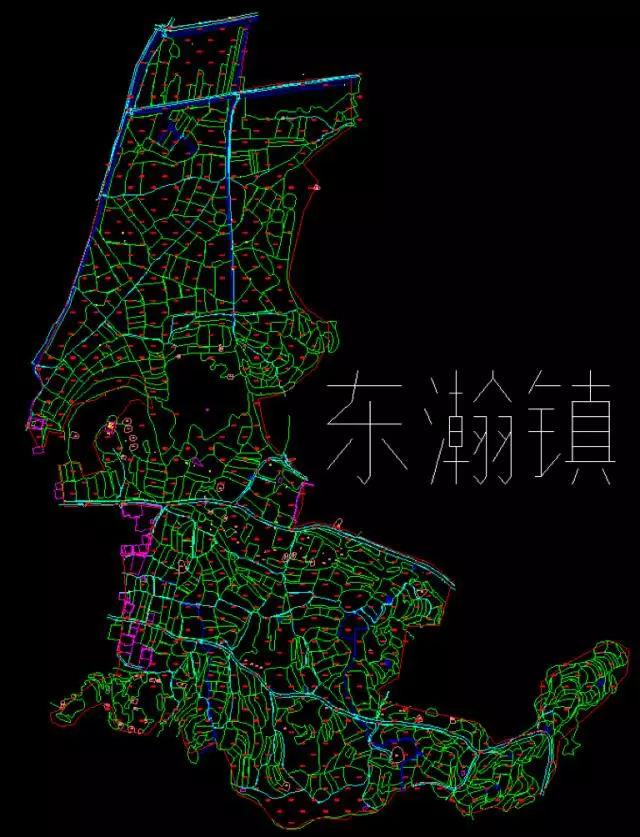

DLG 成果
局部 DLG 成果（真正射二维矢量化）
福清沙浦镇项目案例
9 月 10 日，使用 C2000 在福清沙浦镇坑北村进行航测，地形主要以丘陵平原为主。使用 pix4d 软件进行影像数据空三解算处理，输出精度报告、DSM 和DOM。
详细参数
正射影像成果
全自动 DSM 成果
DLG 成果
局部 DLG 成果（真正射二维矢量化）
控制点布设方案
采用 RTK 实时定位载波相位差分技术，输出厘米级高精度 GPS 位置，无需或极少的控制点布设，如下图共 3 个外业检查点。

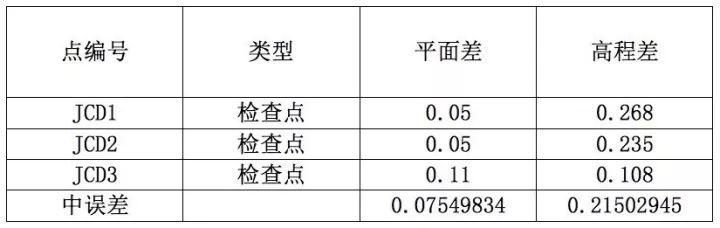

精度报告
3 个检查点
通过精度报告可知，加入控制点解算后的平面中误差为 0.07549834m。 高程中误差为 0.21502945m，满足 GB/T 23236-2009《数字摄影测量空中三角测量规范》规定的 1: 1000 地形图的精度要求。
小百科
土地整理，是指通过采取各种措施，对田、水、路、林、村综合整治，提高耕地质量，增加有效耕地面积，改善农业生态条件和生态环境的行为。
在一定区域内，按照土地利用总体规划的要求，结合土地利用现状，采取行政、经济、工程、技术、法律等手段，通过对土地利用结构进行调整，对土地资源进行重新分配，达到协调人地关系，提高土地利用率和产出率，促进土地资源可持续利用、改善和保护生态环境的目标。
