产品概论

Ultimate多功能（拉曼+荧光+光电流+瞬态荧光）成像系统

XperRam Ultimate是一款多功能共聚焦拉曼（荧光）/光电流/瞬态荧光检测光谱成像系统，采用透射式光路设计，提高了产品的灵敏度和稳定性。独特的振镜扫描技术能够在台面固定不动的情况下实现快速二维成像扫描。该技术在联用光电流成像系统载台或原位反应装置时优势明显，并且可扩展增加荧光寿命检测系统。可实现拉曼/PL/光电流/瞬态荧光等功能。

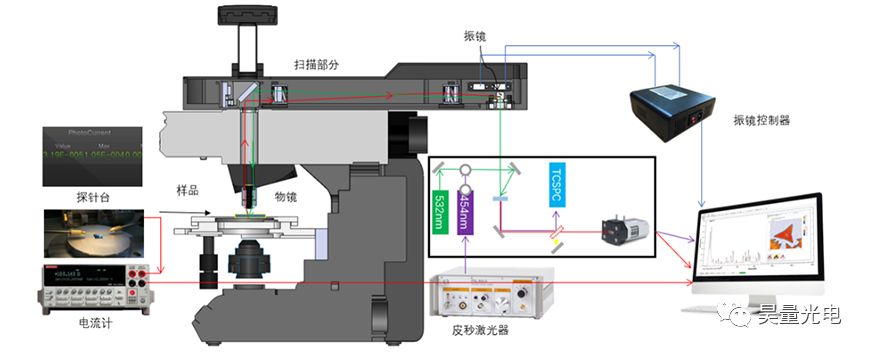

整个系统的构成如下图

1，共聚焦拉曼模块

平台不动，采用独特的振镜扫描技术,具有优异的扫描分辨率和重复性

（扫描分辨率< 0.02 um & 重复性< 0.1 μm）

扫描速度快,扫描范围大200µm x 200µm范围内高速成像 & 2D Mapping

体相全息光栅光谱仪（光透过率>90%,比反射式光栅高30%,信号传输效率更高）

具有Raman/PL等多种测量模式,可与光电流成像系统，瞬态荧光系统联用

结构紧凑,模块化设计，后续可升级激光器

预留光纤接口和空间光接口方便客户激光器引入

200mm焦长，分辨率高，最低可至2.5 cm-1

应用案例

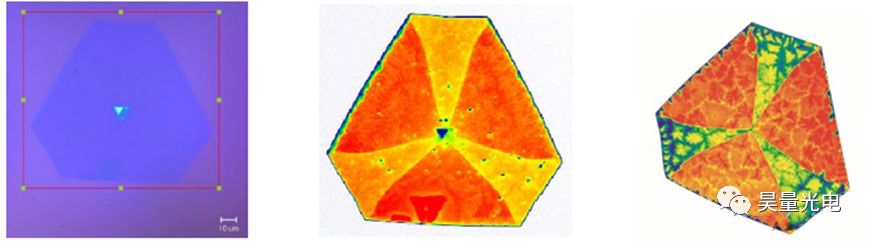

WS2的光学图像和拉曼mapping图像

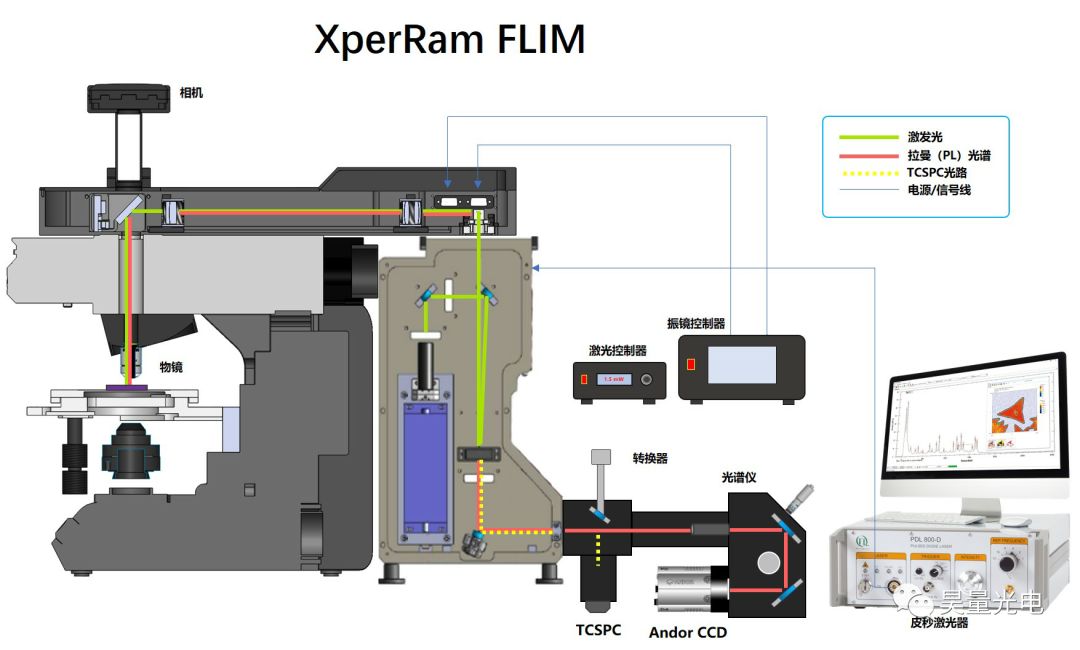

2，瞬态荧光成像模块

基本参数：

激光器—型号：PDL800（德国PicoQuant）

探测器—时间分辨率90%,比反射式光栅高30%,信号传输效率更高）

具有Raman/PL等多种测量模式,可扩展为光电流成像功能

应用领域：

石墨烯，二维材料，生物样本，半导体工业，碳纳米管，碳材料，太阳能电池，储能材料，纳米纤维分布，探测器光电性能检测，晶圆体分析，制药分析，纳米材料检测，生物细胞成像，微塑料检测，金刚石微粉检测。

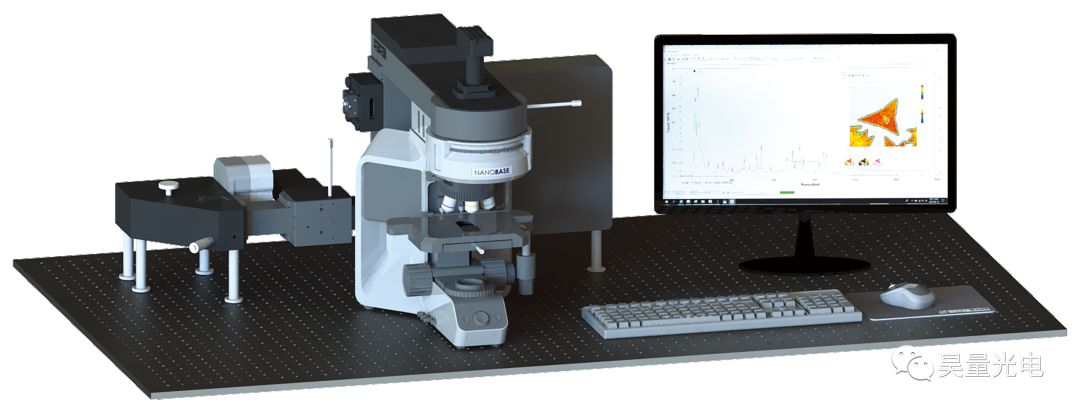

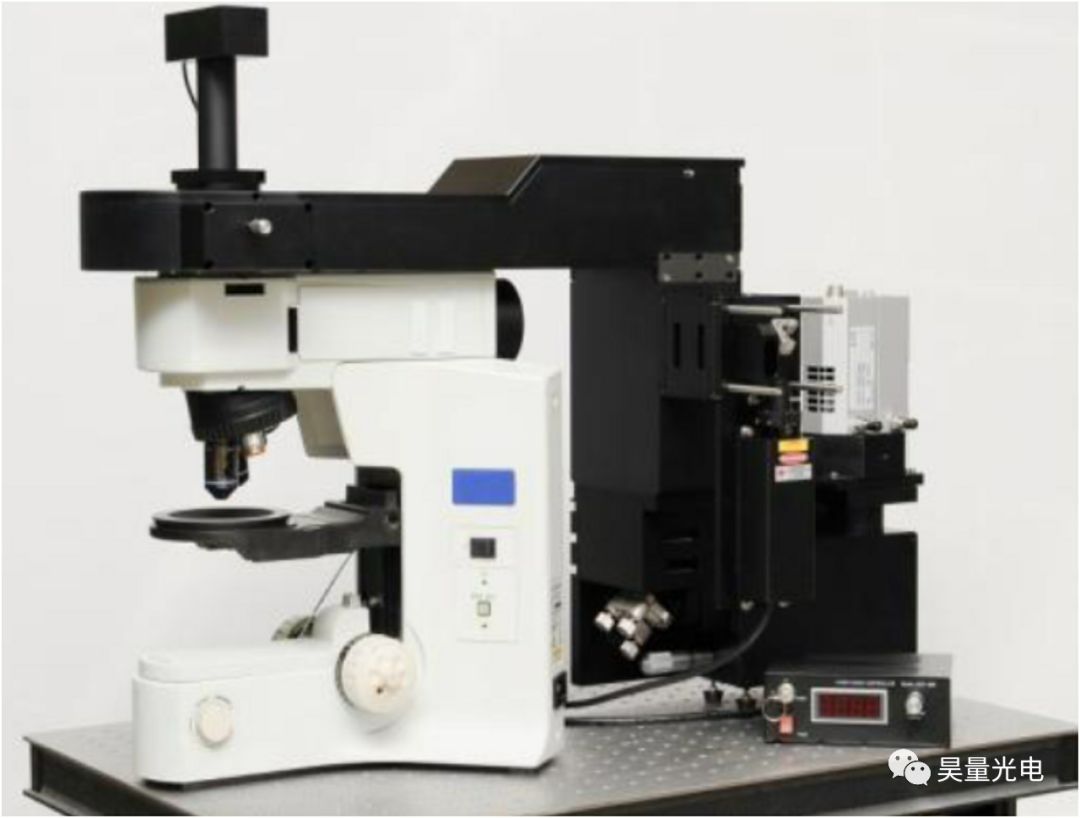

超高灵敏度拉曼光谱仪

XperRam S series

产品特点:

平台不动，采用独特的振镜扫描技术,具有优异的扫描分辨率和重复性

（扫描分辨率< 0.02 um & 重复性< 0.1 μm）

扫描速度快,扫描范围大200µm x 200µm范围内高速成像 & 2D Mapping

体相全息光栅光谱仪

（光透过率>90%,比反射式光栅高30%,信号传输效率更高）

具有Raman/PL等多种测量模式,可与光电流成像系统，瞬态荧光系统联用

结构紧凑,模块化设计，后续可升级激光器。

预留光纤接口和空间光接口方便客户激光器引入

200mm焦长，分辨率高，最低可至2.5 cm-1

应用领域:

石墨烯，二维材料，生物样本，半导体工业，碳纳米管，碳材料，太阳能电池，储能材料，纳米纤维分布，探测器光电性能检测，晶圆体分析，制药分析，纳米材料检测，生物细胞成像，微塑料检测，金刚石微粉检测。

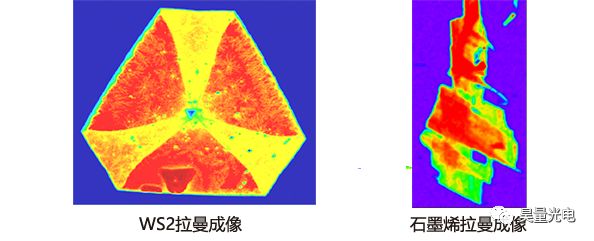

应用案例
