469元|Z3-FPV飞控,带上我去远航及俯瞰世界吧!

转载 2020-05-19 10:04 顶翔智控 来源:顶翔智控
顶翔智控科技有限公司

Z3系列飞控是将电子与计算机技术、数据处理技术、控制理论、传感器技术、通信技术相结合应用到飞行领域的的产物。随着各类传感器的应用,软件的更新升级,通过无线电遥控技术、先进的飞行控制算法、数据快速分析处理、实时语音播报等,可以辅助飞机更加安全的飞行,降低飞行的技术门槛,让更多的人享受到飞行的乐趣,从而进入到固定翼一个暂新的智能飞行新时代

今天小编就带大家认识下由顶翔研发专门为FPV所设计的Z3飞控系列新成员Z3-FPV!

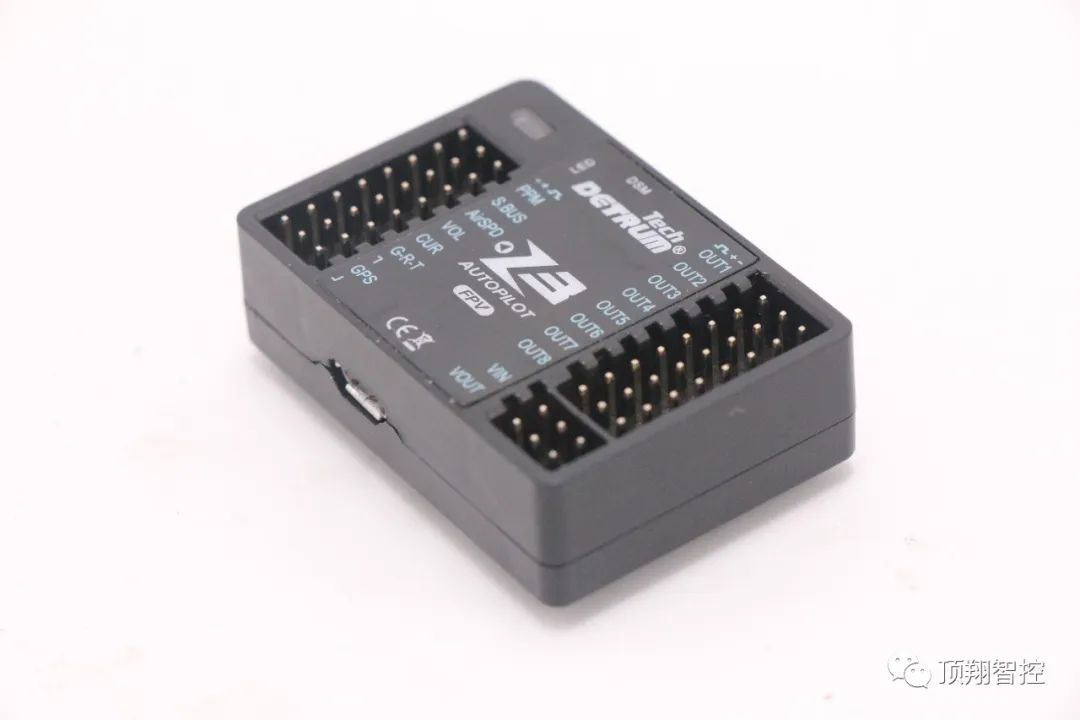

Z3-FPV是一款专用于固定翼第一人称视角飞行的飞控,飞控自带OSD将飞机实时高度、速度、电压、姿态、距离等等重要信息叠加在显示屏上。支持2-6S输入的PMU电源管理模块在给飞控提供稳定供电的同时能实时采集电池电压、电流的数据,给FPV远航提供不可或缺的关键信息。适用于常规布局固定翼、三角飞翼和V型尾翼飞机。它与接收机连接,对固定翼进行飞行控制。

Z3-FPV飞控支持五种飞行模式。返航模式可在任意情况下让飞机安全返航到起飞点盘旋。普通增稳模式下可充分提高飞行的稳定性。安全模式,可让飞机定高定向稳定飞行。3D锁定模式可锁定飞行姿态,满足玩家特技飞行需求。关闭模式(手动模式)可让玩家全自主控制飞机。

并且在遥控器信号失联、失控时自动切换到返航自驾模式,让飞机安全返回起飞点. Z3-FPV采用独创的拨杆方式进入水平校准,触发方式简单,无需连接电脑,更加方便快捷。

产品特点介绍

1,OSD信息显示功能:飞行数据实时监测

飞控内置OSD会把飞机实时高度、速度、姿态、距离等等重要信息叠加在显示屏上。

在配合Blitz-DT9及RXC9M接收机使用时可实时回传给遥控器飞机电压、高度、速度、姿态、距离、卫星信号等等信息并能进行语音播报,并在飞机降落后记录信息最大值、平均值等数据以供分析。

2,独立的PMU电源管理模块:稳定的供电保障

3,一键返航&失控返航:安全飞行的保障

在有需求时拨动遥控器返航开关,飞机会保持当前高度*(默认手动触发返航时高度低于60米时飞机会爬升到60米,高于120米时会降低到120米)自动驾驶返回到起飞点并盘旋(默认盘旋半径50米)等待您重新控制飞机。返航速度、盘旋半径等参数可根据飞机的属性在编程卡中设置。

具有失控保护功能(DSM、S.BUS接收机自动激活,PPM接收机需设置失控保护),当飞机飞出遥控范围或信号不良时,Z3-FPV飞控会自动接管飞机,高度*保持100米飞回起飞点并盘旋(盘旋半径50米)等待您重新控制飞机。

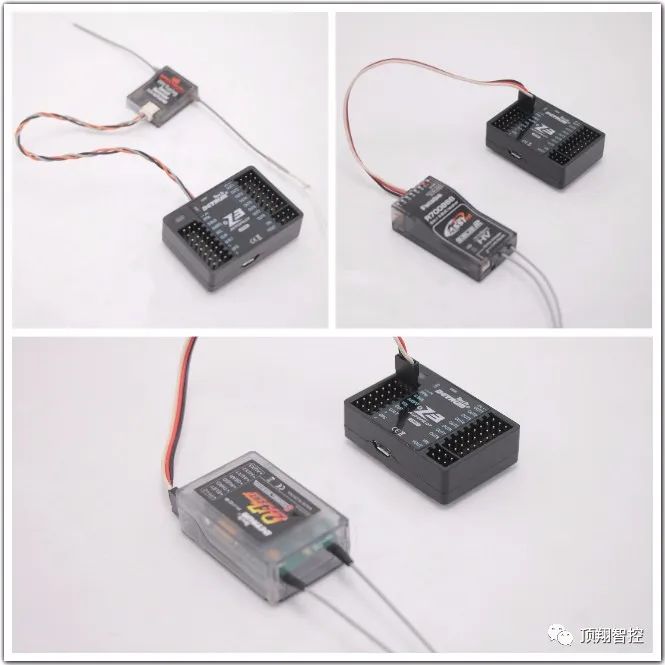

4,可支持市面上大多数接收机(DSM、S.BUS、PPM

Z3-FPV能够与市面上Spektrum,Futaba,DetrumTech及其他所有遥控器兼容,支持DSM、S.BUS、PPM接收机。

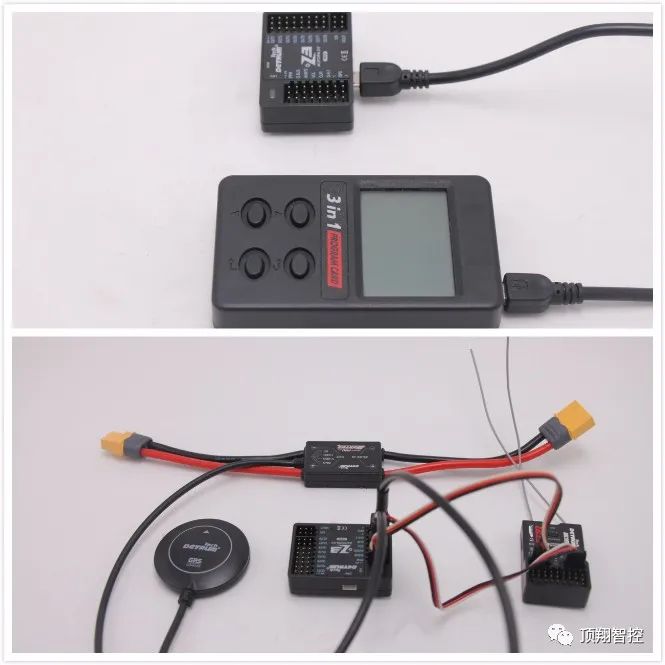

5,参数设置简单直观

通过与Detrumtech的编程卡连接,方便参数设置,操作简单直观,。

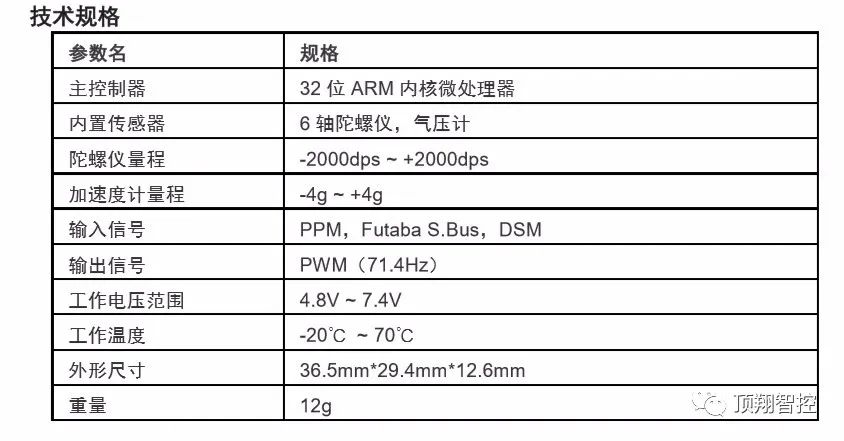

6,技术信息:

*主控IC-32位高性能ARM内核处理器、6轴MEMS陀螺仪芯片、气压计

*控制算法-自主研发姿态解算及控制算法,支持常规翼、三角翼和V型尾翼布局飞机,支持特技3D飞行。

*飞行模式-五种飞行模式 :陀螺仪关闭模式(手动模式)、增稳模式、3D锁定模式(特技模式)、安全模式(定高定向)、返航模式,可在飞行过程中切换飞行模式。

*感度调整-可使用三合一编程设置卡调整感度及感度方向

*固件升级-具备USB升级功能,顶翔持续更新功能升级固件。

飞行视频

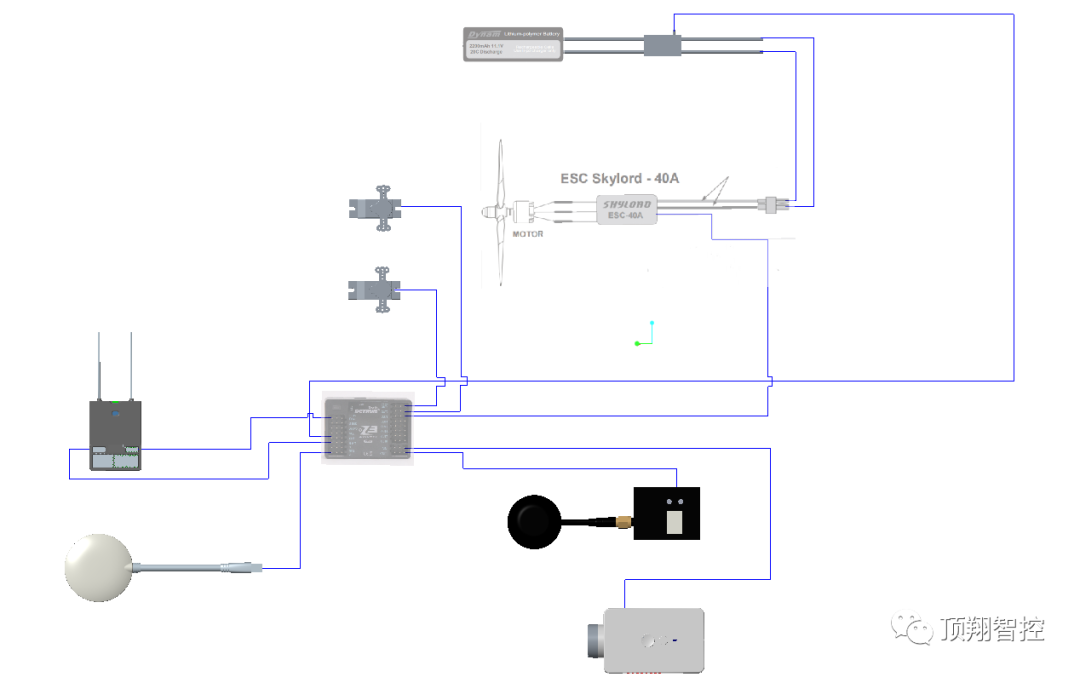

Z3-FPV接线图
