Pix4Dmapper操作流程

采用Pix4Dmapper空三处理软件对航拍获取的无人机影像进行处理，得到数字正摄影像（DOM）、数字表面模型（DSM）两种成果，根据这两种成果进行地形图生产。

下面做生产流程具体介绍：

Pix4Dmapper教程视频（感谢漂亮小姐姐的讲解）

02

根据DOM绘制线划图

软件准备：CASS、ArcGIS(影像裁剪)

数据准备：数字正摄影像（DOM）

将正射影像（DOM）成果，导人CASS中（如果影像太大无法导入CASS中，需要采用ArcGIS对影像进行分幅裁剪），进行地形图绘制。

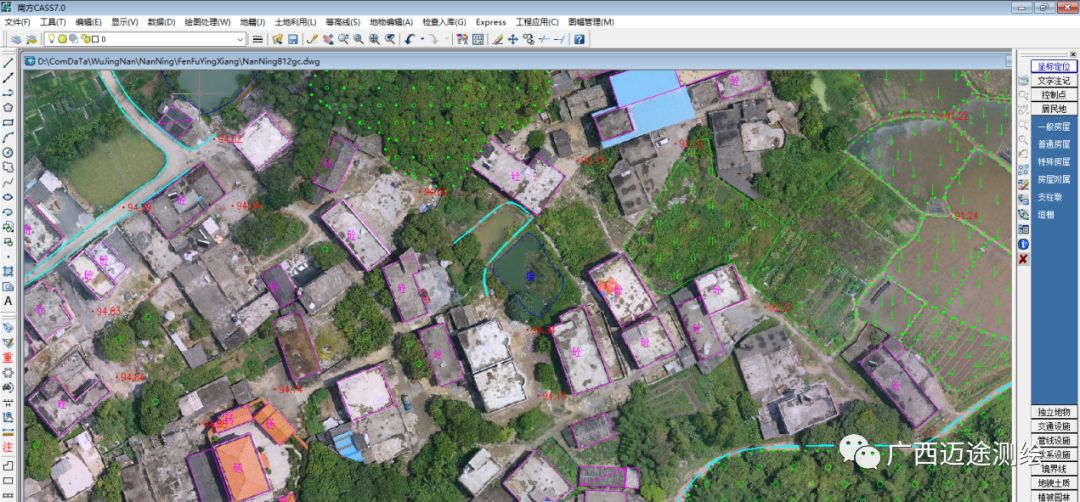

打开CASS，选择工具---光栅图像---插入图像，将DOM导入到CASS中，选取不同地物符号进行线划图绘制。

分割正射影像图教程视频（感谢漂亮小姐姐的讲解）

03

根据DSM生成等高线流程介绍

数据准备：数字正摄影像（DOM）、数字表面模型（DSM）

ArcMap提取高程点教程视频（感谢漂亮小姐姐的讲解）

1、ArcMap中根据DSM影像提取高程点

1）新建类型为点的shpfile文件

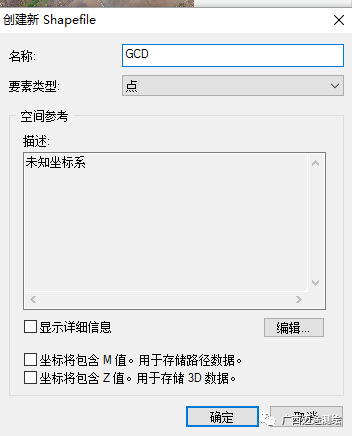

在ArcMap的目录窗口中，找一个自己喜欢的任意文件夹，右击--新建--shpfile，要素类型选点。

2）在正摄影像上打高程点

a. 将正摄影像加载进ArcMap中。

b. 在工具栏中，点击编辑器---开始编辑.

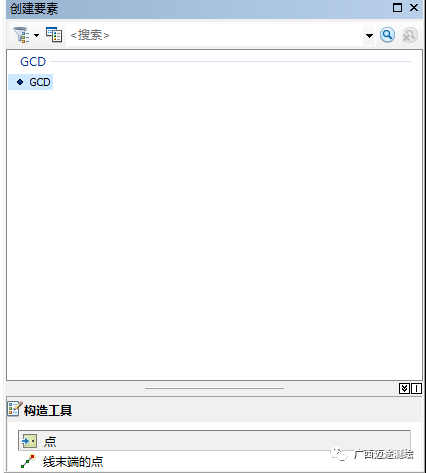

c. 点击编辑器---编辑窗口---创建要素，弹出创建要素窗口。

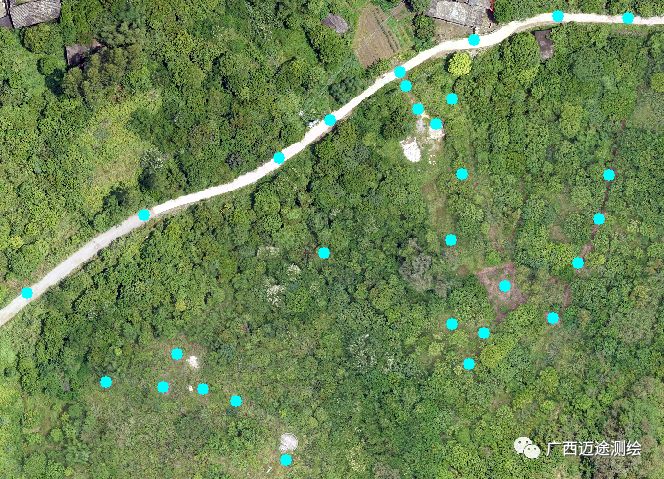

d. 参考正摄影像，均匀打点

打点完成后，点击编辑器---编辑窗口---保存编辑内容。

再点击编辑器---编辑窗口---停止编辑。

e. 给高程点赋X，Y值

右击高层点shpfile图层，打击打开属性表，点击添加字段，增加X与Y字段。如下图：

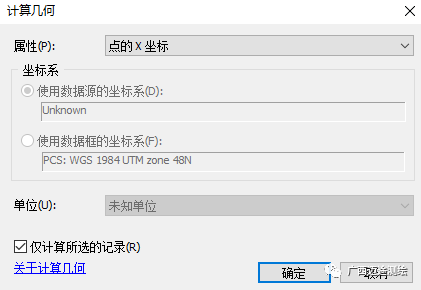

选中X字段，右击，点击计算几何，计算X坐标值。同理计算Y坐标值。

计算完成后，字段X、Y就有了对应的坐标值。

f.给高程点赋高程值

工具箱---空间分析工具---提取分析—值提取至点。如下图：

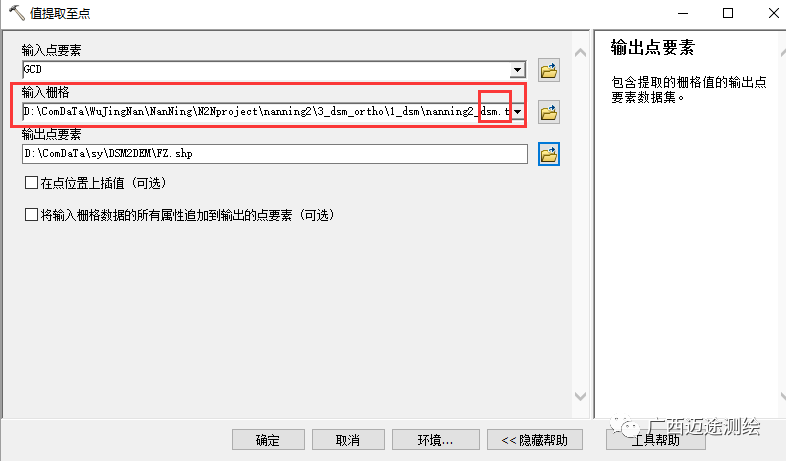

双击值提取至点，弹出对话框：

输入点要素：就是我们的shpfile点文件

输入栅格：选择DSM（数字表面模型）

输出点要素：提取高程值以后的shpfile点文件存放路径

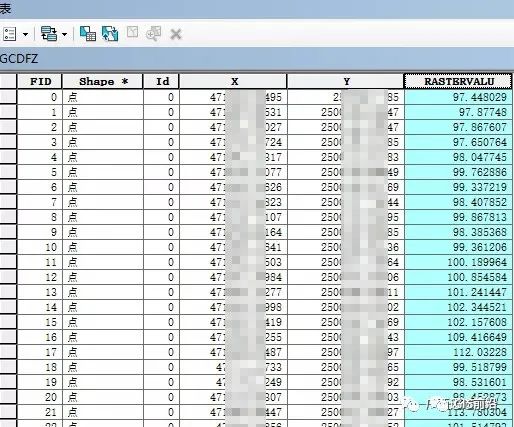

赋高程值以后，属性表里可以看到多了一个高程字段：

2、根据高程点shpfile文件制作dat文件

新建excel文件，打开高程点.dbf文件。

按照.dat文件格式要求，制作dat:

将excel格式制作成如下：

另存为.csv格式。

再将后缀改为.dat即可。

3、在CASS里生成等高线

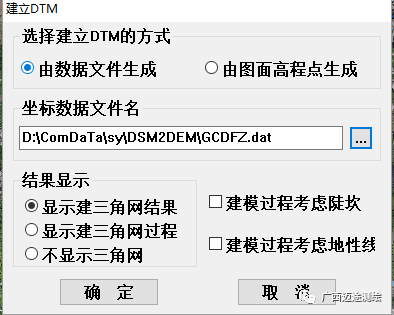

打开CASS，菜单栏---等高线---建立DTM，由数据文件生成，选择.dat文件，点击确定。

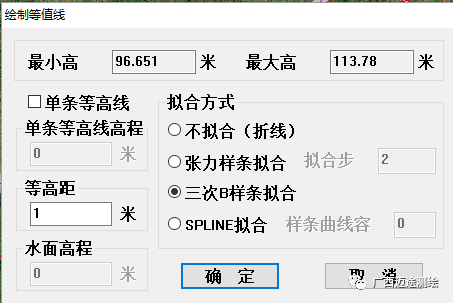

点击菜单栏---等高线---绘制等值线，设置等高距，点击确定。

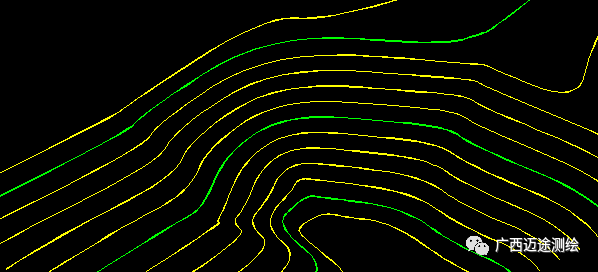

等高线绘制完成

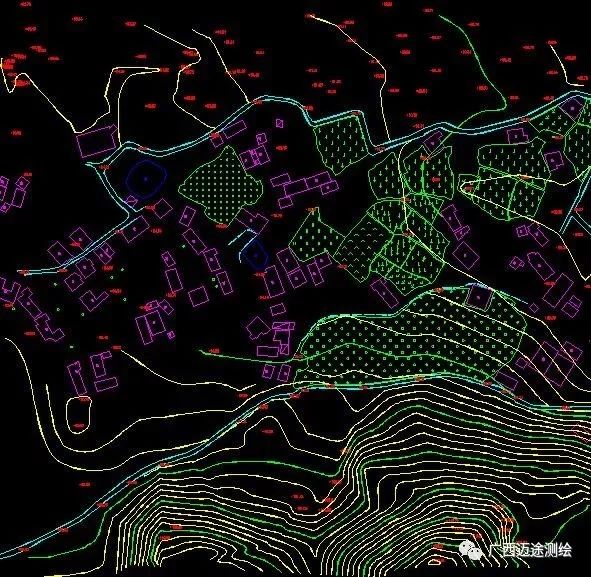

最终地形图成果如下
