这个飞行仪表盘是怎么看的?║风筝线Tips
转载 2022-02-22 10:57 大翼无人机 来源:大翼无人机风筝线中的飞行仪表盘类似飞机的HUD画面。背景中蓝色代表天空,黄色代表大地,所以整个背景指示了飞机的俯仰和横滚状况,所有数值都带有刻度,可以直观查看。

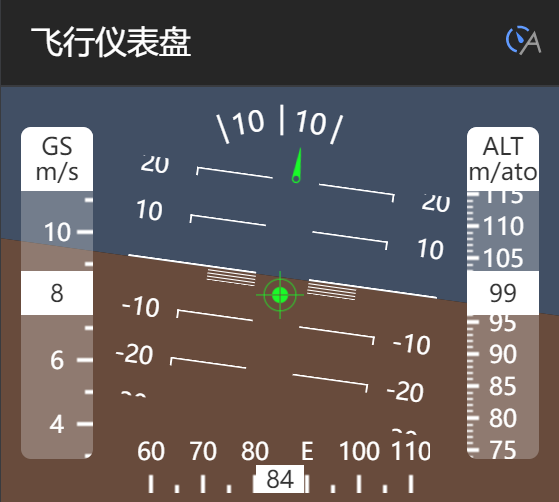

▲风筝线网页端仪表盘界面
最下方为航向角指示。左侧的GS代表相对地面速度,右侧的ALT为相对起飞点高度。需要注意的是,HUD视图是以飞机视角进行显示的,图中虽然看上去是在向右横滚,其实飞机是向左横滚的——想象自己坐在飞机上,当飞机向左倾斜时,是不是地平线看上去时朝右倾斜的。点击右上角的模式切换按钮后,还可以查看具体的数值,正常在飞行中直接查看图表即可。

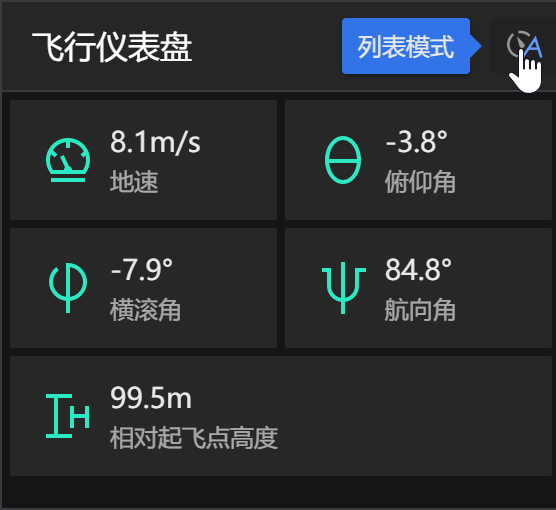

▲飞行仪表盘列表模式截屏
因为从数值再想象到具体的姿态是需要时间的,而图表就比较直观。
