GLONASS北斗GPS四臂圆柱差分3星单频GNSS螺旋天线 BT-6517
品牌：Beitian
产品详情
产品参数
产品图片
了解具体请直接联系李工，手机：13902445319.期待您的来电！

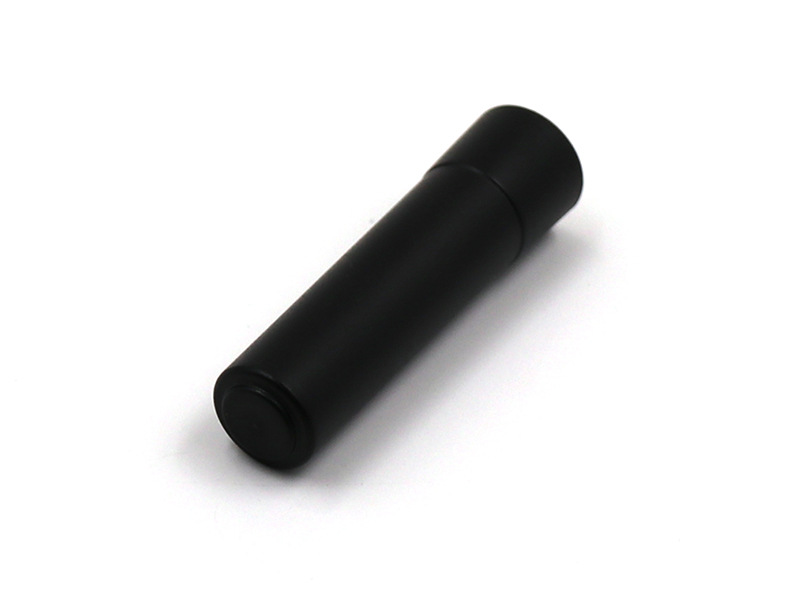

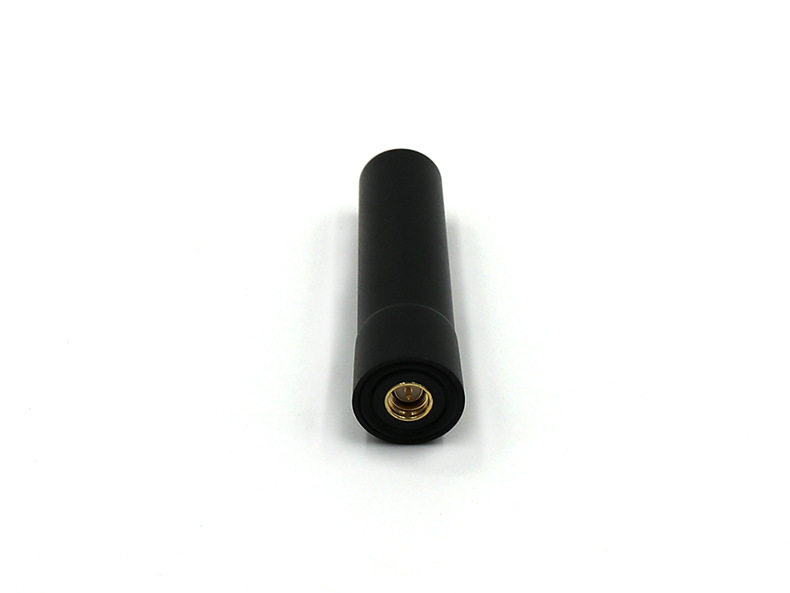

GLONASS北斗GPS四臂圆柱无人机差分3星单频GNSS螺旋天线 BT-6517

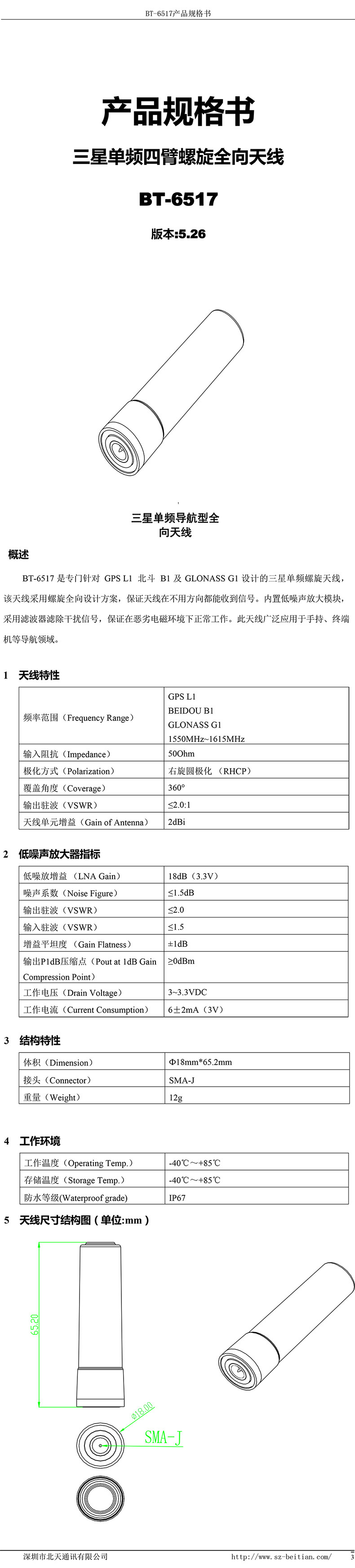

BT-6517 是专门针对GPS L1 北斗B1及GLONASS G1设计的三星单频螺旋天线，该天线采用螺旋全向设计方案，保证天线在不用方向都能收到信号。内置低噪声放大模块，采用滤波器滤除干扰信号，保证在恶劣电磁环境下正常工作。此天线广泛应用于手持、终端机等导航领域。
天线特性频率范围（Frequency Range） | GPS L1 BEIDOU B1 GLONASS G1 1550MHz~1615MHz |
输入阻抗（Impedance） | 50Ohm |
极化方式（Polarization） | 右旋圆极化（RHCP） |
覆盖角度（Coverage） | 360° |
输出驻波（VSWR） | ≤2.0:1 |
天线单元增益（Gain of Antenna） | 2dBi |
低噪声放大器指标
低噪放增益（LNA Gain） | 18dB（3.3V） |
噪声系数（Noise Figure） | ≤1.5dB |
输出驻波（VSWR） | ≤2.0 |
输入驻波（VSWR） | ≤1.5 |
增益平坦度（Gain Flatness） | ±1dB |
输出P1dB压缩点（Pout at 1dB Gain Compression Point） | ≥0dBm |
工作电压（Drain Voltage） | 3~3.3VDC |
工作电流（Current Consumption） | 6±2mA（3V） |
结构特性
体积（Dimension） | Ф18mm*65.2mm |

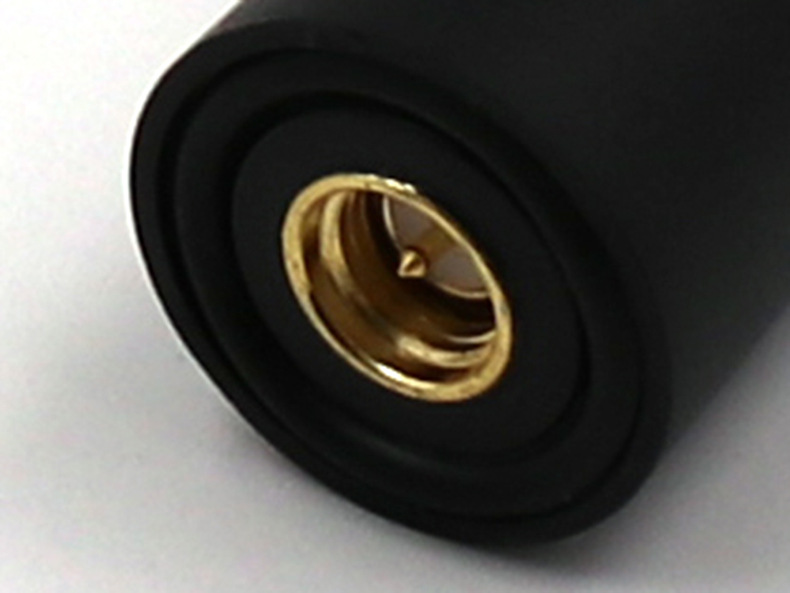

接头（Connector） | SMA-J |
重量（Weight） | 12g |
工作环境
工作温度（Operating Temp.） | -40℃～+85℃ |
存储温度（Storage Temp.） | -40℃～+85℃ |
防水等级(Waterproof grade) | IP67 |
