北天GNSS四星全频测量天线高精度GPS/RTK CORS基站天线 BT-200
品牌：Beitian
产品详情
产品参数
产品图片
了解具体请直接联系李工，手机：13902445319.期待您的来电！

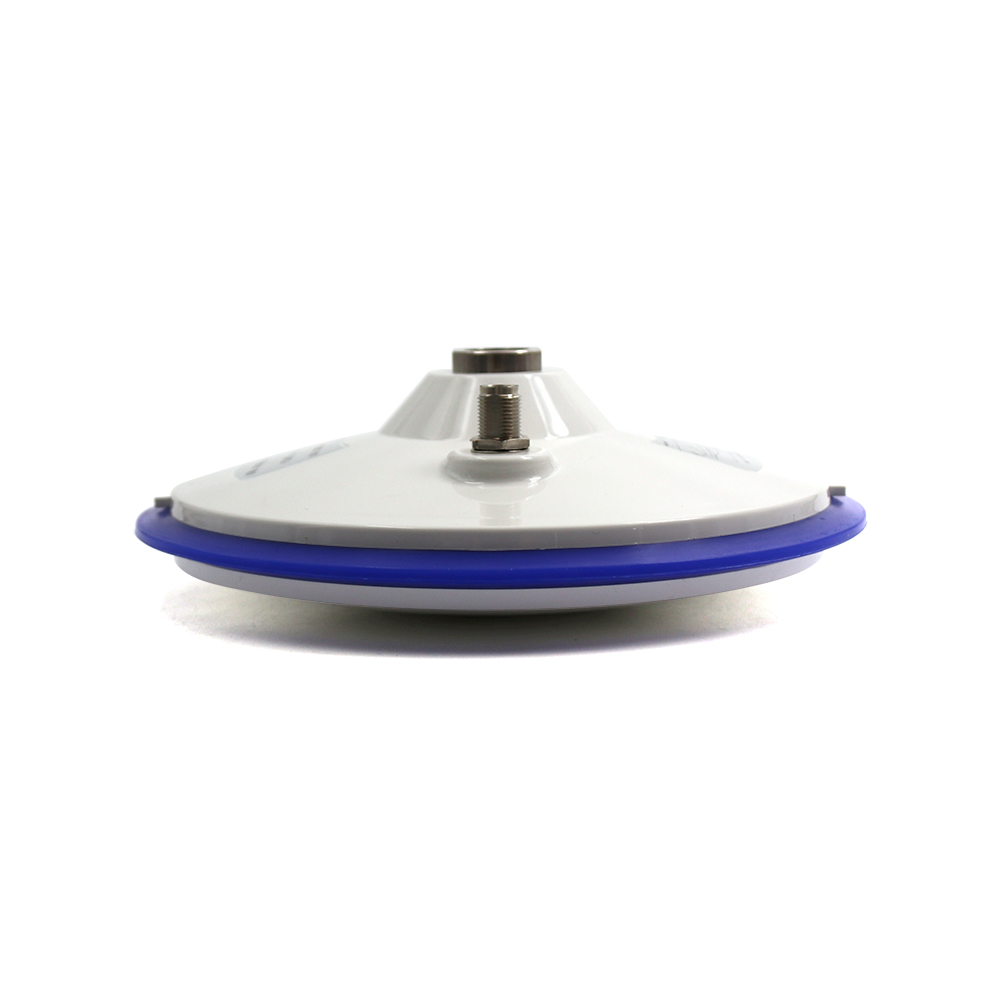

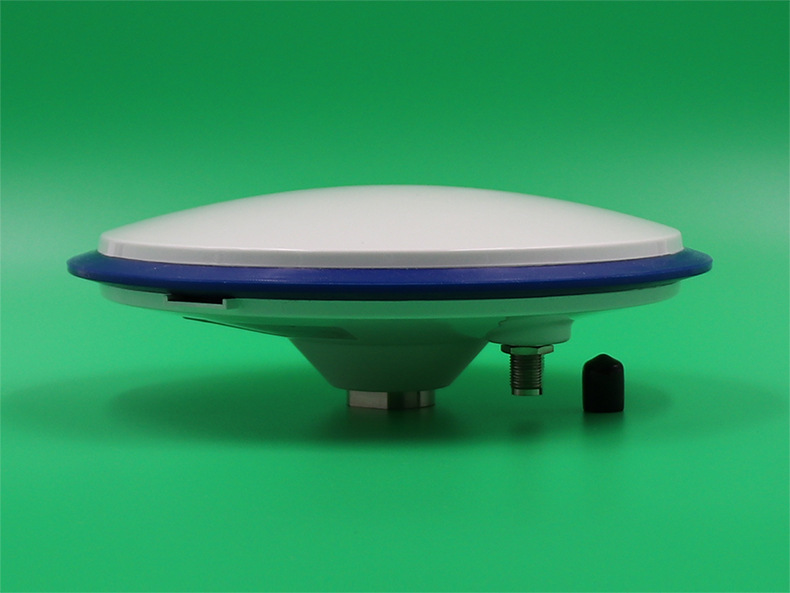

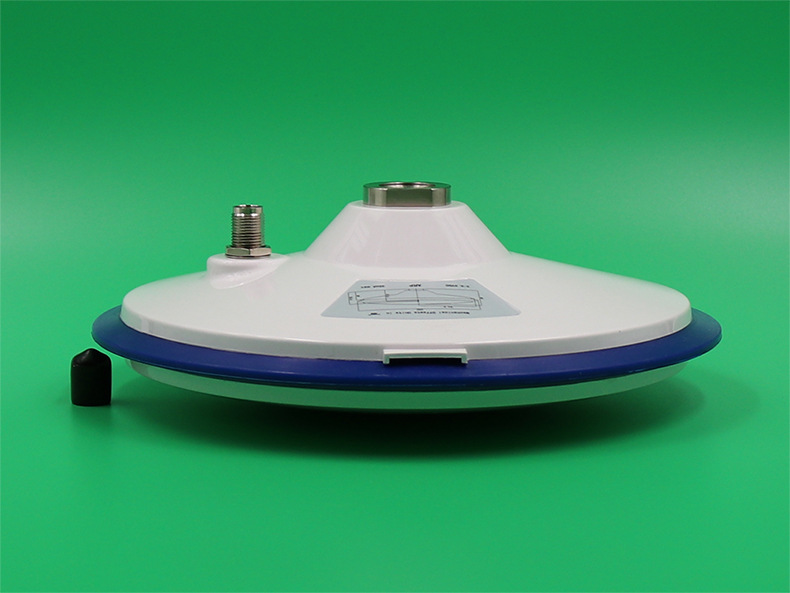

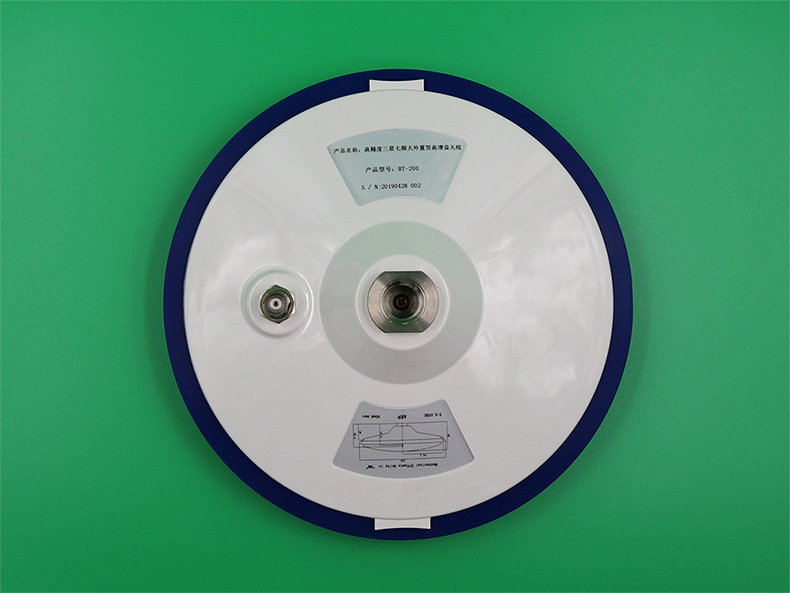

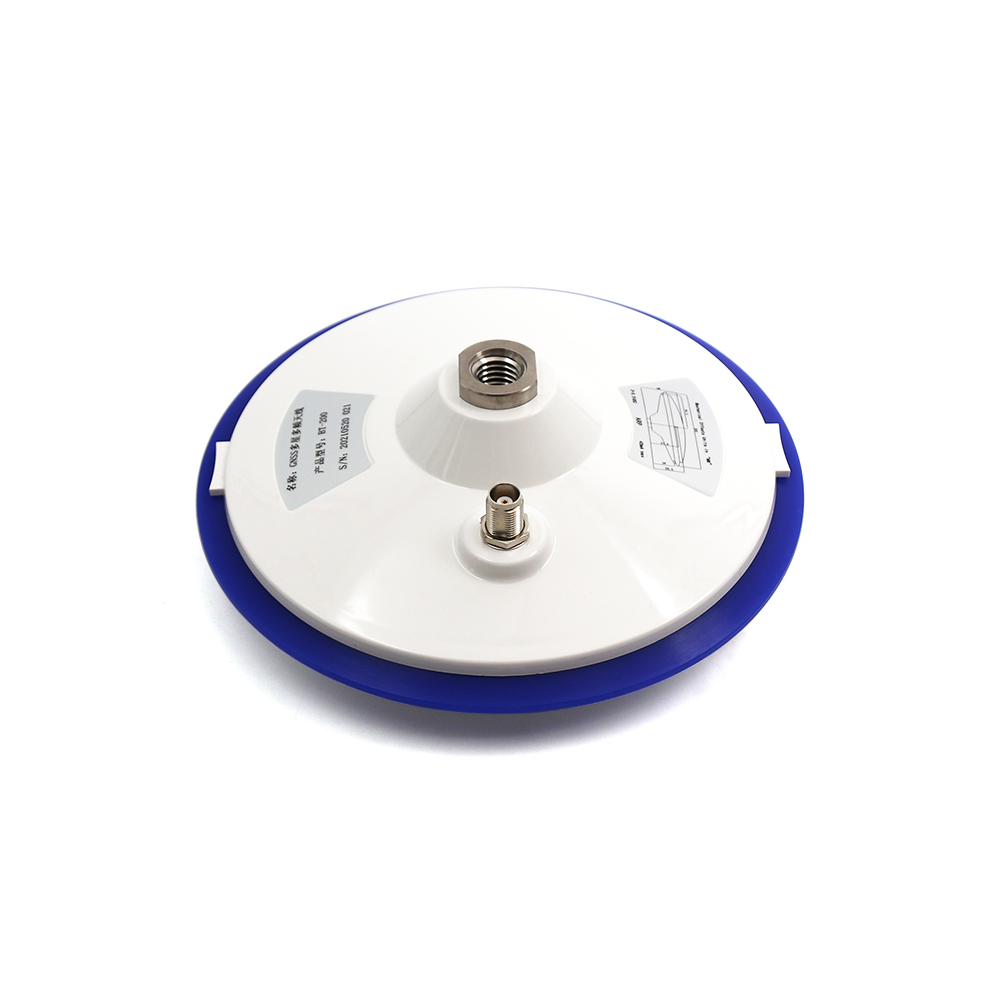

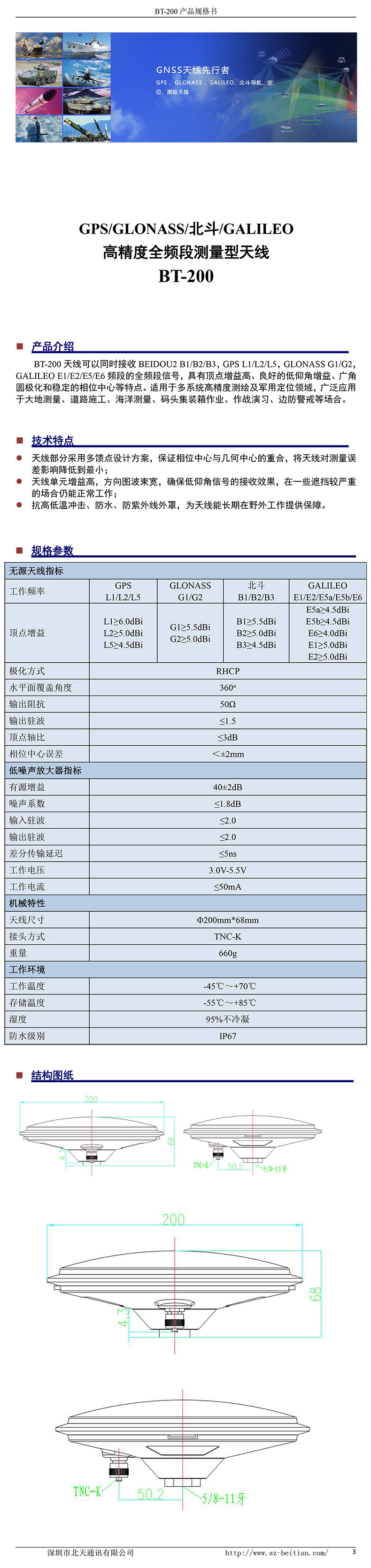

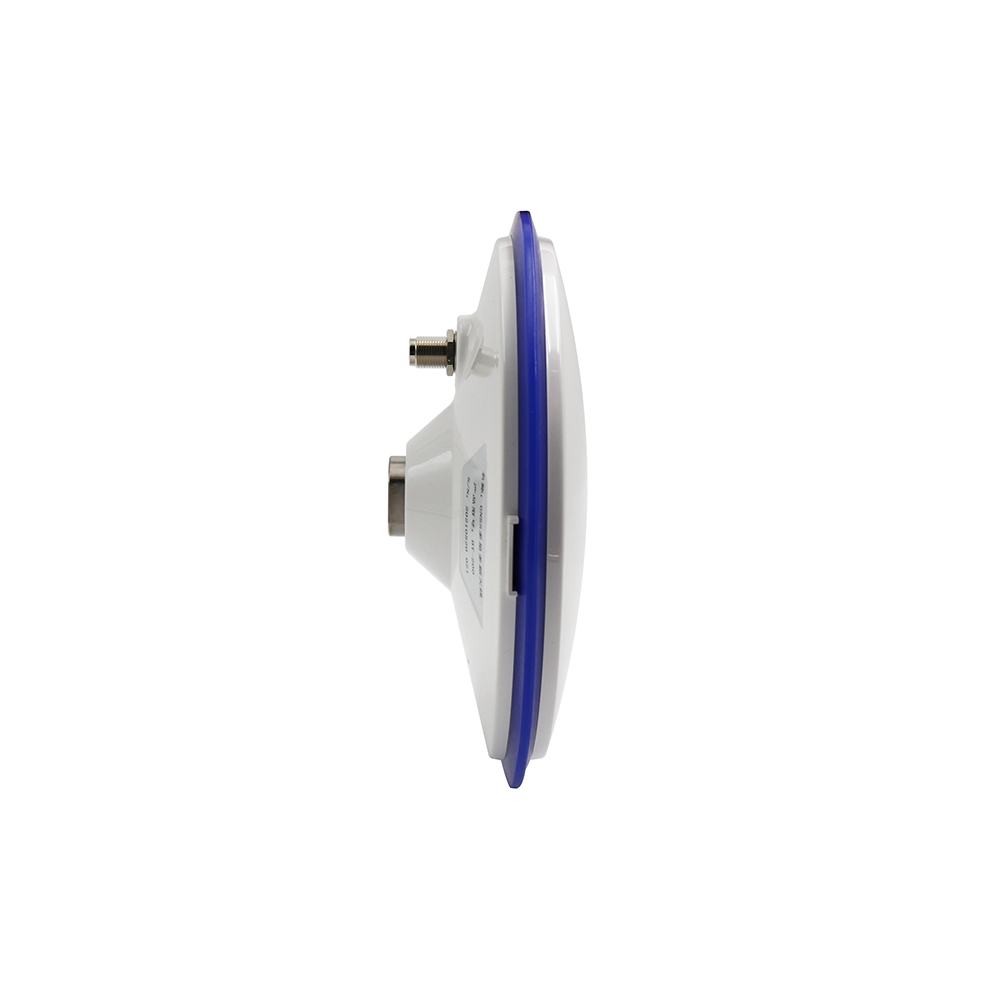

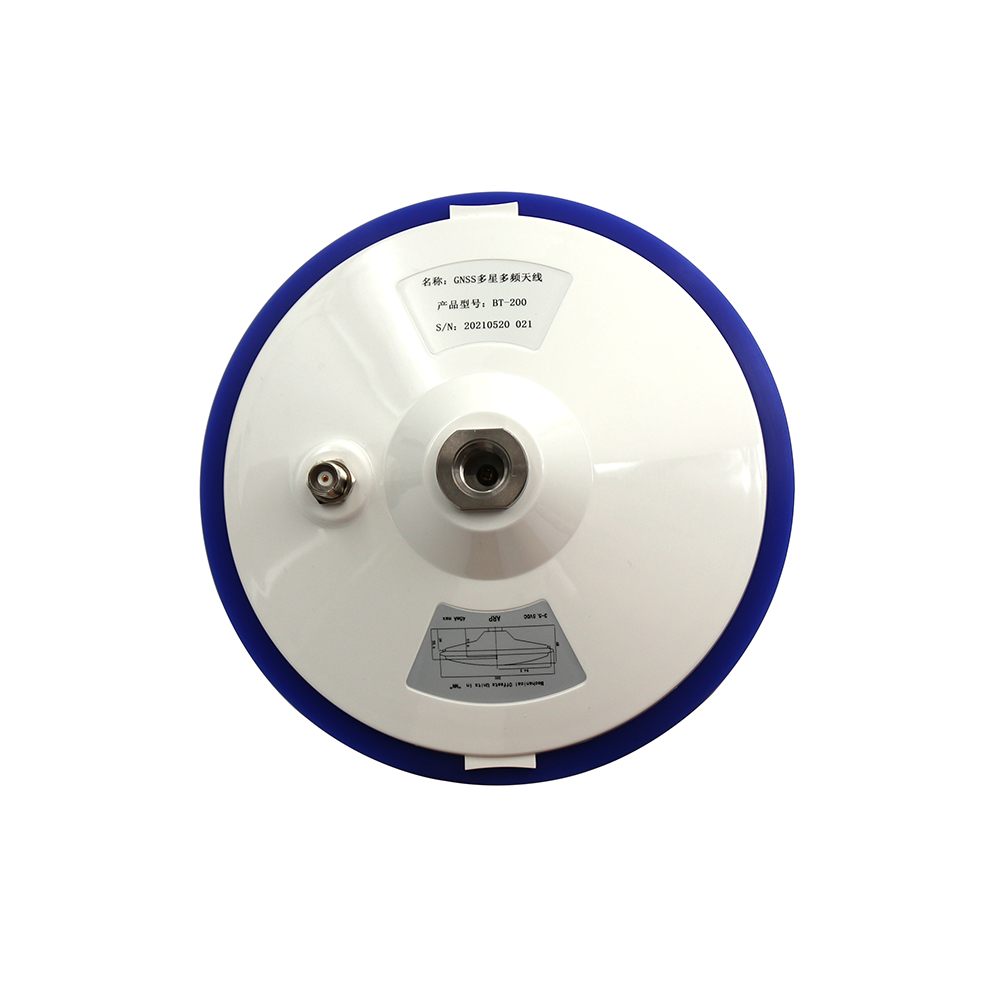

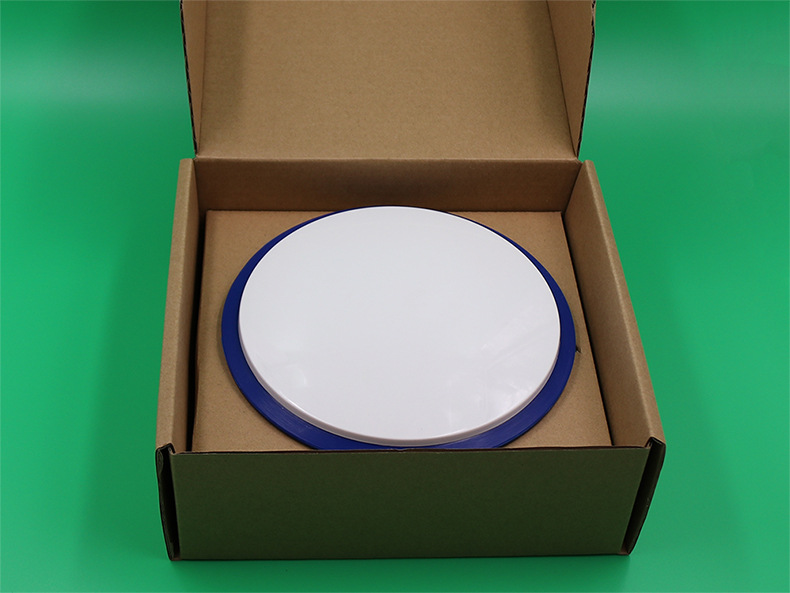

GNSS四星全频测量天线高精度GPS/RTK无人机CORS基站天线 BT-200
产品介绍
BT-200天线可以同时接收BDS B1/B2/B3，GPS L1/L2/L5，GLONASS G1/G2，GALILEO E1/E2/E5/E6频段的全频段信号，具有顶点增益高、良好的低仰角增益、广角圆极化和稳定的相位中心等特点。适用于多系统高精度测绘及军用定位领域，广泛应用于大地测量、道路施工、海洋测量、码头集装箱作业、作战演习、边防警戒等场合。
技术特点
天线部分采用多馈点设计方案，保证相位中心与几何中心的重合，将天线对测量误差影响降低到最小；
天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，在一些遮挡较严重的场合仍能正常工作；
抗高低温冲击、防水、防紫外线外罩，为天线能长期在野外工作提供保障。
规格参数
无源天线指标 | ||||
工作频率 | GPS L1/L2/L5 | GLONASS G1/G2 | 北斗 B1/B2/B3 | GALILEO E1/E2/E5a/E5b/E6 |
顶点增益 | L1≥6.0dBi L2≥5.0dBi L5≥4.5dBi | G1≥5.5dBi G2≥5.0dBi | B1≥5.5dBi B2≥5.0dBi B3≥4.5dBi | E5a≥4.5dBi E5b≥4.5dBi E6≥4.0dBi E1≥5.0dBi E2≥5.0dBi |
极化方式 | RHCP | |||
水平面覆盖角度 | 360o | |||
输出阻抗 | 50Ω | |||
输出驻波 | ≤1.5 | |||
顶点轴比 | ≤3dB | |||
相位中心误差 | ＜±2mm | |||
低噪声放大器指标 | ||||
有源增益 | 40±2dB | |||
噪声系数 | ≤1.8dB | |||
输入驻波 | ≤2.0 | |||
输出驻波 | ≤2.0 | |||
差分传输延迟 | ≤5ns | |||
工作电压 | 3.0V-5.5V | |||
工作电流 | ≤50mA | |||
机械特性 | ||||

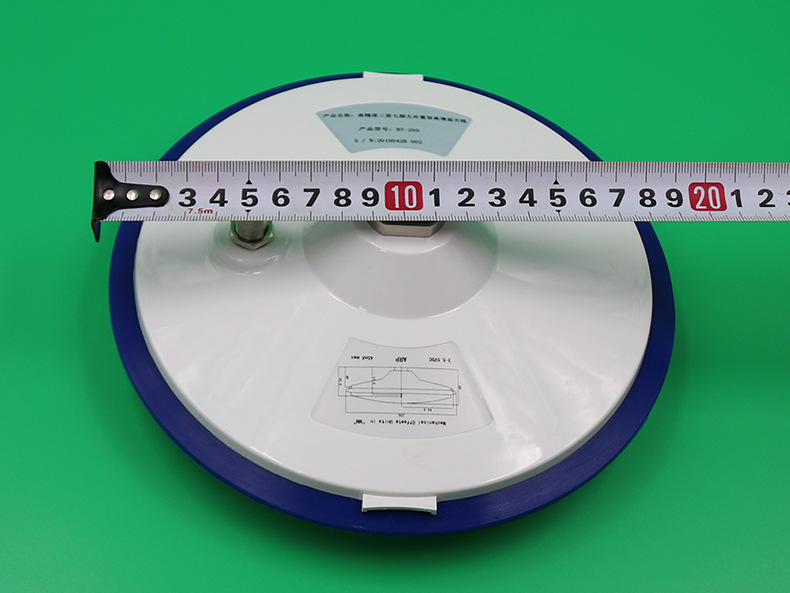

天线尺寸 | Φ200mm*68mm | |||

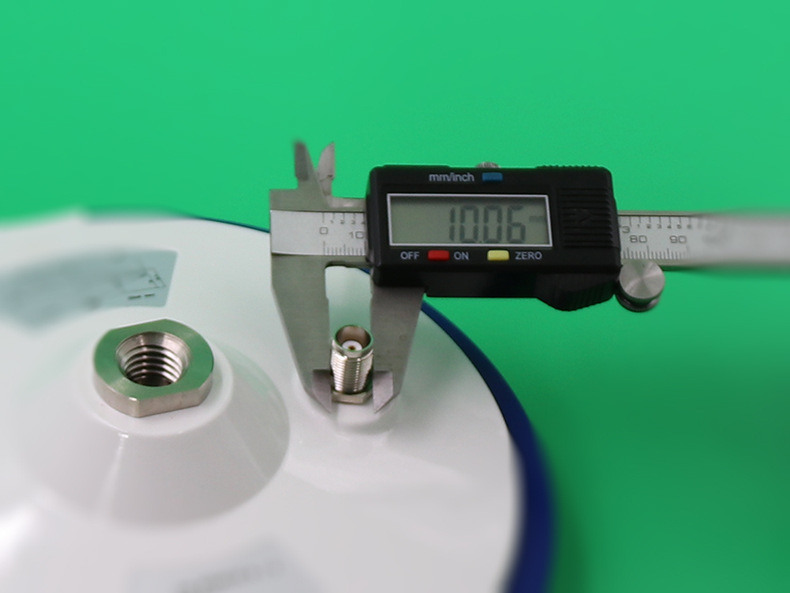

接头方式 | TNC-K | |||
重量 | 660g | |||
工作环境 | ||||
工作温度 | -45℃～+70℃ | |||
存储温度 | -55℃～+85℃ | |||
湿度 | 95%不冷凝 | |||
防水级别 | IP67 | |||
